Puede mostrar los resultados de los nodos gráficamente utilizando las categorías del navegador Deformaciones globales y Reacciones de soporte . Los resultados numéricos de los nodos se encuentran en la categoría de tabla Resultados por nodo .

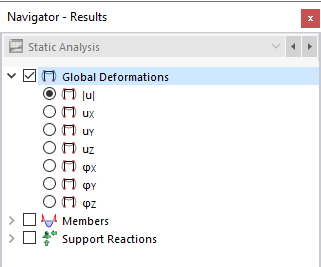

Deformaciones globales

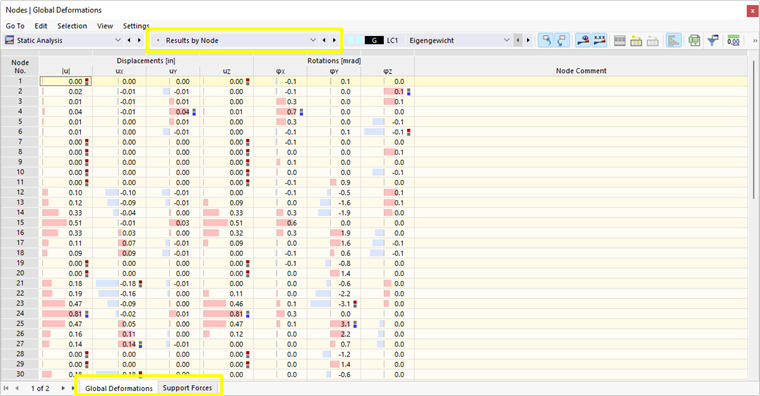

La imagen image025799 Resultados por nodo en la tabla muestra la tabla con deformaciones nodales globales.
Los desplazamientos y rotaciones significan lo siguiente:
|
Valor absoluto del desplazamiento total | ||
| uX | Desplazamiento en dirección del eje global X | ||
| uY | Desplazamiento en dirección del eje global Y | ||
| uZ | Desplazamiento en dirección del eje global Z | ||
| φX | Rotación sobre el eje global X | ||
| φY | Rotación sobre el eje global Y | ||
| φZ | Rotación sobre el eje global Z |
Consejo
Con el botón
puede mostrar las deformaciones como una secuencia de movimiento (ver característica Animation de las deformaciones).
esfuerzos en apoyo

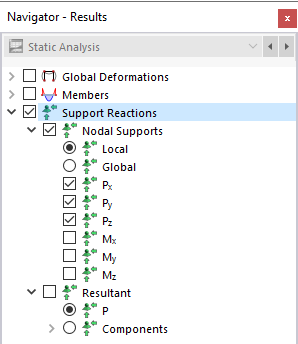

Las fuerzas de apoyo están designadas por 'P ', los momentos de apoyo por' M '. Suelen estar relacionados con el sistema de ejes global. En el navegador, puede definir los componentes que se mostrarán gráficamente. Con respecto a los apoyos nodales rotados, también es posible mostrar las fuerzas de apoyo locales.
La tabla enumera las fuerzas y los momentos que se introducen en el apoyo del nudo. Así, en lo que respecta a los signos, la tabla no muestra las fuerzas o momentos de reacción por parte del apoyo. Los signos son el resultado de la dirección de los ejes globales. Si el eje Z global se dirige hacia abajo, el caso de carga de "peso muerto" resulta, por ejemplo, en una fuerza de apoyo positiva PZ, y una carga de viento opuesta al eje X global da como resultado una fuerza de apoyo negativa PX. De este modo, los esfuerzos en apoyos mostrados en la tabla representan las cargas de cimentación.

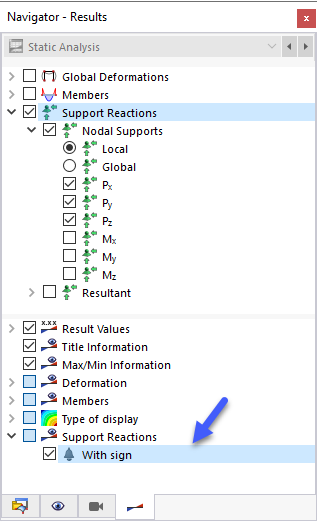

A diferencia de los resultados de la tabla, los vectores 'Reacciones de los apoyos' en el gráfico representan las fuerzas de reacción y los momentos en la parte de los apoyos. Los componentes se visualizan por el tamaño y la dirección de los vectores. También puede visualizar los signos de los esfuerzos introducidos en la ventana de trabajo seleccionando la entrada correspondiente en la sección inferior del navegador. Utilice esta opción solo para visualizar las fuerzas introducidas con el fin de evitar malentendidos.
Un momento positivo del apoyo actúa en sentido de las agujas del reloj correspondiente al eje positivo global. Similar a los vectores para esfuerzos en apoyos, los vectores ya tienen signos, y las indicaciones del valor se tienen que considerar de forma independiente: los signos indican las direcciones de los momentos en relación a los ejes globales.
Suma de las cargas y suma de los esfuerzos en los apoyos
Para casos de carga y combinaciones de carga, las sumas de comprobación Σ de las fuerzas de carga y de apoyo se indican al final de la tabla. Este equilibrio mostrará una diferencia si el modelo también tiene apoyos en las barras. Estas fuerzas de apoyo también deben considerarse en el balance general.
