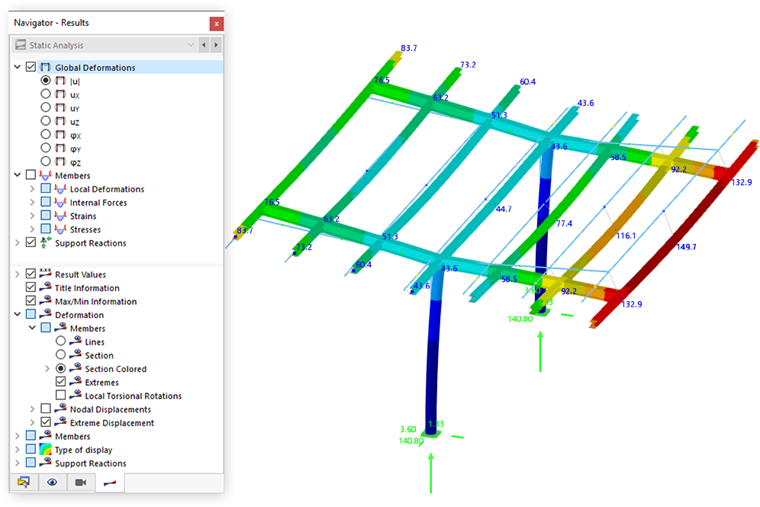

Después de un cálculo sin errores, los resultados se muestran en el modelo. El navegador obtiene una pestaña adicional: En el navegador - Resultados , puede controlar los resultados que se muestran gráficamente.

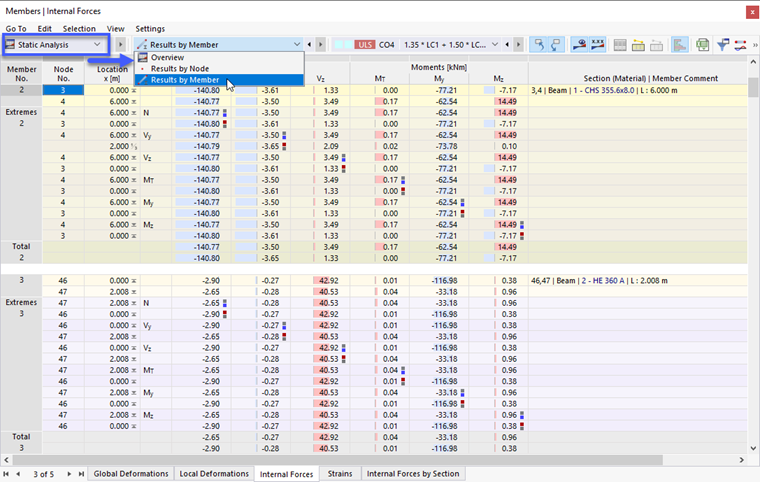

La tabla gestiona los resultados, incluidos los tipos de resultados individuales en la categoría Análisis estático .
Los resultados numéricos se organizan en las siguientes subcategorías:
- Vista general
- Resultados por nudo
- Resultados por barra
Administrador de tablas de resultados

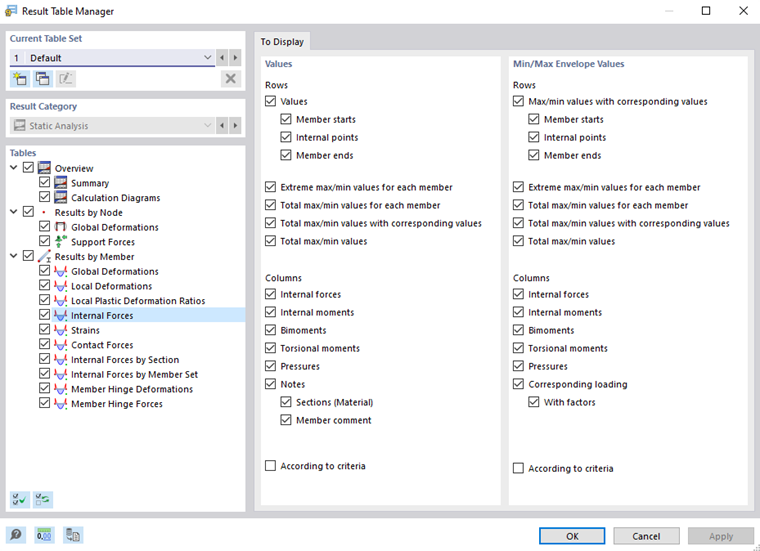

El 'Administrador de tablas de resultados' controla las tablas que se muestran. Puede abrir este cuadro de diálogo haciendo clic en el elemento Administrador de la tabla de resultados en el menú Resultados . Alternativamente, use el botón
en la barra de título del programa o tabla.
En la sección de diálogo ' Conjunto de tablas actual ', puede crear una nueva configuración de tabla y usarla en el modelo actual.
Utilice las casillas de verificación en el árbol de 'Tablas' para definir los resultados que necesita para la evaluación. Cuando selecciona una entrada, puede controlar en detalle la salida de los resultados en la sección de diálogo ' Para mostrar '. Las filas y columnas de la tabla correspondientes se mostrarán u ocultarán en consecuencia.

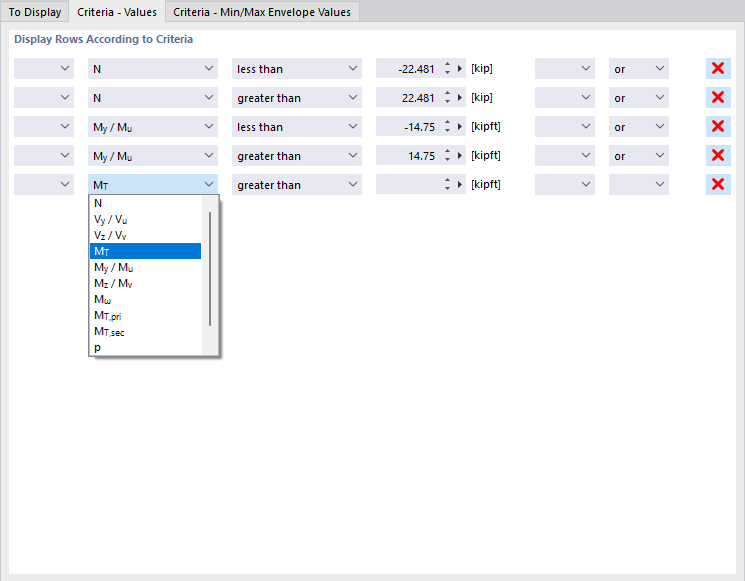

La casilla de verificación 'Según los criterios' le permite mostrar ciertos valores de resultados en las tablas. Puede definir los criterios para la salida de resultados en pestañas independientes.
Seleccione el tipo de resultado en la segunda columna. En las dos columnas siguientes, especifica el criterio que se va a aplicar. Las siguientes condiciones están disponibles para su selección:
- Igual a
- distinto de
- mayor que
- mayor o igual que
- menor que
- menor o igual que
Para definir otro criterio, seleccione la entrada 'o' (cada criterio cuenta por sí mismo) o 'y' (cada criterio debe cumplirse) en la última columna. Luego, defina la siguiente condición en la nueva línea.
