结果输出

程序计算成功后,将会在模型中显示计算结果。 此时导航器中会出现【结果】选项卡, 用户可以使用导航器-结果切换显示不同的结果。

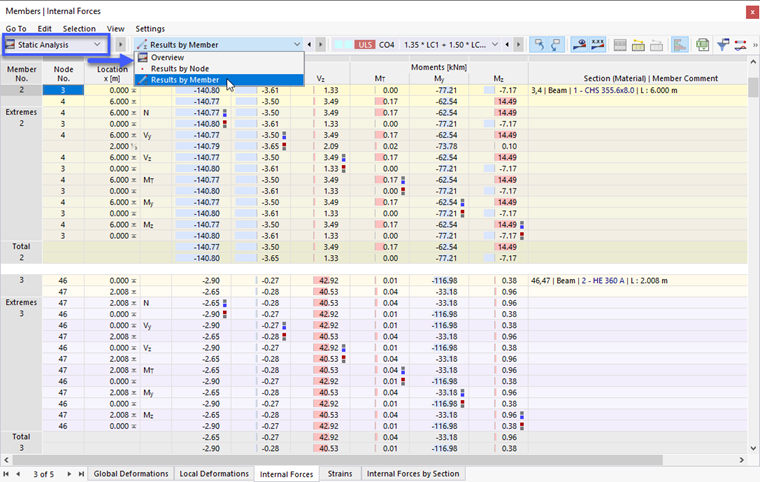

用户也可在表格中查看计算结果。

表格中的计算结果有以下类别:

  • 概况
  • 结果(按节点)
  • 结果(按杆件)

结果表管理器

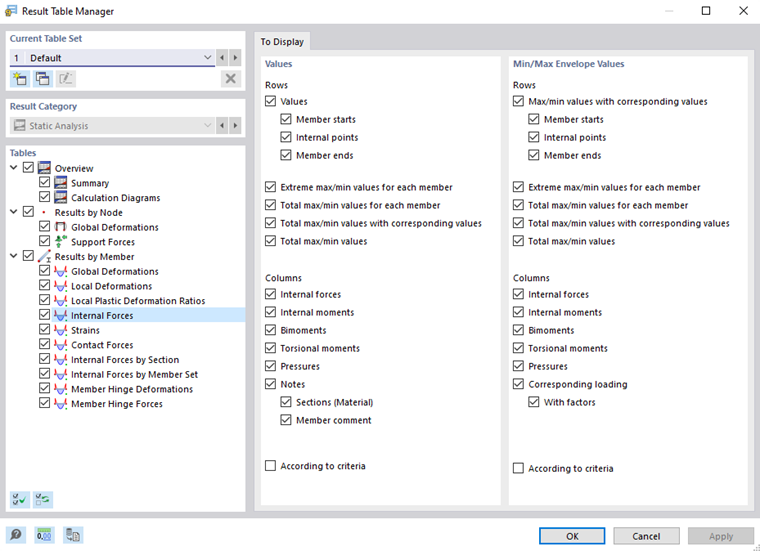

【结果表管理器】可以控制显示哪些结果。 用户可以通过菜单栏【结果】-【结果表管理器】打开该对话框, 也可通过结果表格中的 结果表管理器 按钮打开该对话框。

“当前表格集”:用户可以在“当前表格集”中,新建结果显示的配置并将该配置应用到当前模型中。

“表”:用户可在该列表中选择显示不同类型的结果, 并在“显示”部分详细定义程序如何显示该类型结果 。

“按照准则”:勾选该功能后,用户使程序只显示符合某些条件的结果。 用户可以在表格中定义条件表达式来筛选出所需要的结果。

在第二列中选择结果类型。 在接下来的两列中,您可以指定要应用的准则。 有以下条件可供选择:

  • 等于
  • 不等于
  • 大于
  • 大于或等于
  • 小于
  • 小于或等于

要定义其他条件,请在最后一列中选择 '或' (每个条件独立计算)或 ' 和' (必须满足每个条件)。 然后,在新的行中定义下一个条件。
