移动和复制

选择要移动或复制的模型、荷载或辅助对象。 然后点击 移动复制 按钮(见图 # extbookmark 手册|图片027068|建模工具#)。 在【移动/复制】对话框中,您需要选择移动还是复制对象,并定义相关参数。

提示

您可以通过拖放操作直接在工作窗口中移动对象。 要复制对象,请按住 Ctrl 键。

基本

【基本】选项卡管理着移动或复制对象的基本参数。

复制

如果没有勾选【创建副本】复选框,则会移动所选对象。 如果您想要创建一个或多个副本,请勾选该复选框。 然后,输入要复制的数量【复制的数目】。

移动方向

定义移动或复制对象的【坐标系】。 您可以在列表中选择一个 用户自定义坐标系 ,或使用 新建 按钮创建一个新的坐标系。

在【方向】列表中提供了两种选项来定义移动或复制对象的方向:

  • 【位移向量】: 在指定的坐标系中通过矢量移动或复制对象。
  • 【平行于轴】: 对象通过平行于指定坐标系的轴来移动或复制。

按照 X、Y 和 Z(或在用户自定义坐标系下为 U、V 和 W)的方向输入【位移向量】。 使用 选择两个 按钮,可以通过点击两个点或节点以图形方式定义矢量。 如果您平行于某个轴移动或复制对象,请在列表中选择【坐标轴】。

【间距】字段显示对象之间的距离。 您也可以在这里调整位移矢量。 在创建多个副本时,【总计】复选框控制是在单个副本之间还是在原始副本和最后一个副本之间应用间距。

编号和选项

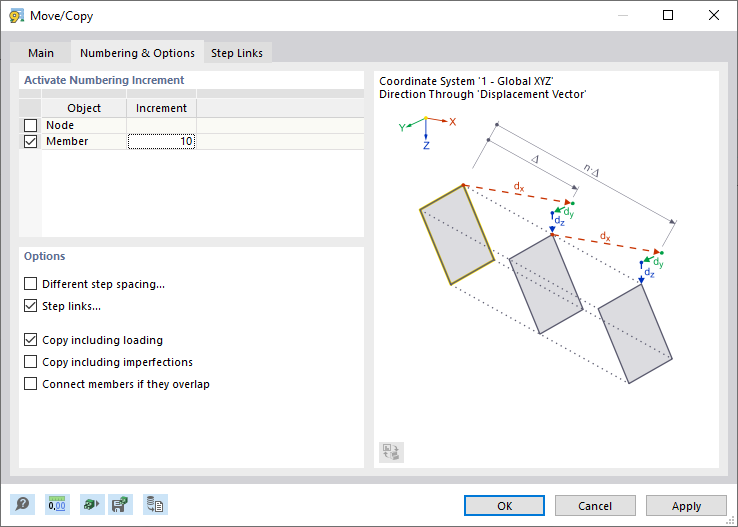

【编号和选项】选项卡只有在复制时才会出现。 在这里,您可以影响新对象的编号,并对复制进行有用的设置。

激活编号增量

如果未激活该部分中的复选框,RSTAB 将自动连续编号。 要强制使用用户自定义编号,请勾选相应的【对象】框。 在表格的【增量】列中,您可以指定复制单元的数量增加的值。 例如,如果您将杆件 3 和杆件 7 复制两次,增量为 '10',如上图所示,您将得到杆件编号。 13 和 17 以及编号23 和 27。

选项

如果指定了多个副本,RSTAB 会定期创建一个副本。 如果您想以不规则的距离创建复制,请勾选【不同的复制间距】复选框。 然后,您可以在复制间距选项卡中进行定义。

如果您想在原件和复制件之间创建杆件,请勾选'阶梯连接'复选框。 然后,您可以在步间连接选项卡中指定它们。

如果您已经选择了模型对象,那么您还可以【复制(包括荷载)】。 然后复制所有荷载工况的荷载,而不仅仅是当前荷载工况的荷载。

'如果杆件重叠,则连接杆件'复选框控制复制的定义线是连接到现有杆件还是作为单独的对象处理。

复制间距

如果至少指定两个副本,则会显示【复制间距】选项卡,并且在编号和选项 选项卡被选中。

在表格中,您可以分别定义单个副本之间的【间距】。

步间连接

如果在{ %/}

使用该复选框可以指定是否原始和复制的节点都连接到杆件(见对话框图形)。 输入一个'示例杆件',或使用 单独选择 按钮以图形方式选择它,然后将其属性应用到连接杆件上。
