生成单元格中的支撑

您可以使用功能在单元格中生成支撑来快速创建梁斜撑对角线。 杆件必须形成所谓的“单元”,即平面上由四个角节点围成并由杆件包围的区域。

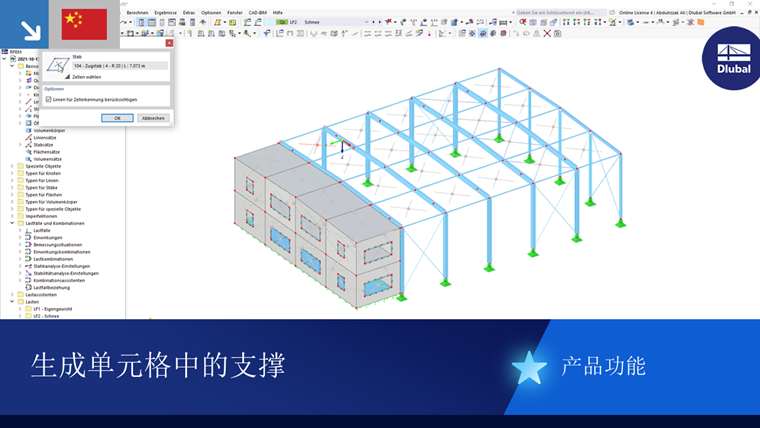

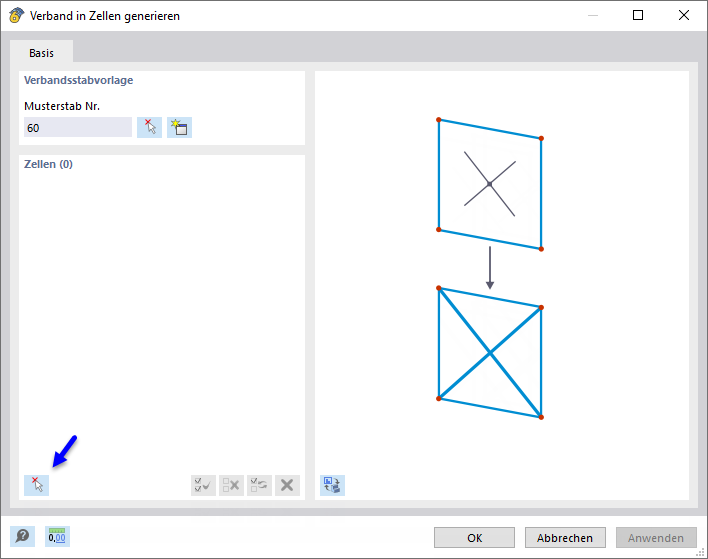

该功能需在菜单栏中选择工具生成模型 - 杆件。 出现'在单元格中生成支撑'对话框。

在'支撑杆件模板'部分中,定义一个模板杆件,其截面和类型要用于斜撑。 使用 单独选择 则可以在工作窗口中以图形方式选择杆件。

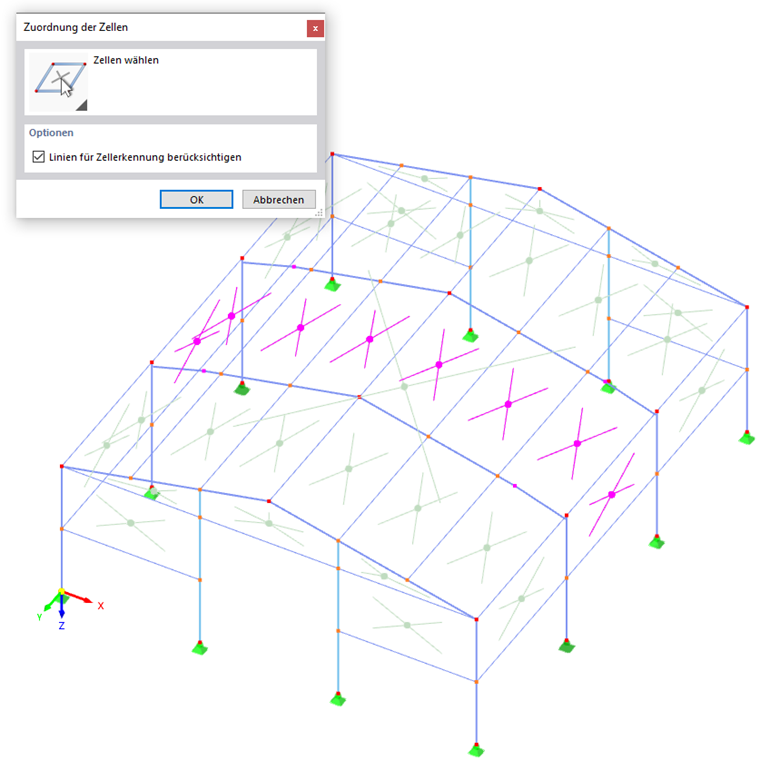

然后,点击对话框的'单元格'部分底部的按钮 单独选择 (上图中标出的位置)。 在图形中,所有被程序识别的单元格都会被标记为“十字”。

一一个点击相关单元格,它们将以所选颜色显示。 单击确定返回初始对话框。

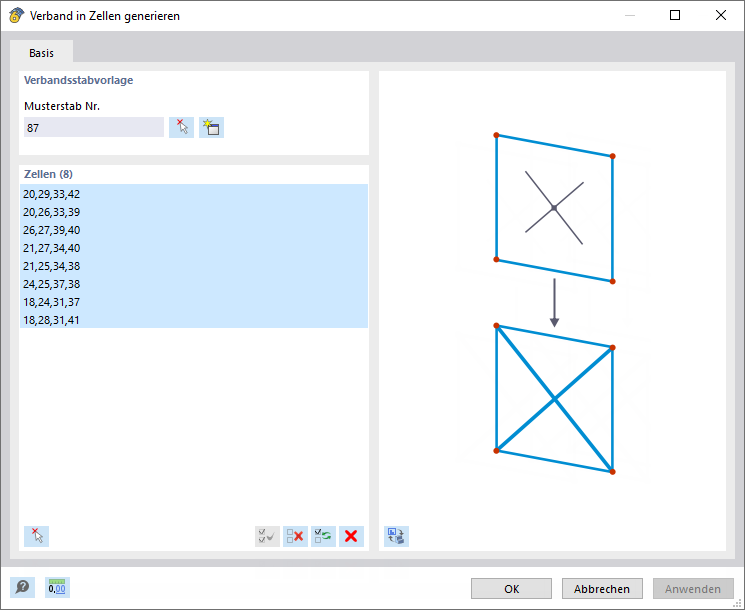

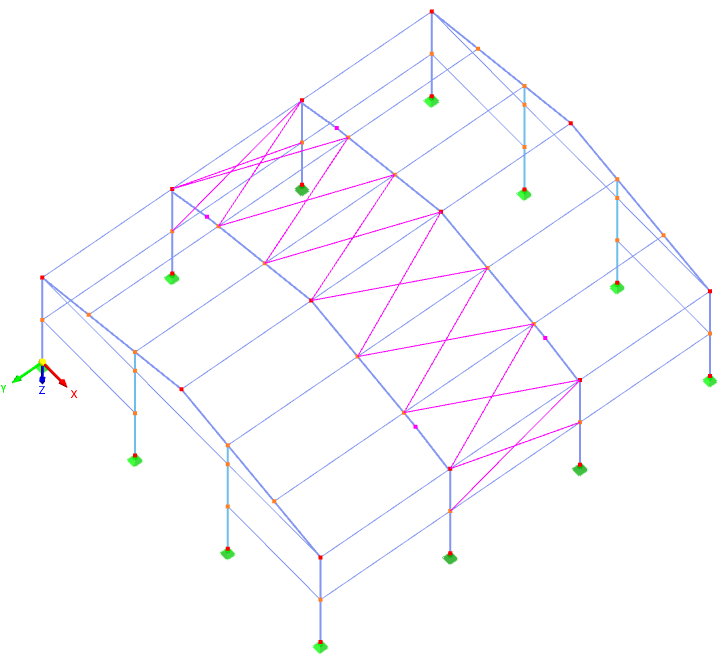

所选单元格会包含在一个列表中。 如有必要,您可以在此处更改数据。 点击确定后,程序将在指定区域内创建支撑。

信息

缺少的支撑必须手动添加,例如上图模型中支座的反角线。 目前的状态是只识别出四面封闭的区域。
