截面库

RFEM 提供了丰富的截面库。

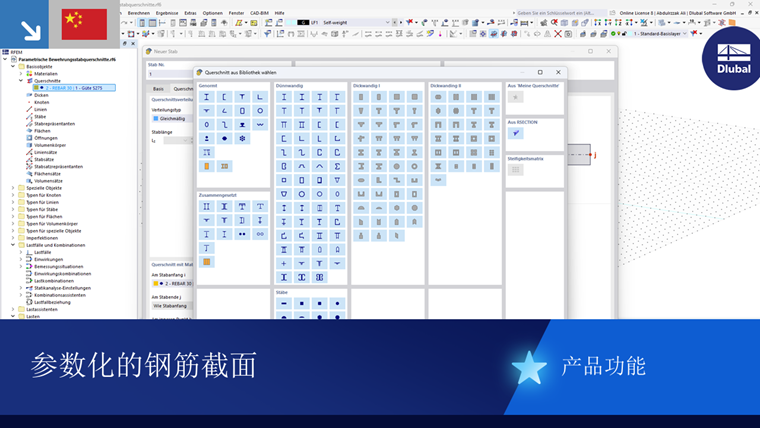

打开截面库

该库可以在'名称'部分中使用 库 按钮打开(见图 新建截面 )。

截面库中的截面被分为了不同类别。 用户可以按照所需截面的类别,点击相应类别中的按钮。将鼠标放在截面图标按钮上会显示关于该截面的提示信息。找到想要的截面后,需点击其按钮。

标准化截面

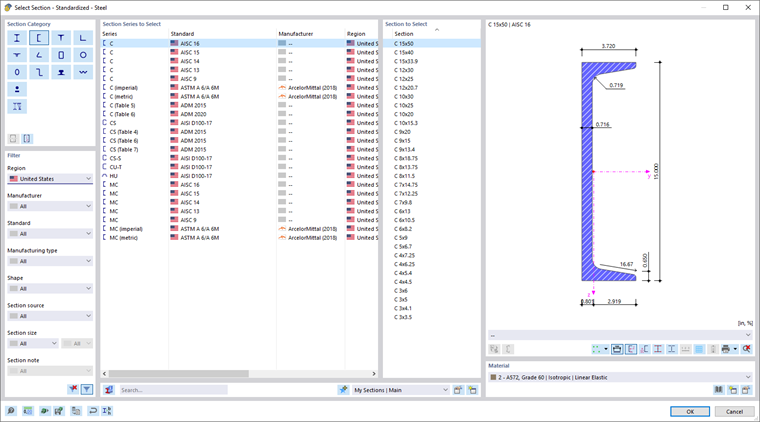

例如对于【标准化】中的钢截面,点击该类别下的按钮,可以打开【选择截面 - 标准化 - 钢结构】对话框,在该对话框中可以选择截面。

您可以使用以下工具来选择截面:

  • 通过在左侧的'筛选'部分中选择相应的准则来减少提供的数据。
  • 使用'搜索'字段底部的全文搜索。

用户可以通过对话框底部的 上一步 按钮返回截面库以选择其他类型的截面。

设置筛选

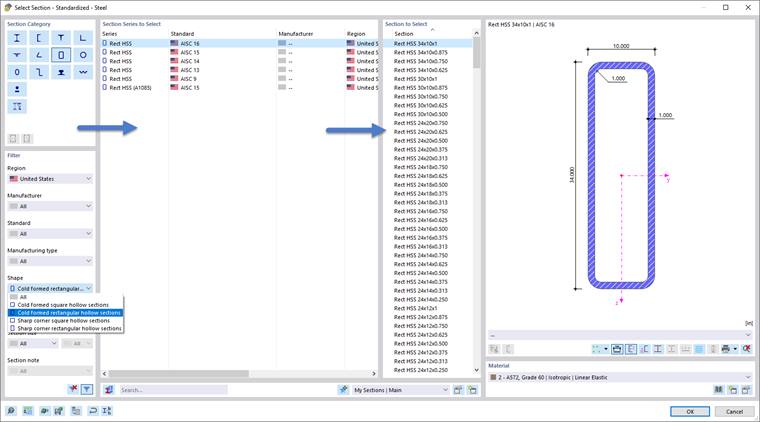

在【筛选】面板中提供了筛选截面的各种条件, 用户可以根据需要选择,从而快速筛选出所需截面(见图]。

提示

使用该标签卡右下角的 筛选 按钮可以切换显示所有截面还是现行规范中的截面。

可选择的截面系列

对话框中间位置是【可选择的截面系列】,在这里显示各种型钢系列。 这些系列是按【规范】、【国家/地区】、【制造商】、【制造类型】以列表形式显示。 用户可以通过点击列表的标题栏来控制列表按何种标准进行排序。

用户可以使用该面板左下角的 截面信息 按钮显示所选截面的属性。

可选择的截面

【可选择的截面】位于对话框的右侧,在这里可以选择截面的型号。

点击对话框右下角的【确定】按钮或按下回车键后,所选截面将被导入到【新建截面】对话框中。

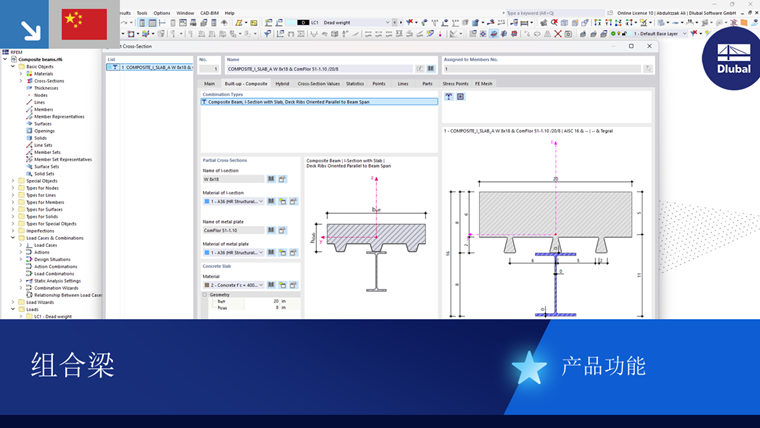

组合截面

在该窗口区域中可以将标准化截面与参数控制进行组合。 返回到'新建截面'对话框,其中现在显示一个额外的选项卡。

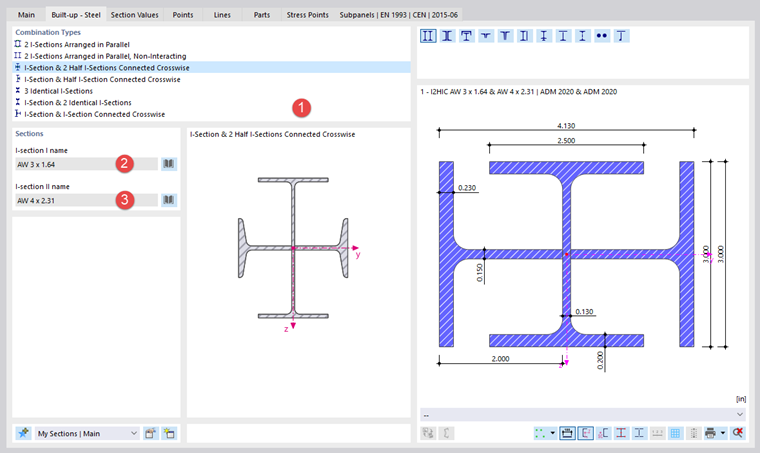

在'组合类型'部分中,定义截面的排列方式(1)。 在对话框的'截面'部分,您可以使用 库 (2) (3) 按钮从截面库中一个一个地选择相关的截面。

薄壁和厚壁截面

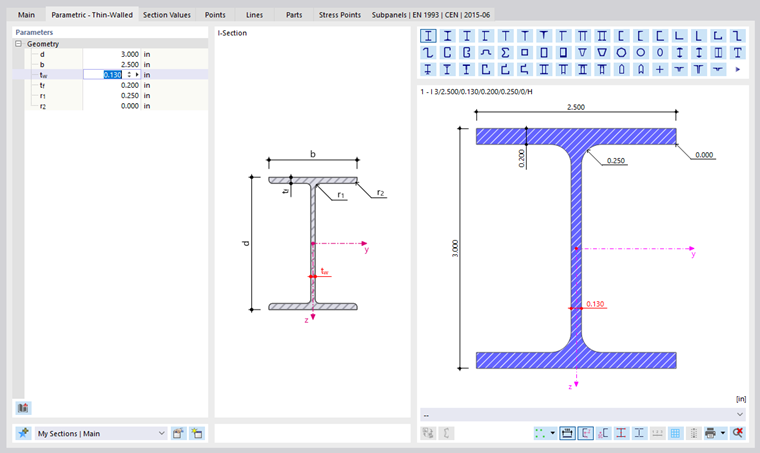

当您在截面库中选择薄壁或厚壁截面类型时,您可以在新建截面'对话框中定义其几何参数。 为此会额外出现一个选项卡。

信息

例如薄壁截面,可以先使用 预设轧制截面 按钮选择一个轧制截面,然后再将其截面尺寸调整到所需尺寸。

常用截面

用户可以为经常使用的参数化截面和组合截面创建收藏夹。 收藏夹中保存的截面可以用于其他模型中。

用户可以通过【参数化】选项卡左下方的 新增我的收藏 按钮将当前参数化截面保存到【我的截面|主要】 | 收藏夹中(默认收藏夹)。

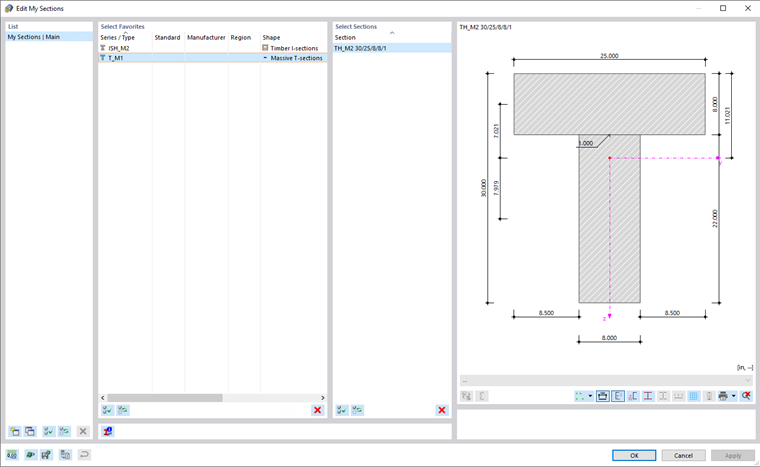

用户可以通过 编辑 按钮查看收藏夹。 在【编辑我的截面】对话框中,保存到收藏夹中的截面按截面类型自动进行分类。

用户可以使用 新建 按钮创建新收藏夹。

在截面库中导入截面时,可以在对话框右侧使用 收藏夹 按钮进入截面收藏夹,然后选择需要的截面。

RSECTION - 截面

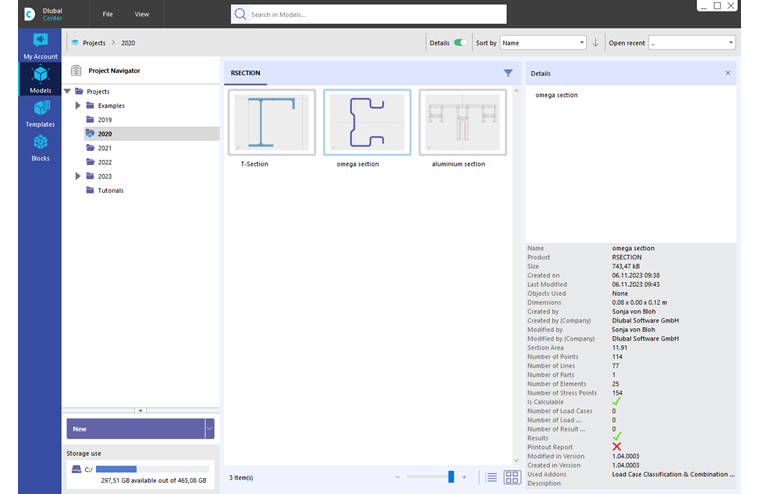

您也可以将在RSECTION中创建的用户自定义截面导入到RSTAB中。 为此,请点击'来自 RSECTION'部分中的 选择 RSECTION 截面 按钮。 Der Hinweis "Querschnitt im Dlubal Center wählen" wird angezeigt; es öffnet sich das Dlubal Center. 然后选择RSECTION截面。

“导入截面”需要满足特定的许可证条件。 在 RSECTION 截面中可以查看保存截面时 RSECTION 中的哪些许可证。 适用以下规定:

  • 计算得出的 RSECTION 截面及其结果不需要保存,就可以在 RSTAB 中使用。
  • 如果拥有 RSECTION 许可证的用户在 RSECTION 中创建并保存了截面,其他用户可以将此截面导入 RFEM,运行静力分析,然后在钢结构设计模块或铝合金设计模块中进行设计,即使他们不知道'我没有 RSECTION 的许可证。
  • 在“钢结构设计”或“铝合金结构设计”模块中要求考虑有效截面的 RSECTION 截面必须在许可证为{%/zh#/zh/的 RSECTION 中进行设计products/cross-section-properties-software/effective-sections 有效截面 ]]。
