模型

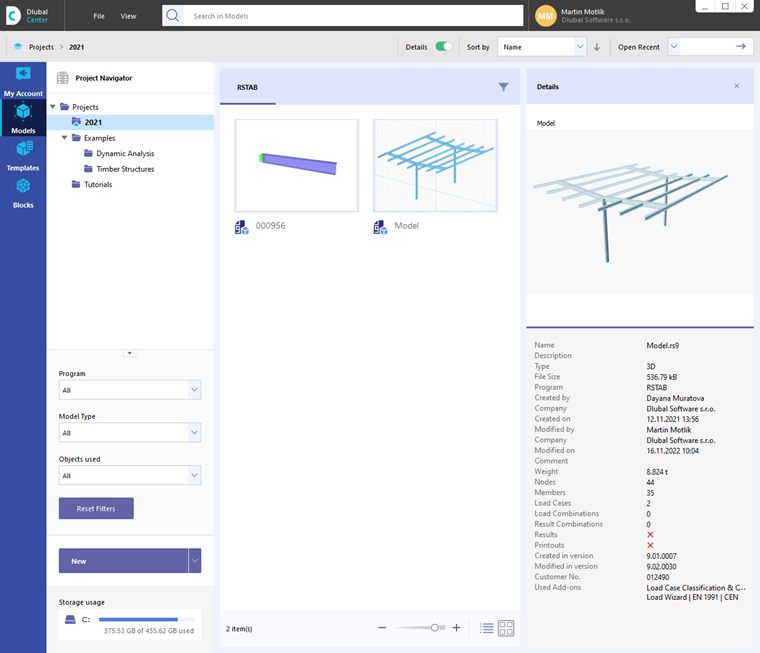

Dlubal 中心-【模型】中可以查看用户保存的项目和模型文件。

通常一个项目可以包含多个模型。 在 RSTAB 中这些位置即为“模型”(Models)。 用户可以管理使用 Dlubal 软件创建的项目和模型。

用于项目管理的项目导航器

用户的项目以树状列表的形式展示在左侧的【项目导航器】中。 点击其中的一个项目,该项目中的模型会显示在界面右侧。项目是存放用户模型的文件夹。

当前项目

当前项目以粗体显示,并在文件夹图标旁边的蓝色箭头处。 当前项目 (在菜单中)。 如果想要将另一个项目设为当前项目(例如,将新模型自动保存到该项目中),请用鼠标右键点击该项目。 然后,在上下文菜单中选择设为当前选项。

项目属性

您可以在上下文菜单中选择属性选项,以更改项目的描述和检查项目的路径。

使用上下文菜单中的打开文件位置打开 Windows 资源管理器。 然后可以看到所选项目文件夹中包含的所有文件。

新建项目

在导航器中,右键单击要创建新项目的项目。 如果您想将新建项目作为导航器中的主条目进行管理,请用鼠标右键点击上级条目'项目'。 然后,使用项目的#image024988 上下文菜单]]选择新建项目,打开同名对话框。

输入项目的名称作为'项目名称'。 在该对话框中,【项目描述】是非必填项。 对打印报告的简短描述(见图 计算书中的模型名称 )。

在'新建文件夹于'栏中定义项目文件夹的目录。 您可以使用 浏览 您可以在资源管理器中选择文件夹。 如果要为项目创建一个新的文件夹,请在目录路径中添加名称。 点击确定后,请在'创建文件夹'对话框中确认相应的查询。

添加现有项目

使用该功能可以将文件夹及其模型文件添加到 Dlubal 中心的项目管理中。 在导航器中,右键点击要管理文件夹的项目。 如果您想将该文件夹作为主条目进行管理,请用鼠标右键点击高级条目'项目'。 在对话框中工具栏的右键快捷菜单 中选择添加现有项目。 在'选择文件夹'对话框中定义相关文件夹,然后点击'选择文件夹'。

{$项目名称'来自文件夹名称。 您也可以对其进行更改。 通过选择'将子文件夹作为子项目包含在内'选项,您可以将项目文件夹中的所有文件夹包含在项目管理中。

重命名项目

在导航器中右键点击项目。 使用项目的 #image024988 上下文菜单]],然后选择重命名选项。 然后在'重命名项目'对话框中输入新的项目名称。

断开项目

使用该功能,用户可以在 Dlubal 中心将一个文件夹从项目管理中移除,而不将其删除。 右键单击文件夹。 然后,通过右键单击该项目的右键快捷菜单{%|#image024988 ]]

信息

该项目只是从项目导航器中删除, 硬盘上的文件夹及其内容将保留下来。

删除项目

右键单击该项目。 然后,使用右键快捷菜单中的删除项目或删除项目, 这样,该文件夹及其内容将被完全从硬盘中删除。 如果该文件夹中还有其他程序的文件,那么只会删除 RSTAB 和 RFEM 的文件,该文件夹仍然存在。

提示

您可以在 Windows 回收站中找到已删除的模型。

新建模型

除了在 RSTAB 中可以创建新模型,在 Dlubal 中心中也可以创建新模型。 依次点击在项目导航器底部的【新建】-【RFEM模型】,

点击RSTAB 模型条目打开'新建模型 - 基本数据'对话框(见图 新建模型 - 基本数据 )。 在该对话框中,用户可以输入模型名称并定义模型各个参数以完成模型创建。

设置筛选

使用 筛选 在模型概览栏上方,#image024977 在 Dlubal 中心管理模型]])中,可以显示和隐藏筛选功能。或者也可以使用按钮 向上箭头 or 向下箭头 在项目导航器中

用户可以通过筛选功能将模型以不同标准筛选出来。

所选项目的模型

在 Dlubal 中心的中间显示了项目导航器中所选项目的所有 RSTAB 模型。 同时显示这些模型的预览图和名称。

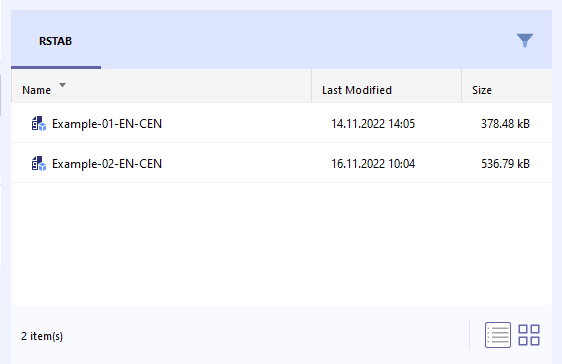

用户可以使用右下角的滑块调整预览图显示大小, 使用按钮 模型的符号视图 u. 模型列表视图 您可以控制模型是以图标还是列表形式显示。

使用 调整柱 例如需要以列表的形式显示哪些列。

提示

The [[{#image025061 模型,用于复制、移动或重命名模型。 此外,您可以在不打开模型的情况下删除结果或者打印报告。

所选模型的详细信息

在 Dlubal 中心界面最右侧,显示了所选模型的预览、模型主要信息、 它还显示了模型的创建和最后编辑者的名字。
