控制面板

只有在工作窗口中有计算结果时才会出现控制面板。 它提供了各种显示和控制选项。 您可以通过点击【视图】菜单上的【控制面板】来显示和隐藏该面板。 或者使用 按钮。

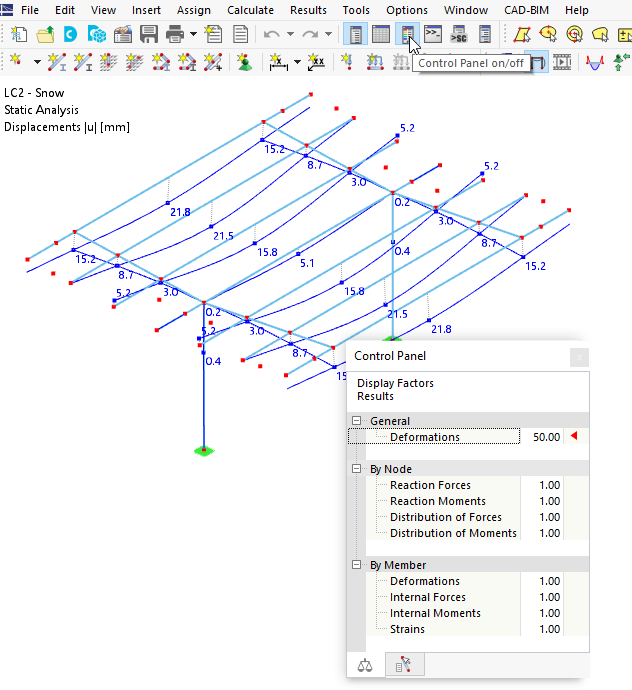

工作窗口中的控制面板和“控制面板开/关”按钮

控制面板包含多个选项卡，您可以在其中设置颜色、系数和需要显示结果的对象。

颜色

该选项卡仅适用于彩色结果图形。 根据结果类型，可以通过'导航器 - 结果'底部的以下复选框之一来显示结果：

• 变形: 杆件 →彩色截面
• 杆件： 有图表
• 杆件： 无图表

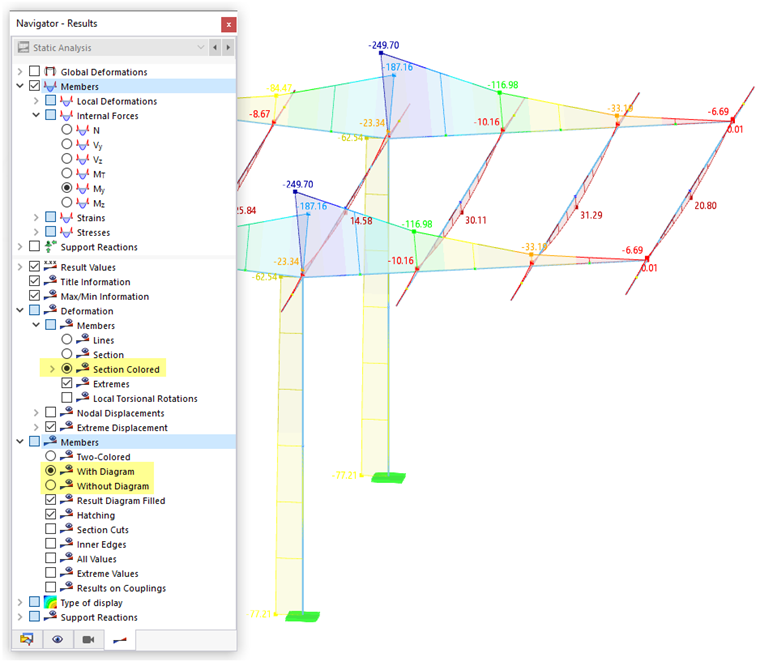

以彩色显示杆件结果

面板中的'颜色'选项卡可以显示具有指定值范围的色阶。

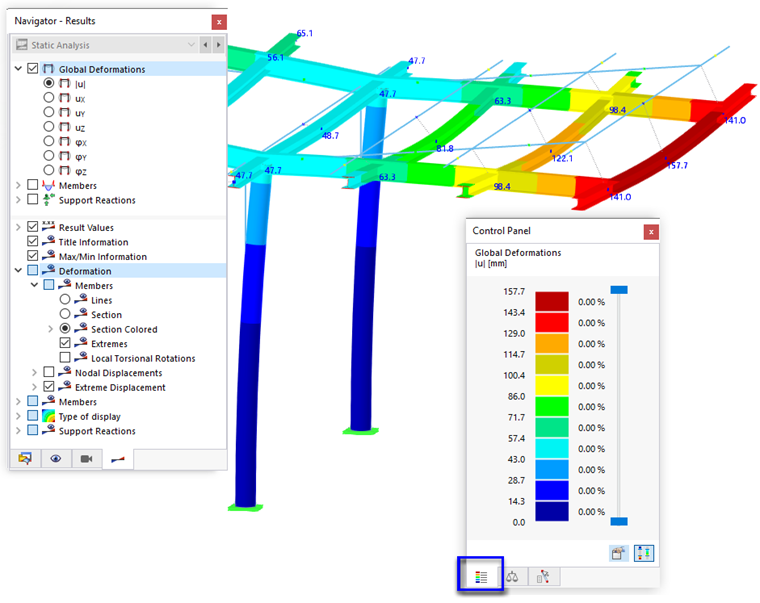

面板中带有色标的彩色截面变形

默认设置为十一个色阶。 它以等间距覆盖两个极值之间的区域。 颜色旁边的百分比值表示该颜色范围占总分布的百分比。

编辑颜色

要调整色阶，请双击其中一种颜色或单击面板中的 按钮。 出现【编辑结果颜色】对话框。

'编辑结果颜色'对话框

要更改颜色，请双击相应的颜色字段。 在【选择颜色】对话框中，您可以调整颜色。

调整颜色

编辑值

要编辑分配给颜色的值，请双击其中一种颜色，或单击面板中的 按钮。 在{%！ 现在，您可以手动定义各个颜色范围 (2) 之间的值。 请注意，值严格按降序排列。

分配用户定义的值

使用对话框的'当前值集'部分中的 按钮可以创建数值刻度 (3) 并分配用户自定义的数值范围。 此功能类似于保存色阶（见图{%！ 数值集与模型相关联；请注意，

调整颜色范围

要减少颜色范围，请使用色阶旁边的滑块。 可以从两端缩小范围。

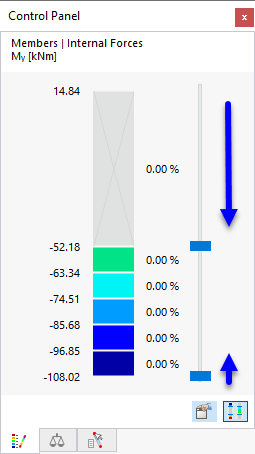

在面板中调整颜色范围

使用 按钮可以在显示数值的范围之间进行切换。 例如，这样可以只显示极值的范围。

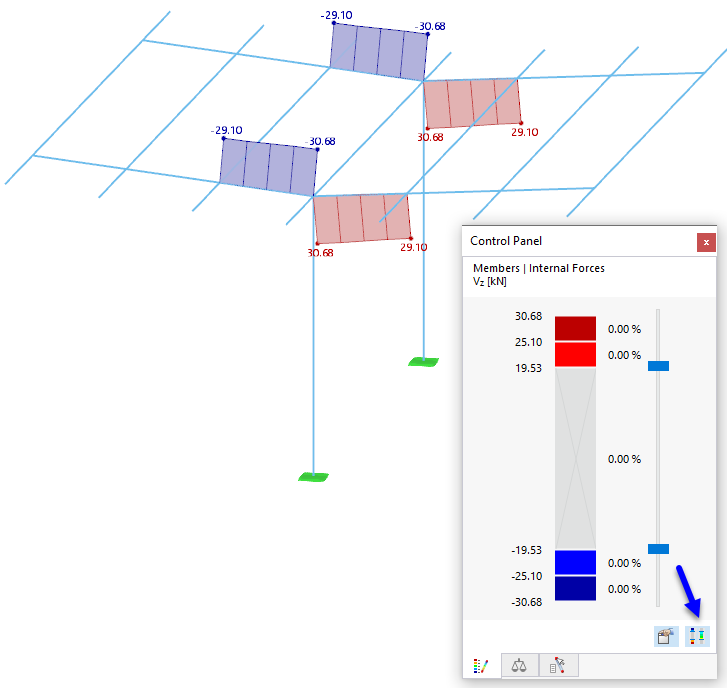

显示极值范围

使用对话框的'当前颜色集'部分中的 按钮，可以创建用户自定义的色阶和颜色范围。

新建调色板

系数

在【系数】选项卡中，您可以调整图形显示的比例系数。

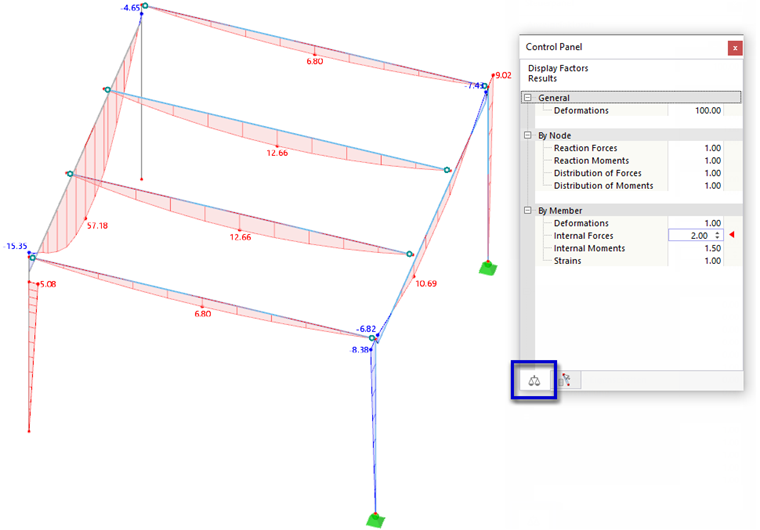

调整杆件弯矩的显示系数

显示系数的顺序按照导航器树中的结果类别进行排序。 红色三角形指示当前结果的调整系数。

对象

'对象'选项卡控制为特定节点或杆件显示的结果。

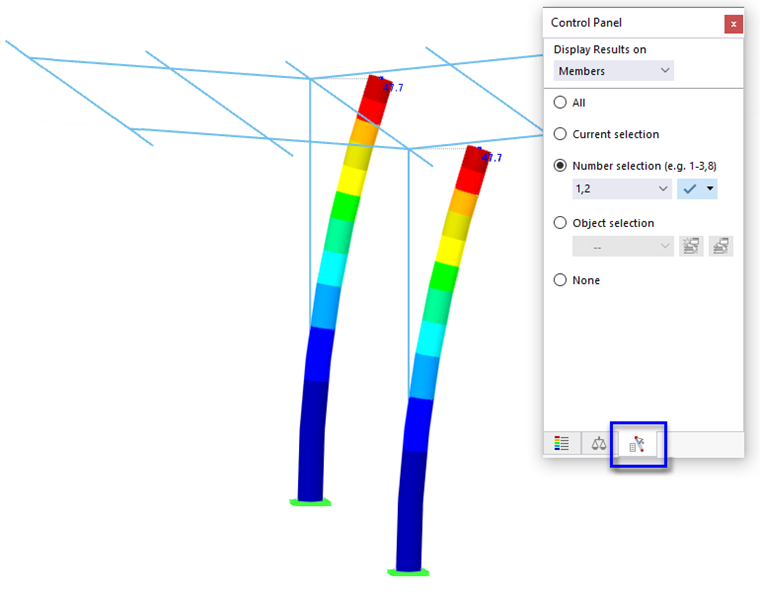

显示所选杆件的结果

在【结果显示于】列表中，选择那些需要单独显示结果的对象。

定义对象类型

现在，使用复选框来控制哪些对象需要显示结果。

• 全部： 显示所有对象的结果。
• 当前选择: 仅显示被选择对象的结果。
• 编号选择： 仅显示输入编号的对象的结果。 您也可以以图形方式选择对象（见图片以图形方式确定杆件编号）。
• 对象选择： 显示 {%|003352 对象选择]]（OS）的对象的结果。 在列表中选择对象选择，或使用 按钮创建新的对象选择。
• 无： 不会显示指定类型对象的结果。

当选择【编号选择】时，为了从图形中选择对象并传入编号，请打开输入栏旁边的列表按钮。 点击【在图形中选择】，然后在工作窗口中选择相关的对象。

以图形方式确定杆件编号
