杆件集代表

杆件集代表是杆件集的模板,它们在材料、截面、杆件类型和长度以及杆件集类型方面具有相同的属性。 该功能对应于章节 杆件代表 中描述的杆件可能性。

信息

要使用杆件集代表,请在模型基本数据的# extbookmark 手册选项卡中激活该选项|选项|设置和选项#选项卡。

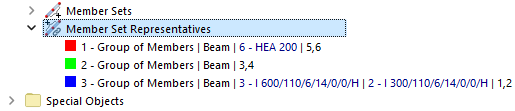

代表不是手动创建的,而是由 RSTAB 根据模型中杆件集的属性自动创建的。 在导航器中会列出它们。

默认情况下,RSTAB 为以下准则创建代表:

  • 杆件材料
  • 杆件截面
  • 线类型
  • 杆件类型
  • 杆件长度
  • 杆件集类型
  • 杆件方向

使用 杆件集代表向导 可以细化上述准则。 该向导位于'模型基本数据'对话框中,'杆件集代表'可以使用 编辑基本数据 按钮或'杆件集代表'打开。导航器中的右键菜单( 比较图片 # extbookmark manual|图片025458|'杆件代表' - 右键菜单#)。

您可以在'编辑杆件集代表'对话框中检查代表的属性。 使用右键菜单功能或双击导航器条目,打开对话框。

在'列表'中显示了模型的所有代表。 对话框的'杆件集'部分显示了分配给所选代表的具有相同属性的杆件集的编号。

基本选项卡中,您可以看到 ' 信息 | 分析 ' 为参与结构分析的代表。 '摘要' 显示代表中包含的杆件集的总质量。
