Os representantes de conjuntos de barras são modelos para conjuntos de barras com propriedades idênticas em relação ao material, secção e tipo e comprimento da barra, bem como ao tipo de conjunto de barras. A função corresponde às possibilidades para barras descritas no capítulo Representantes de barras .

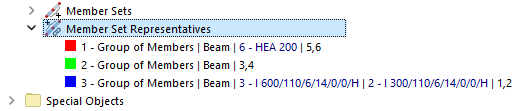

As representantes não são criadas manualmente, mas são criadas automaticamente pelo RSTAB a partir das propriedades dos conjuntos de barras no modelo. Eles são listados no navegador.
Por defeito, o RSTAB cria representantes para os seguintes critérios:
- material da barra
- Secção de barra
- Tipo de linha
- Tipo de barra
- Comprimento de barra
- Tipo de conjunto de barras
- Orientação da barra
O assistente de representação de conjuntos de barras permite refinar os critérios mencionados. Este assistente está localizado na caixa de diálogo 'Dados gerais do modelo', 'Representantes de conjuntos de barras ', que pode ser aberta com o botão
ou através das' Representantes de conjuntos de barras ' menu de contexto no Navegador de barcos ( comparar imagem # extbookmark manual|image025458|'Representantes de barra' - Menu de atalho#).
Pode verificar as propriedades de uma representante na caixa de diálogo 'Editar representante de conjunto de barras'. Abra a caixa de diálogo com a função de menu de atalho Editar ou através de duplo clique na entrada do navegador.
A 'List' oferece uma visão geral de todos os representantes do modelo. A secção de diálogo 'Conjuntos de barras' mostra os números dos conjuntos de barras que têm as mesmas propriedades e estão atribuídos à representante selecionado.
No separador Básico pode ver a informação ' | Analítico' para o representante relativamente à análise estrutural. 'Resumo' mostra, entre outros, a massa total dos conjuntos de barras incluídos na representante.
