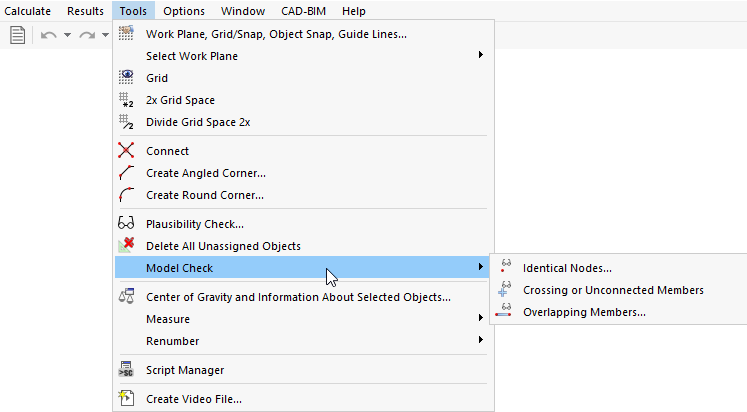

Além da verificação geral de plausibilidade, também é possível utilizar a verificação do modelo para pesquisar especificamente as discrepâncias produzidas durante a modelação. No menu Ferramentas , selecione Verificação do modelo para aceder às várias opções.
Nós idênticos

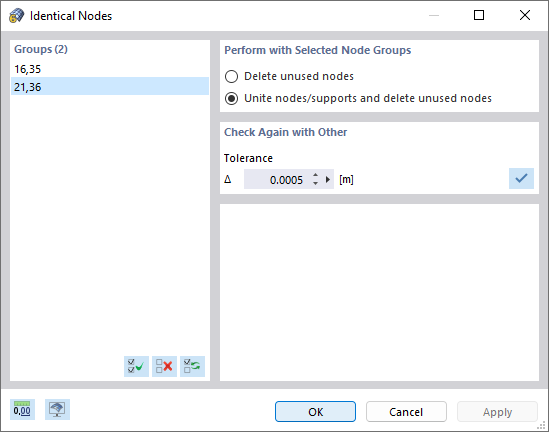

O RSTAB filtra todos os nós com coordenadas idênticas. Os nós estão combinados em grupos apresentados numa caixa de diálogo .
Na secção de diálogo 'Executar com grupos de nós selecionados', pode definir como lidar com nós duplicados. Clique em 'Aplicar' ou 'OK' para limpar os grupos selecionados.
A secção de diálogo 'Verificar novamente com outra tolerância' permite-lhe ajustar as distâncias nas quais as coordenadas são consideradas idênticas. Esta função é útil para modelos importados porque as aplicações CAD geralmente criam barras curtas com nós que estão próximos uns dos outros. Se tais nós são filtrados e fundidos com uma tolerância adequada, podem ser evitados problemas numéricos devido a barras extremamente curtas.
barras não unidas que se cruzam
A verificação procura barras que se cruzam mas não têm um nó comum no ponto de intersecção.

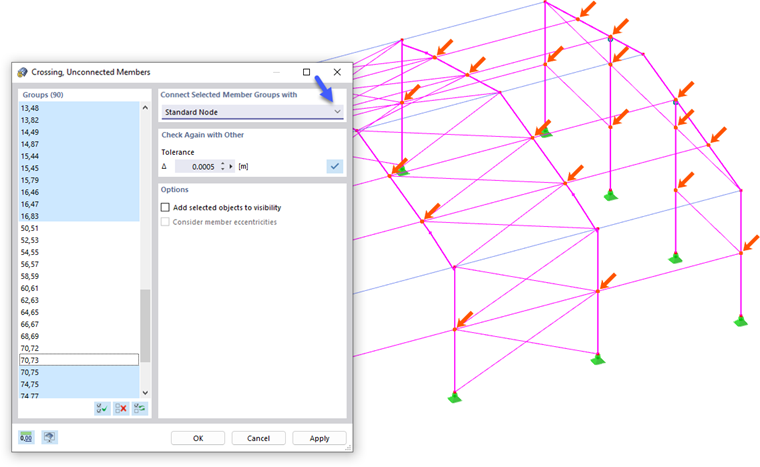

O resultado da verificação é apresentado para 'grupos de' barras que cruzam onde não existe ligação. Quando seleciona uma entrada, o grupo é assinalado por uma seta na janela de trabalho.
Na secção 'Ligar grupos de barras selecionados a', especifique o tipo de nó com o qual pretende ligar os grupos de barras selecionados. Existem dois tipos de nós para escolher na lista:
- # extbookmark manual|nó-padrão|Nó padrão#
- # extbookmark manual|separador nóEmBarra|Nó na barra#
Os nós padrão conduzem a uma divisão das barras nos pontos de cruzamento e a novas barras. No entanto, com o tipo ' Nó na barra ', é possível modelar as ligações de barra sem dividir as barras originais.
Para conectar os grupos de barras selecionados, clique em 'Aplicar' ou ' OK '. O RSTAB criará depois os nós correspondentes nos pontos de interseção.
A secção de diálogo 'Verificar novamente com outra tolerância' permite-lhe ajustar as distâncias.
Opcionalmente, pode utilizar a função 'Adicionar objetos selecionados à visibilidade' para criar uma Visibilidade para verificar explicitamente os grupos de barras selecionados. A caixa de seleção 'Considerar excentricidades de barras' controla se as excentricidades das barras também devem ser incluídas ao verificar as ligações.
Barras sobrepostas
O controlo procura barras que estão total ou parcialmente sobrepostas no comprimento.

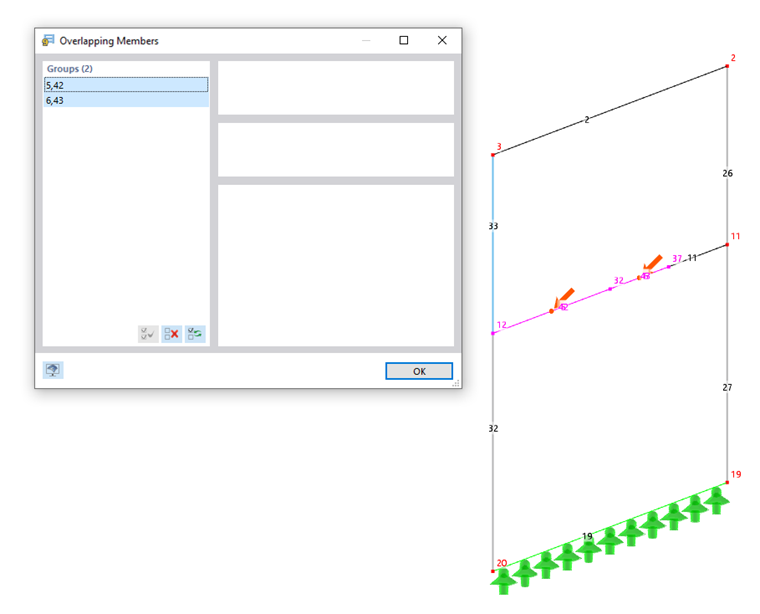

As barras sobrepostas são apresentadas ordenadas por grupos. O atual grupo é indicado por uma seta exibida na janela de trabalho. Com 'OK' pode resolver o problema e dividir as barras em secções.
