No RSTAB, o comprimento da barra corresponde à distância entre os dois nós de extremidade. Assim, a realidade é representada apenas aproximadamente para ligações de secções ou vigas de piso. As excentricidades de barra permitem conectar barras excentricamente através de secções de extremidade de barra específicas. Assim, os momentos de cálculo em vigas horizontais podem ser reduzidos para pórticos com secções de pilares grandes. As excentricidades de barra são consideradas através de uma transformação dos graus de liberdade na matriz de rigidez local.
Sugestão
As excentricidades de barra podem ser verificadas nos modos de visualização 'Modelo de sólido'
e 'Modelo transparente'
.
Tipo de excentricidade
A excentricidade da barra pode ser definida em relação a outros objetos ou em valores absolutos.
Ordenadas absolutas
Se o tipo de excentricidade não estiver definido como 'Relativo à secção', pode especificar as excentricidades nesta secção de diálogo (ver imagem Selecionar o tipo de excentricidade). É possível definir o sistema de eixos local xyz, o sistema de coordenadas global XYZ ou um sistema de eixos definido pelo utilizador UVW como sistemas de referência.
Alinhamento da secção
Utilize as caixas de seleção para definir o ponto da secção onde a excentricidade é aplicada. A secção será deslocada por esta distância ao centro de gravidade no nó.

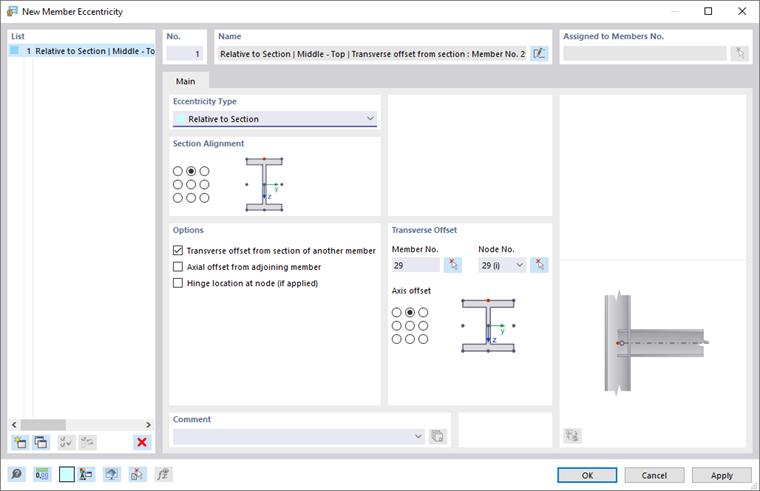

Ao selecionar o ponto no meio no banzo superior como apresentado na imagem Nova excentricidade de barra, uma viga horizontal é anexada com a sua borda superior a um pilar através de uma ligação à face, por exemplo.
Opções
desvio transversal
Um desvio transversal coloca a barra a uma determinada distância da secção de outra barra. Após ativar a caixa de seleção, pode definir os parâmetros na secção de diálogo Desvio transversal.
Desvio axial de barra adjacente
Um desvio axial é adequado, por exemplo, para conectar excentricamente uma viga horizontal ao banzo de um pilar. A distância é determinada a partir da geometria da secção da barra adjacente. O gráfico de diálogo ilustra o efeito da caixa de seleção.
Posição da articulação no nó
Se houver uma articulação na extremidade da barra, pode influenciar a posição da articulação utilizando a caixa de seleção: Se a caixa de seleção estiver desmarcada, a articulação é aplicada à extremidade da barra deslocada e excêntrica. Se seleciona a caixa de seleção, a articulação encontra-se diretamente no nó.
desvio transversal
Introduzir o número da barra cuja secção deve ser considerada para a excentricidade. Também pode definir esta barra graficamente com o botão
.
Em seguida, crie o 'desvio do eixo' utilizando as caixas de selecção: Este ponto de perfil determina a distância de uma barra em relação à secção da barra aqui especificada.
