Os seguintes formatos de ficheiro estão disponíveis para importação no menu Ficheiro → Importar :

Interfaces para importação
Interfaces para importação

Selecione o ficheiro na caixa de diálogo Importar ' Caixa de diálogo '.

Importar ficheiro DXF
Importar ficheiro DXF

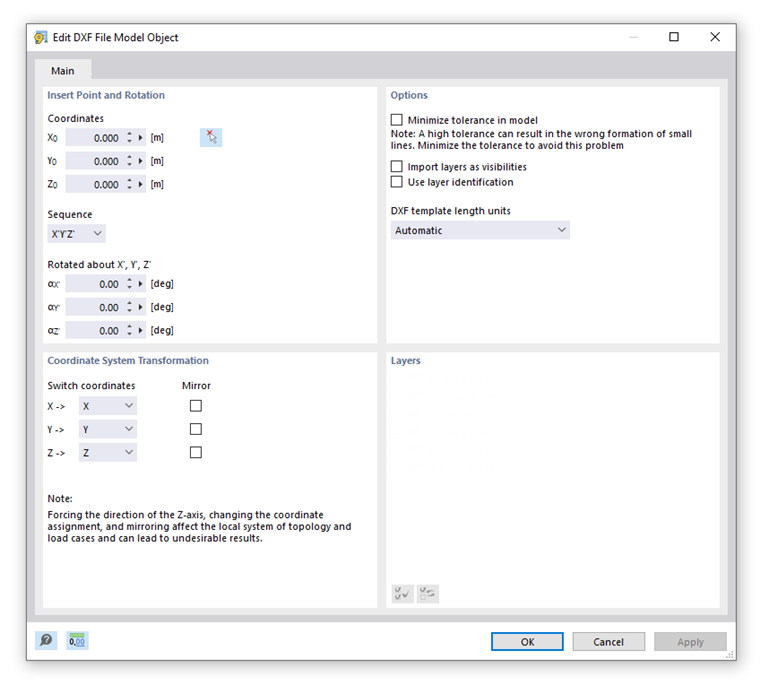

Tratando-se de um ficheiro DXF, pode alterar as configurações noutra caixa de diálogo para importar o modelo com os parâmetros adequados. É recomendada a verificação da ' unidade de comprimento do modelo DXF '.
Configuração para importação DXF
Configuração para importação DXF
O RSTAB cria automaticamente um novo modelo e abre o ficheiro assim que o processo de importação estiver concluído.
Informação

A importação de um ficheiro AutoCAD está associada a uma aplicação para Autodesk® AutoCAD.
