Modificações de rigidez de barra

Uma modificação de rigidez de barra oferece várias opções para afectar a rigidez das barras.

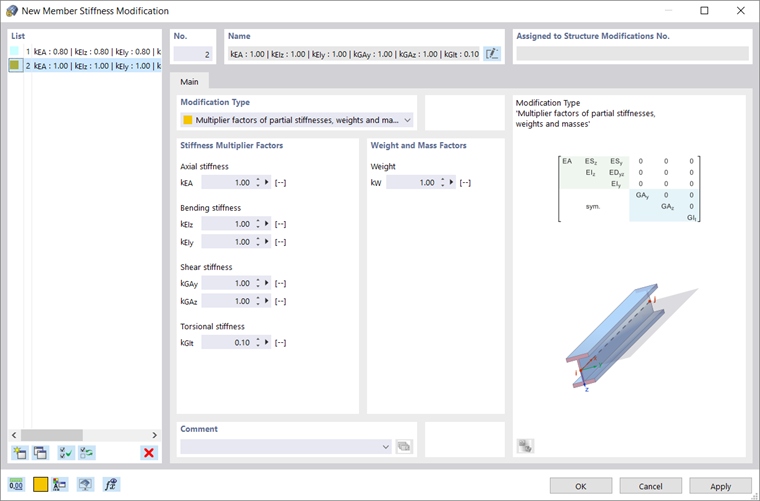

' Nova caixa de diálogo de modificação de rigidez de barra '

Tipo de modificação

Estão disponíveis vários tipos para seleção na lista. As outras secções da caixa de diálogo correspondem ao tipo de modificação.

Seleção do tipo de modificação

Fatores de multiplicação

Pode ajustar a rigidez de duas formas utilizando os "Fatores de multiplicação":

• Rigidez total: Todos os elementos da matriz de rigidez são uniformemente multiplicados pelo fator "k".
• Rigidezes parciais, pesos e massas: Os elementos da matriz de rigidez e o peso podem ser modificados por fatores específicos.

A imagem Nova modificação de rigidez de barra mostra como a rigidez à torção GI_t é reduzida para 10%.

configuracao

Para as normas dos EUA e do Canadá, existem algumas opções de modificação para aplicar os fatores de rigidez em conformidade com as normas.

ACI 318-19/CSA A23.3

Configurações para ACI

Selecione o "Tipo de componente" na lista:

• Pilares
• Feixe

Os fatores para determinar a rigidez à flexão e a rigidez axial são definidos de acordo com as especificações da norma.

AISC 360-16/CSA S16

Configurações para AISC

Define os parâmetros para 'determinar τ_b ' e o 'método de dimensionamento'. Quando determina forças internas e momentos, é necessário considerar o fator τ_b para todas as barras cuja rigidez à flexão contribui para a estabilidade da estrutura. O coeficiente depende da força axial na barra. Quanto maior for a força axial, maior é τ_b.

Se τ_b é determinado iterativamente de acordo com AISC, tem de especificar o método de dimensionamento LRFD ou ASD. De seguida, o RSTAB calcula o fator de acordo com a equação (C2-2a) ou (C2-2b) em diversos passos até atingir a convergência. Independentemente do fator τ_b, é aplicado o fator de redução 0.8 a todas as barras para a resistência à flexão e axial como necessário em AISC 360-10.
