Změny tuhosti prutu

Změna tuhosti prutu nabízí různé možnosti, jak ovlivnit tuhost prutů.

Typ změny

In der Liste stehen verschiedene Typen zur Auswahl. Die weiteren Abschnitte des Dialogs sind auf den Modifizierungstyp abgestimmt.

Součinitele násobení

Tuhost lze upravit dvěma způsoby pomocí 'součinitelů násobení':

• Celková tuhost: všechny prvky matice tuhosti se rovnoměrně vynásobí součinitelem "k".
• Částečné tuhosti, tíhy a hmotnosti: prvky matice tuhosti a tíhy lze upravit pomocí určitých součinitelů.

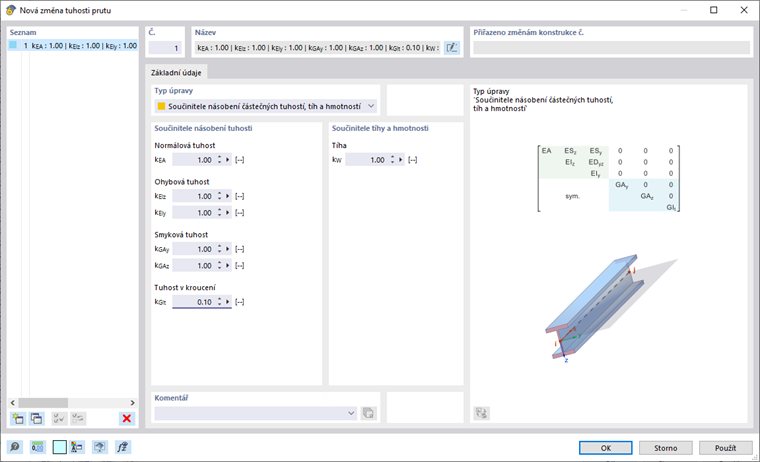

Das Bild Neue Stabsteifigkeitsmodifizierung zeigt, wie die Torsionssteifigkeit GI_t auf 10 % reduziert wird.

Nastavení

Pro americké a kanadské normy existuje několik možností úprav pro použití součinitelů tuhosti v souladu s normami.

ACI 318-19 / CSA A23.3

Wählen Sie den 'Komponententyp' in der Liste aus:

• Sloupy
• Nosník

Die Faktoren zur Ermittlung von Biegesteifigkeit und Axialsteifigkeit werden nach Normvorgabe eingestellt.

AISC 360-16 / CSA S16

Legen Sie die Parameter zur 'Ermittlung von τ_b' und die 'Nachweismethode' fest. Bei der Schnittgrößenermittlung muss der Faktor τ_b bei allen Stäben berücksichtigt werden, deren Biegesteifigkeit einen Beitrag zur Stabilität des Modells leistet. Tento součinitel závisí na normálové síle v prutu: Je größer die Normalkraft, desto größer ist auch τ_b.

Wenn τ_b nach AISC iterativ ermittelt wird, ist das Nachweisverfahren anzugeben – LRFD oder ASD. RSTAB berechnet den Beiwert dann nach Gleichung (C2-2a) bzw. (C2-2b) in mehreren Schritten, bis sich eine Konvergenz einstellt. Unabhängig vom Beiwert τ_b wird – wie in AISC 360-10 gefordert – für alle Stäbe der Abminderungsbeiwert 0.8 für die Biege- und Axialsteifigkeiten angesetzt.
