Představitelé sad prutů jsou šablony pro sady prutů, které mají stejné vlastnosti materiálu, průřezu, typu a délky prutu i typu sady prutů. Funkce odpovídá možnostem pro pruty, které jsou popsány v kapitole Zástupci prutu .
Informace
Pro zobrazení zástupců sady prutů je třeba tuto volbu aktivovat v základních údajích modelu v záložce # extbookmark
Standardně se v programu RSTAB vytvářejí zástupci pro následující kritéria:
- materiálu prutu
- Průřez prutu
- Typ čáry
- Typ prutu
- Délka prutu
- Typ sady prutů
- Orientace prutu
Pomocí Průvodce zástupci sady prutů je možné upřesnit uvedená kritéria. Tento průvodce se nachází v dialogu ' Základní údaje modelu ' ' Zástupci sady prutů ', který lze otevřít pomocí tlačítka
nebo pomocí funkce ' Zástupci sady prutů ' místní nabídku v navigátoru (srovnej obrázek # extbookmark @ 003412 @ manual|Obrázek 025458|' Zástupci členů ' - místní nabídka#).
Vlastnosti zástupce je možné zkontrolovat v dialogu ' Upravit reprezentativní sadu prutů '. Dialog otevřeme příkazem z místní nabídky Upravit nebo dvojím kliknutím na položku v navigátoru.

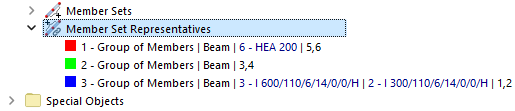

V 'seznamu' je uveden přehled všech zástupců v modelu. V sekci 'Sady prutů' se zobrazí čísla sad prutů, které mají stejné vlastnosti a jsou přiřazeny vybranému zástupci.
V záložce Základní se zobrazí informace ' | Analytical ' pro zástupce pro statické výpočty. V sekci 'Souhrn' se mimo jiné uvádí celková hmotnost sad prutů, které se mají v modelu zobrazit.
