Pružiny na prutu

Prut prutu popisuje tuhost pružiny a účinnou plochu prutu v podélném směru prutu. To umožňuje zohlednit zadání tuhosti pro vztahy mezi silou a posunem v modelu.

Základní údaje

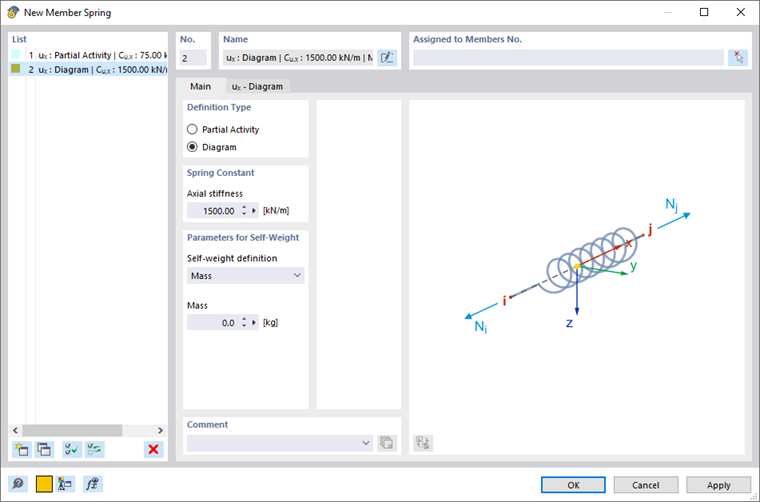

V záložce Základní údaje lze mimo jiné zadat typ zadání. Má vliv na koncepci druhé záložky.

Typ zadání

Pomocí možnosti 'Částečná účinnost' lze definovat pružinu, která je účinná v definované oblasti s konstantní tuhostí. Parametry lze definovat v záložce ux - Částečná účinnost.

Volba 'Diagram' umožňuje popsat tuhosti pružiny jednotlivě v diagramu posunu a síly. Příslušné údaje lze zadat v záložce ux - Diagram.

Tuhost

Konstanta tuhosti udává tuhost prutu v podélném směru x podle obecného vztahu:

Tuhost se tak zadává přímo pro pružinový prut a nestanoví se z modulu pružnosti a průřezu prutu.

Informace

Při použití diagramu platí hodnoty uvedené v záložce ux - Diagram.

Parametry pro vlastní tíhu

V seznamu jsou tři možnosti pro zadání vlastní tíhy pružiny:

  • Hmota: Zadejte hmotnost celého pružného prutu.
  • Hmotnost/délka: Zadejte hmotnost vztaženou k délce.
  • Měrná tíha: Zadejte měrnou tíhu a průřezovou plochu.

ux - Částečná účinnost

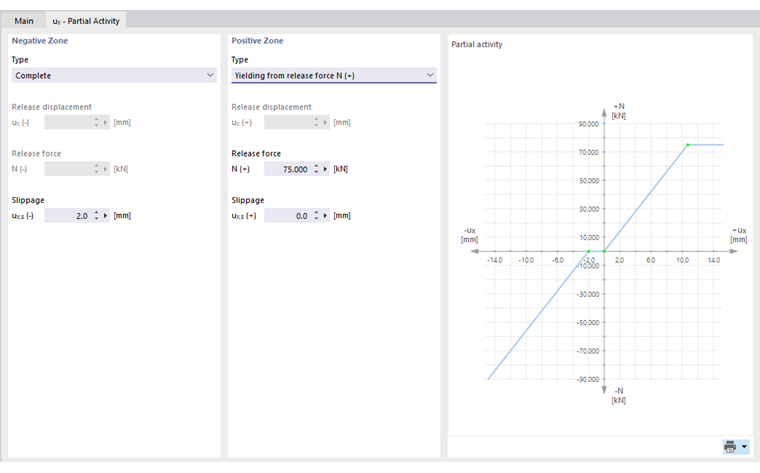

Pokud jste vybrali typ zadání 'Částečná účinnost', můžete v této záložce podrobně popsat vlastnosti pružiny. V tomto případě je možné přiřadit také nelineární parametry. Vaše zadání se dynamicky zobrazí v diagramu vpravo.

Zadejte účinek pružiny pro 'zápornou oblast' a pro 'kladnou oblast'. V seznamu 'Typ' jsou k dispozici různá kritéria pro účinnost pružiny.

  • Hotovo: Posun ux je možný v plném rozsahu.
  • Pevné od posunu uvolnění ux : Pružina je účinná pouze do určitého posunu. Pokud je tato hodnota překročena, je účinný pevný spoj a pružina odpovídá tuhému prutu ("doraz").
  • Neúčinnost od vypínací síly N: Pružina je účinná pouze do určité síly. Pokud je mezní hodnota překročena, pružina je neúčinná.
  • Plastizace od vypínací síly N: Pružina je účinná pouze do určité síly. Při překročení této mezní hodnoty se zvětší pouze posun ux close ; nikoli sílu N.

Všechny typy pružin lze kombinovat s 'Slippage' ux,s. To umožňuje zobrazit vlastnost pružiny, která by měla působit až po určitém posunu.

ux - diagram

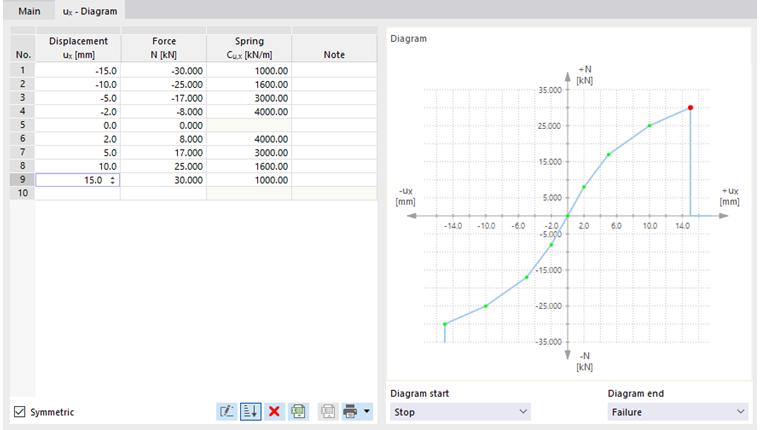

U typu zadání 'Diagram' lze v této záložce podrobně popsat vlastnosti pružiny. Vaše zadání se opět dynamicky zobrazí v diagramu vpravo.

Informace

Pokud má pružina různé vlastnosti v záporné a kladné oblasti, zrušte zaškrtnutí políčka Symetricky.

Zadejte počet definičních bodů pracovního diagramu tak, že ve sloupci 'Posun' zadáte příslušné hodnoty. Ve sloupci 'Síla' je možné přiřadit souřadnice x posunů se silami pružiny. Na základě těchto údajů se automaticky stanoví a zadá konstanta tuhosti Cu,x.

Tip

Pokud pořadí definičních bodů není správné, lze položky seřadit vzestupně pomocí tlačítka Kompletovat .

Pro 'začátek diagramu' a 'konec diagramu' jsou k dispozici následující kritéria:

  • Neúčinnost: Pružina je účinná pouze do určité síly nebo posunu. Pokud je mezní hodnota překročena, pružina je neúčinná.
  • Tečení: Pružina je účinná pouze do určité síly. Při překročení této mezní hodnoty se zvětší pouze posun ux close ; nikoli sílu N.
  • Průběžně: Za rozsahem zadání se použije konstanta tuhosti posledního kroku.
  • Zastavení: Pružina je účinná pouze do určitého posunu. Pokud je tato hodnota překročena, je účinný pevný spoj a pružina odpovídá tuhému prutu.
