Uživatelsky zadané souřadné systémy usnadňují zadání částí modelu, které neleží v žádné z globálních osových rovin. Nemají nic společného s osovými systémy prutů.
Přednastavený souřadný systém 'Globální XYZ' je vztažený ke globálním osám XYZ a počátku.
Tip
Dialog 'Souřadný systém' lze otevřít také pomocí tlačítka
vedle seznamu souřadných systémů (viz obrázek Výběr souřadného systému).
Typ souřadného systému
Seznam nabízí několik možností pro zadání souřadného systému:
- Odsazení XYZ: Počátek globálního souřadného systému XYZ se posune do jiného bodu.
- 3 body: Souřadný systém je definován třemi body.
- 2 body a úhel: Souřadný systém je definován dvěma body roviny a úhlem natočení.
- Bod a 3 úhly: Souřadný systém je definován bodem a třemi úhly natočení globálních os.
Bod počátku
Zadejte bod počátku nového souřadného systému nebo ho zadejte graficky pomocí tlačítka
.
Body/Natočení
V ostatních sekcích lze definovat body nebo úhly natočení v závislosti na typu souřadného systému. Je třeba si uvědomit, že tři zadávací body nesmí ležet na přímce.

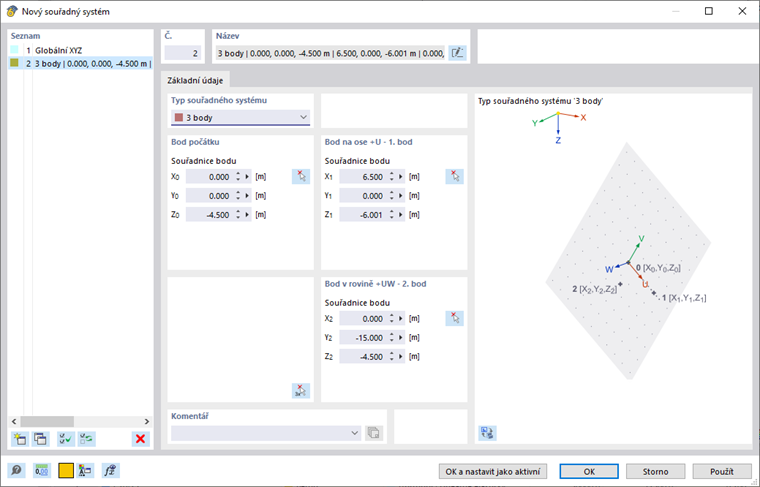

Osy uživatelsky zadaného souřadného systému označujeme jako U,V a W (viz obrázek v dialogu Nový souřadný systém).
Příklad použití

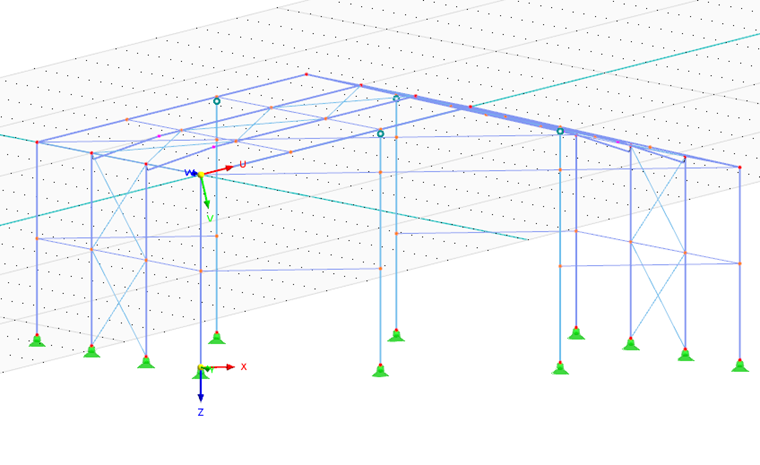

Souřadný systém pro rovinu střechy zadáme tak, že umístíme 'bod počátku' do rohu rámu. Jako 'Bod na ose +U' vybereme hřebenový uzel příslušného nosníku a jako 'Bod v rovině +UW' další roh rámu na stejné straně haly.
Rastr se pak vztahuje k pracovním rovinám UV, VW a UW, v nichž lze definovat nové objekty.

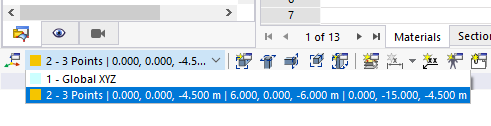

Mezi souřadnými systémy lze přepínat v seznamu vlevo dole v panelu nástrojů CAD.
