Normy předepisují, jak se mají účinky kombinovat. EN 1990 například vyžaduje posouzení mezního stavu únosnosti a použitelnosti, pro která platí určitá kombinační pravidla. ASCE 7 uvádí specifikace pro kombinování zatěžovacích stavů pro posouzení pevnosti a posouzení dovoleného napětí. Tato pravidla pro mezní stavy nebo posouzení pevnosti lze analyzovat v návrhových situacích(NS).
Pro EN 1990 jsou přednastaveny návrhové situace pro jeden mezní stav únosnosti a tři mezní stavy použitelnosti, pro ASCE 7 obě návrhové situace pro posouzení pevnosti a posouzení dovoleného napětí.
Označením políčka "Aktivovat" lze určit, zda se má návrhový případ vybraný v seznamu zohlednit při výpočtu. Z výpočtu tak lze vyloučit návrhové situace, které nejsou pro daný model podstatné.
Informace
Pomocí funkce
na konci 'seznamu' pro přidání nové návrhové situace.
Základní
V záložce Základní údaje se zobrazí obecné údaje o návrhových situacích vybraných v 'Seznamu' vlevo.
Nastavení
'Typ návrhové situace' určuje, podle jakého zadání se mají zatěžovací stavy skládat do kombinace. Možnosti výběru jsou v souladu s normou (viz obrázek výše).

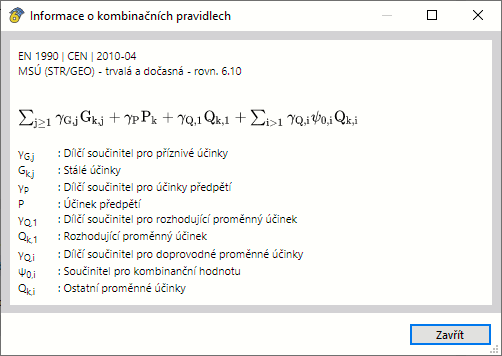

Klikněte
pro kontrolu kombinačního pravidla návrhové situace.
Možnosti
Definujte, který Generátor kombinací se má použít pro skládání zatěžovacích stavů. RSTAB standardně vytváří kombinace zatížení, které se počítají podle teorie druhého řádu. Generátory kombinací jsou popsány v kapitole Generátory kombinací.
Zaškrtávací políčko Uvážit současně působící / střídavě působící zatěžovací stavy nabízí možnost použít vzájemné závislosti mezi zatěžovacími stavy. Kritéria lze definovat v samostatném dialogu (viz kapitola Vztahy k zatěžovacím stavům).

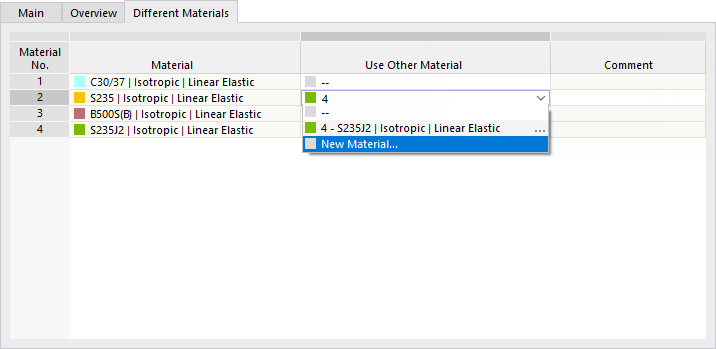

Pokud je zaškrtnuto políčko Různé materiály , přidá se nová záložka. Tam můžete nahradit materiál alternativním materiálem pro vybranou návrhovou situaci. To je užitečné, pokud například používáte různé pracovní diagramy pro mezní stav únosnosti a použitelnosti.
Anotace
V záložce Přehled se zobrazí všechny kombinace zatížení návrhové situace včetně dílčích a kombinačních součinitelů. Návrhová situace tak odpovídá obálce, ze které se stanoví nejnepříznivější konstelace ze všech obsažených kombinací zatížení.
