Situations de projet

Les normes décrivent comment les actions doivent être combinées. L'EN 1990, par exemple, requiert le calcul de l'état limite ultime et de l'état limite de service, pour lesquels certaines règles de combinaison s'appliquent. L'ASCE 7 donne des spécifications pour la combinaison des cas de charge pour la vérification de la résistance et la vérification des contraintes admissibles. Ces règles à l'état limite ou résistances de calcul peuvent être analysées dans des situations de projet (SP).

Pour l'EN 1990, une situation de projet à l'état limite ultime et trois situations de projet à l'état limite de service sont prédéfinies, pour l'ASCE 7, deux situations de projet sont prédéfinies pour la « vérification de la résistance » et la « vérification des contraintes admissibles ».

La case Activer contrôle si la situation de projet sélectionnée dans la liste est analysée pendant le calcul. De cette manière, vous pouvez exclure du calcul des situations de projet qui ne sont pas pertinentes pour le modèle.

Informations

Utilisez le bouton Nouveau sous la « Liste » pour ajouter une nouvelle situation de projet.

Général

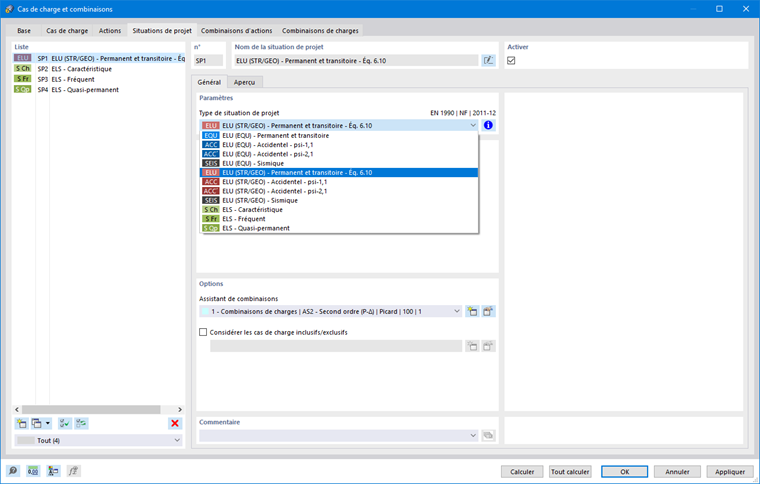

L'onglet Général gère les informations générales de la situation de projet sélectionnée dans la « Liste » à gauche.

Paramètres

Le « Type de la situation de projet » détermine la spécification selon laquelle les cas de charge sont combinés dans la superposition. Les options de sélection sont alignées sur la norme (voir la figure ci-dessus).

Utilisez le bouton Informations pour vérifier les règles de combinaison de la situation de projet

options

Définissez l'assistant de combinaison à utiliser pour superposer les cas de charge. Par défaut, RSTAB crée des combinaisons de charges qui sont analysées selon la théorie du second ordre. Les assistants de combinaison sont décrits au chapitre Assistants de combinaison .

La case Considérer les cas de charges inclusifs/exclusifs permet d'appliquer des interdépendances entre les cas de charge. Vous pouvez définir les critères dans une boîte de dialogue séparée (voir le chapitre Relations de cas de charge ).

Informations

Les cas de charge de la catégorie d'action « Vent » sont généralement appliqués comme agissant alternativement. Il n'est pas nécessaire de définir de conditions d'exclusion mutuelle pour cela.

Aperçu

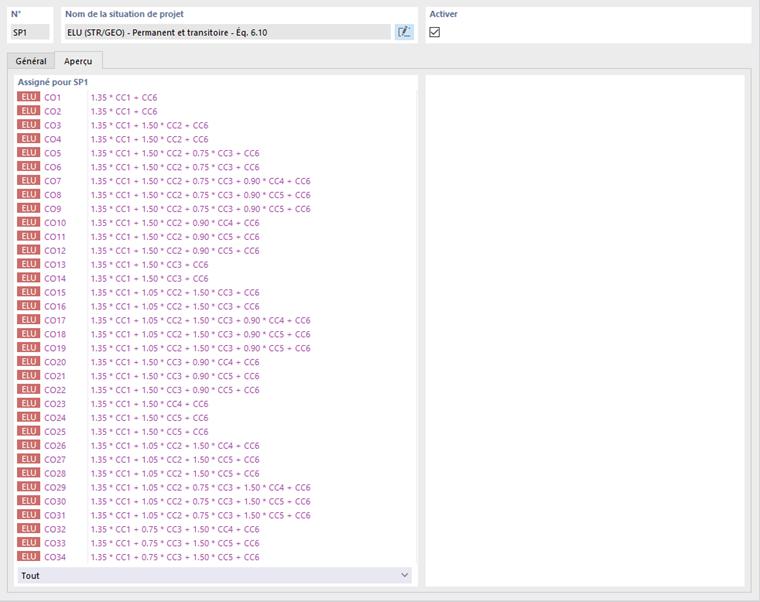

L'onglet Aperçu liste toutes les combinaisons de charges de la situation de projet, y compris les facteurs partiels de sécurité et de combinaison. Ainsi, une situation de projet correspond à une enveloppe qui inclut les constellations les plus défavorables de toutes les combinaisons de charges contenues.

Informations

L'aperçu est affiché dès que les combinaisons de charges sont générées. Pour ce faire, cliquez successivement sur les onglets « Combinaisons d'actions » et « Combinaisons de charges ».
