Paramètres du modèle

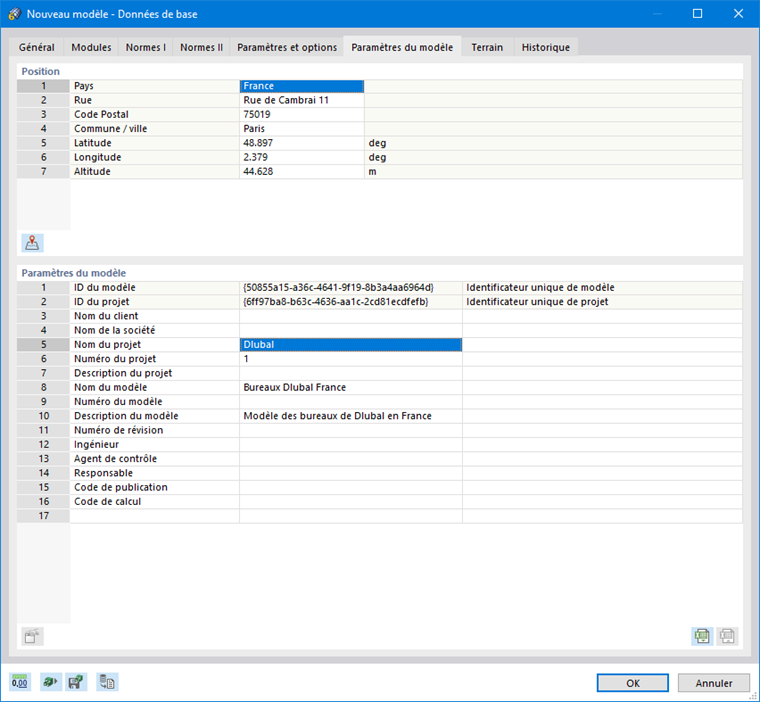

Dans l'onglet Paramètres du modèle, vous pouvez définir la position géographique du modèle de construction et entrer des informations sur le projet de construction.

Localisation

Vous pouvez entrer les informations de position directement dans les zones de texte. Cependant, il est recommandé d'utiliser la sélection graphique dans l' Outil de géolocalisation auquel vous pouvez accéder avec le bouton Modifier un objet disponible dans la zone de texte (voir l'image ci-dessus) ou le bouton Geo-Zone Tool sous le tableau.

Entrez la « POSITION » du modèle de construction. Vous pouvez également définir l'emplacement en cliquant sur la carte. L'adresse, y compris les données géographiques, sera importée automatiquement. Si vous cliquez sur OK pour appliquer la position, RSTAB récupère les données de la zone de charge.

Informations

Si vous importez la position du modèle à partir de l'outil de géolocalisation, l'Assistant de charge pour les charges de neige et l'Assistant de charge pour les charges de vent utilisera les valeurs de charge de cet emplacement.

La position géographique du modèle est également indiquée dans le rapport d'impression.

Paramètres du modèle

Dans cette section de dialogue, vous pouvez entrer des informations sur le modèle de construction qui décrivent le projet et le modèle plus en détail. L'« ID du modèle » ainsi que l'« ID du projet » sont également affichés. Ces UUID assurent l'identification du modèle lors de l'échange de données, par exemple avec RWIND ou Revit®.

Les paramètres du modèle tels que « Client » et « Nom du projet » apparaissent sur la page de garde du rapport d'impression.
