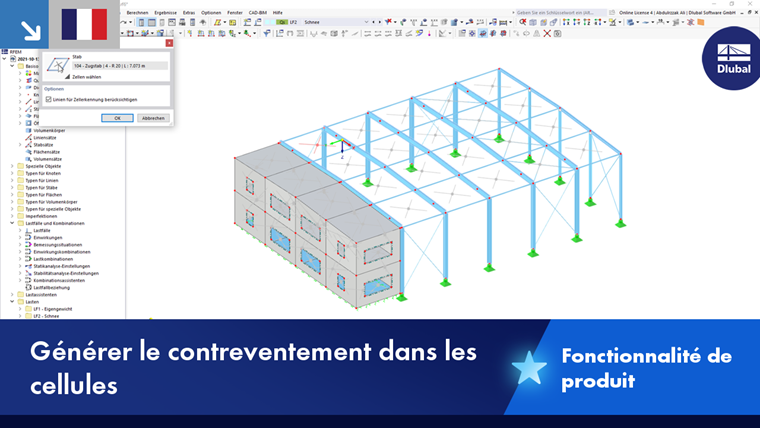

Utilisez la fonction Générer les contreventements dans les cellules pour créer rapidement des diagonales pour les structures filaires. Les barres doivent former une « cellule », c'est-à-dire une surface dans un plan formé par quatre nœuds de coin et délimitée par des barres de tous les côtés.

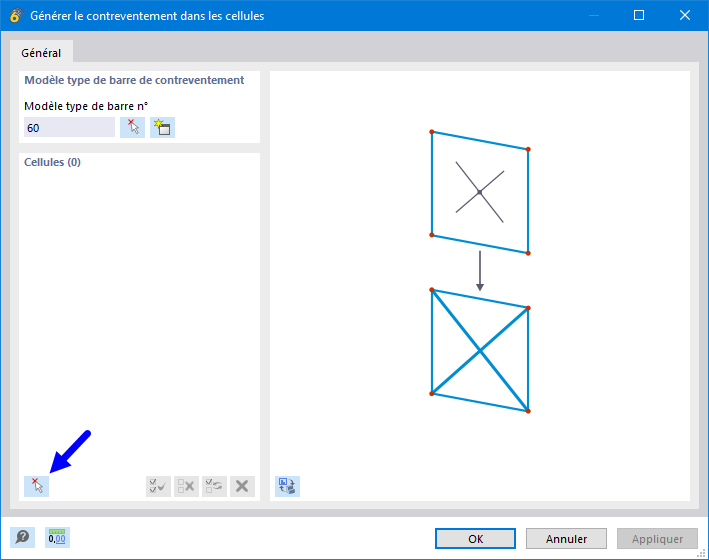

Pour accéder à cette fonctionnalité, sélectionnez Outils → Générer le modèle - Barres dans le menu. La boîte de dialogue 'Générer le contreventement dans les cellules' apparaît.
Dans la section 'Modèle type de barre de contreventement', définissez un modèle type de barre dont vous souhaitez utiliser la section et le type de barre pour les diagonales. Le bouton
vous pouvez sélectionner la barre graphiquement dans la fenêtre de travail.
Cliquez ensuite sur le bouton au bas de la section 'Cellules'
(indiqué dans la figure ci-dessus). Dans le graphique, toutes les cellules reconnues par le programme dans le modèle sont marquées par une croix.
Cliquez sur les cellules concernées une par une afin de les afficher dans la couleur de sélection. Cliquez sur OK pour revenir à la boîte de dialogue initiale.

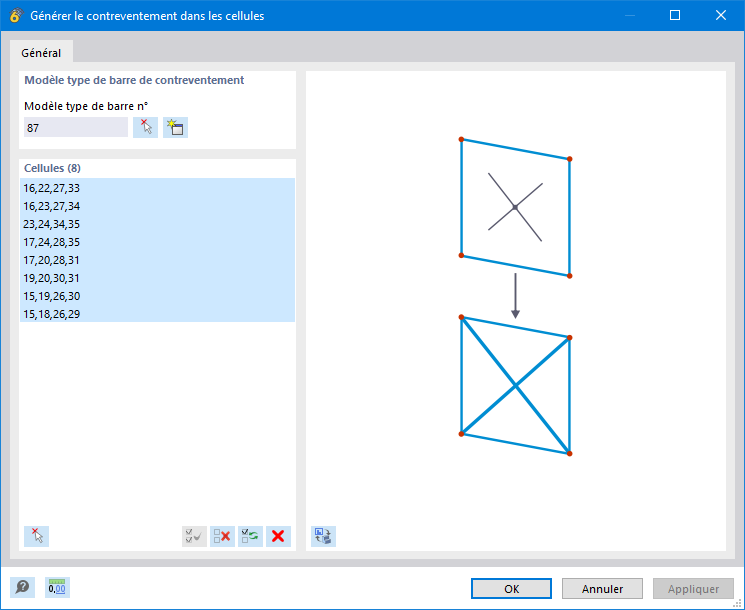

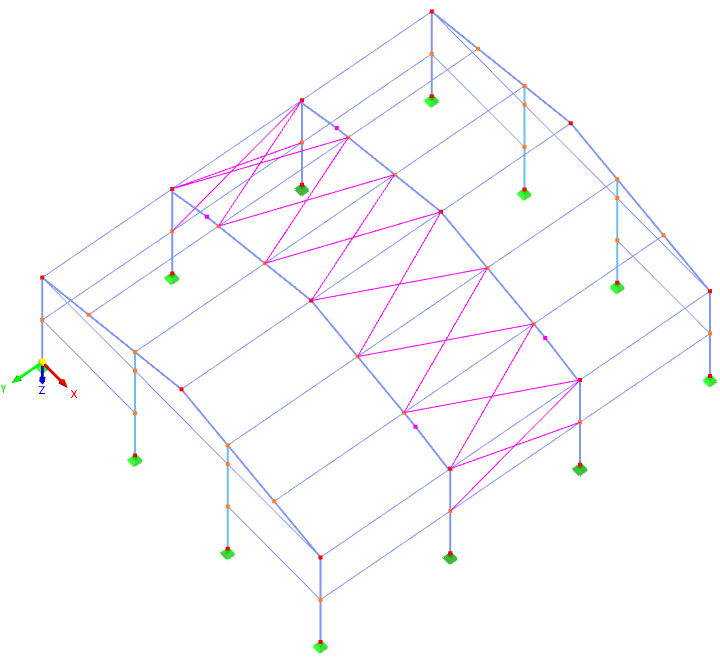

Les cellules sélectionnées sont incluses dans une liste. Vous pouvez modifier les données ici, si nécessaire. Après avoir cliqué sur OK, le programme crée les contreventements dans les zones spécifiées.
