Grille de bâtiment

Les grilles de bâtiment définies par l'utilisateur facilitent la modélisation des structures à poutres ou à grilles. Les points d'intersection d'une grille plane ou 3D composée de lignes fournissent des points de définition pour les nœuds et les barres. Vous pouvez utiliser la grille de bâtiment pour définir des objets si la saisie d'objet avec l'option 'Grille de bâtiment' est activée (voir le chapitre {%}003349 Saisies d'objets]]). Vous pouvez également le faire rapidement à l'aide du bouton dans la boîte de dialogue Barre d'outils CAO .

Quatre types de grille que vous pouvez ajuster et utiliser pour l'entrée si nécessaire sont prédéfinis.

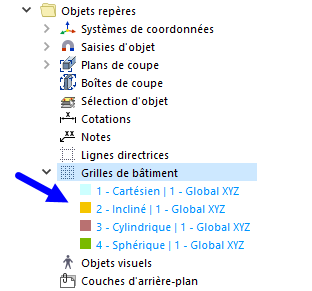

Types prédéfinis pour les grilles de bâtiment

Vous pouvez créer une grille personnalisée dans la boîte de dialogue « Nouvelle grille de bâtiment ».

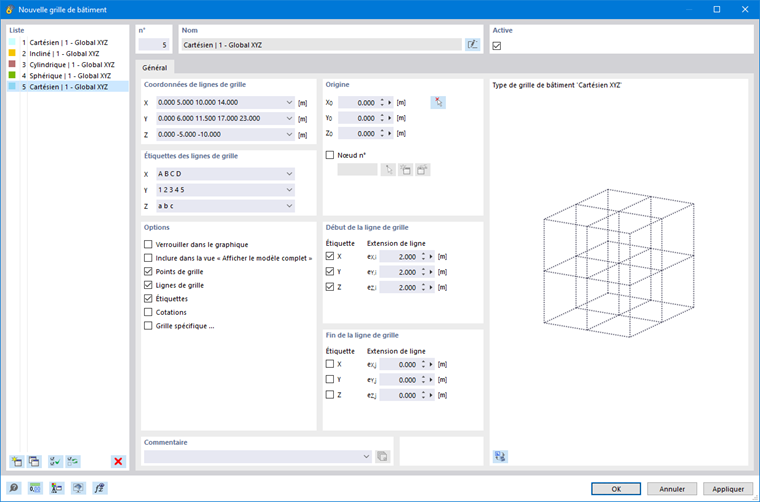

Boîte de dialogue « Nouvelle grille de bâtiment »

La case Active contrôle si la grille sélectionnée est affichée dans la fenêtre de travail.

Dans l'onglet Général, définissez les paramètres de base de la grille de bâtiment.

Coordonnées de lignes de grille

Dans cette section de la boîte de dialogue, entrez les coordonnées de la position des lignes de grille. Utilisez les espaces comme délimiteurs (voir la Boîte de dialogue « Nouvelle grille du bâtiment »). Assurez-vous que les coordonnées sont toujours en ordre ascendant ou descendant.

Dans le cas d'une grille régulière, entrez les coordonnées de la première ligne. Ajoutez ensuite le nombre d'autres lignes de grille et multipliez la valeur par la distance (par exemple : 4*5,000 signifie « Quatre lignes supplémentaires chacune à une distance de 5,000 m »).

Lorsque vous créez une Grille spécifique par une rotation (cylindrique ou sphérique), vous pouvez définir les angles de rotation et les distances dans les zones de texte personnalisées.

Étiquettes des lignes de grille

Dans cette section de la boîte de dialogue, précisez les descriptions que vous souhaitez attribuer aux lignes de grille. Les entrées prédéfinies sont automatiquement ajoutées lorsque vous insérez les coordonnées dans la section au-dessus. Là encore, l'info-bulle fournit des informations utiles.

Origine

Placez le point zéro de la grille dans un « nœud » existant ou nouveau. Vous pouvez également définir l'origine sur n'importe quel point en entrant ses coordonnées ou en définissant le point graphiquement à l'aide du bouton .

options

Dans cette section de la boîte de dialogue, vous pouvez définir l'affichage de la grille de bâtiment :

• Verrouiller dans le graphique : la grille ne peut pas être déplacée graphiquement.
• Vue « Afficher le modèle complet » : la grille est affichée dans la vue d'ensemble.
• Points de grille : les points d'intersection des lignes de grille sont affichés.
• Lignes de grille : les lignes de la grille sont affichées.
• Descriptions : Les descriptions des lignes de grille sont affichées si les options des « Descriptions » pour le début et la fin de ligne de grille sont activées.
• Dimensions : les cotations des points de grille sont affichées.
• Grille spécifique : La grille de ligne peut être inclinée, pivotée ou alignée avec un objet de référence (voir l'onglet Grille spécifique).

Début de ligne de grille/Fin de ligne de grille

Avec une « Extension de ligne », vous pouvez allonger les lignes de grille au-delà des points d'intersection des lignes. Précisez les dimensions pour les axes appropriés.

Grilles sans extension de ligne (à gauche) et avec extension de ligne (à droite)

Les cases à cocher pour la « Description » contrôlent si les descriptions sont affichées sur les lignes de grille et pour quels axes et extrémités de ligne cela se produit.

Grille Spécifique

L'onglet Grille spécifique s'affiche si vous sélectionnez l'option « Grille spécifique » dans l'onglet « Général ». Vous pouvez modifier le type de grille, faire pivoter la grille ou la diriger vers un autre objet.

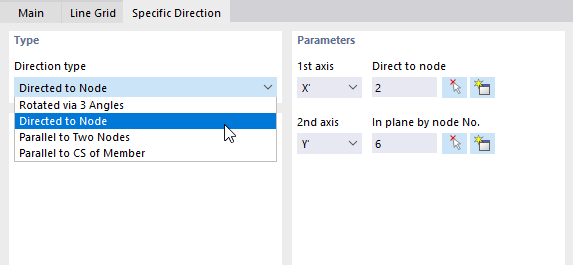

Aligner spécifiquement la grille de bâtiment

Types

Le « Type de grille » décrit la forme géométrique de base de la grille du bâtiment. Les options suivantes peuvent être sélectionnées dans la liste :

• Cartésien : la grille est créée dans un système de coordonnées cartésien.
• Incliné : la grille orientée orthogonalement est tournée par un angle d'inclinaison.
• Cylindrique : la grille est créée par la rotation de points autour de l'axe Z.
• Sphérique : la grille est créée par la rotation de points autour de deux axes.

Définissez le « système de coordonnées » auquel la grille du bâtiment se réfère. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton .

Le « Type de rotation » définit la manière dont la grille du bâtiment est pivotée. Les options suivantes peuvent être sélectionnées dans la liste :

• Tournée via 3 angles : rotation de la grille autour des axes globaux selon les angles α_X', α_Y', et α_Z'
• Dirigé vers le nœud : alignement des axes de grille X' et Y' sur un nœud
• Parallèle à deux nœuds : alignement de la grille sur la ligne de connexion de deux nœuds
• Parallèle au système de coordonnées de la ligne/barre : alignement de la grille sur les axes locaux d'une ligne ou d'une barre

Paramètres de rotation

Cette section de la boîte de dialogue est adaptée au « Type de rotation ». Vous pouvez y définir les objets ou les angles de rotation.

Angles d'inclinaison

Cette section de la boîte de dialogue est affichée pour le type de grille « Incliné ». Vous pouvez définir les angles de rotation α autour des axes X, Y et Z.
