Visibilités

Les visibilités offrent des options pour afficher les découpes du modèle ou des composants spécifiques. Vous pouvez non seulement définir graphiquement le modèle, la charge ou les objets repères contenus dans une visibilité, mais également les sélectionner en fonction de divers critères dans le « Navigateur - Vues ».

Définition graphique d'une visibilité via un menu ou des boutons

Pour créer une coupe de modèle, sélectionnez d'abord les objets pertinents. Vous pouvez utiliser différentes fonctions de sélection, par exemple en traçant une fenêtre, ou utiliser la sélection d'objets selon des paramètres spécifiques (voir le chapitre Options de sélection).

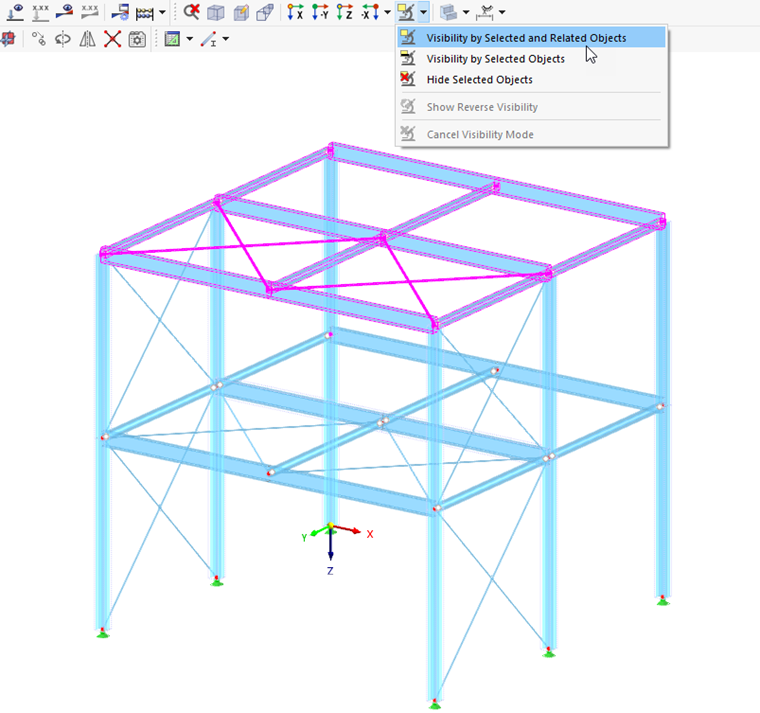

Ensuite, le bouton de liste « Sélection » offre différentes options pour utiliser la sélection actuelle pour une visibilité.

Les mêmes fonctions sont disponibles avec l'entrée Visibilité du menu Vues. Elles ont la signification suivante :

  • Visibilité par les objets sélectionnés et associés : les objets sélectionnés sont affichés, y compris leurs objets de définition. Par exemple, si vous avez sélectionné une barre, ses nœuds sont également inclus dans la section.
  • Visibilité par les objets sélectionnés : seuls les objets sélectionnés sont affichés. La section affiche la barre sélectionnée sans nœuds.
  • Masquer les objets sélectionnés : les objets sélectionnés sont supprimés de l'affichage.
  • Visibilité par fenêtre : La visibilité est créée graphiquement en dessinant une fenêtre. si vous dessinez la fenêtre de gauche à droite, elle ne contient que les objets qui se trouvent entièrement dans la zone d'affichage. Lorsque vous la dessinez de droite à gauche, tous les objets coupés par celle-ci font également partie de la visibilité.
  • Afficher la visibilité précédente : La dernière visibilité active est affichée à nouveau (fonction « Annuler »).
  • Afficher la visibilité inverse : lorsque vous utilisez une telle visibilité, l'affichage actuel est inversé. Les objets masqués apparaissent sous forme de nouvelle visibilité.
  • Annuler le mode de visibilité : le mode de visibilité est fermé et tous les objets sont à nouveau affichés.

Informations

Pour enregistrer une visibilité, créez une Vue définie par l'utilisateur à partir de l'affichage actuel.

Transparence pour les objets cachés

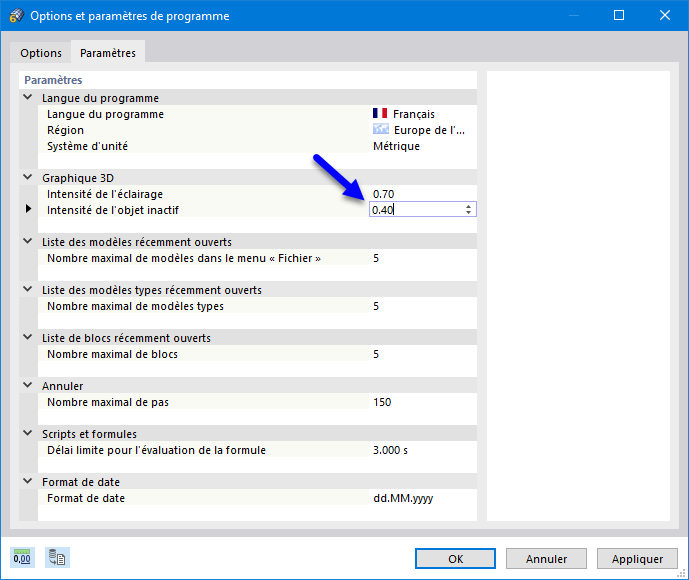

Dans une visibilité, les objets masqués sont affichés avec une faible intensité. Vous pouvez ajuster le degré de transparence dans l'onglet « Paramètres » de la boîte de dialogue « Options et paramètres du programme ». Cette boîte de dialogue est accessible via le menu Options ou le bouton options du programme de la barre de menus.

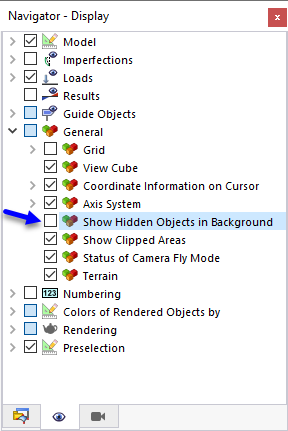

Si vous souhaitez masquer complètement les objets inactifs, décochez la case correspondante dans le « Navigateur - Afficher ».

Définition d'une visibilité dans le navigateur

Les visibilités peuvent également être créées en fonction de certains critères qui doivent être remplis pour les objets. Vous pouvez utiliser les visibilités générées par le programme ainsi que les sélections d'objets définies par l'utilisateur. Les visibilités sont gérées dans le Navigateur - Vues.

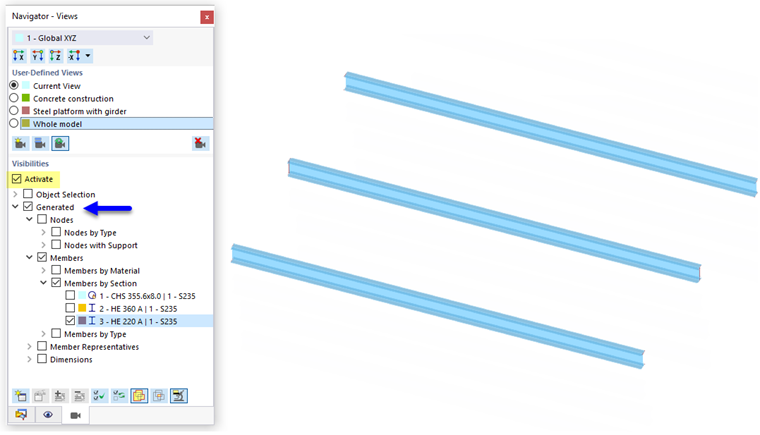

Visibilités générées

RSTAB crée automatiquement des visibilités pour les objets de modèle tels que les nœuds et les barres en fonction de certains critères. Elles offrent une vue d'ensemble rapide du modèle. Vous pouvez filtrer les objets à l'aide de la liste ; vous avez ainsi la possibilité de vérifier les données entrées. Les visibilités sont également utiles pour évaluer les résultats.

Outre la sélection à plusieurs critères (paramètres par défaut), il est également possible de créer des ensembles qui se croisent. Vous pouvez contrôler ces paramètres à l'aide des boutons Summe der Sichtbarkeiten et Schnittmenge der Sichtbarkeiten à la fin de la liste (voir le tableau ci-dessous).

Informations

Pour afficher à nouveau tous les objets, décochez la case Activer.

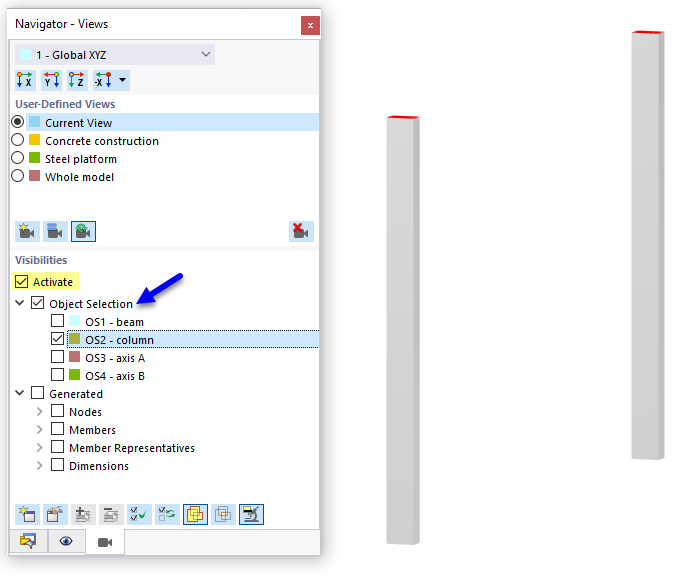

Visibilités à partir de la sélection d'objets

Toutes les sélections d'objets « OS » que vous avez créées (voir le chapitre Sélections d'objets) sont disponibles dans la liste. Cela vous permet d'afficher et de masquer les objets de modèle, les imperfections, les charges et les objets repères qui répondent à certains critères.

Les boutons sous la liste Visibilités ont les fonctions suivantes :

Nouveau Ouvre la boîte de dialogue Nouvelle sélection d'objet pour définir une nouvelle sélection d'objets
Modifier Ouvre la boîte de dialogue Nouvelle sélection d'objet pour ajuster la sélection d'objets sélectionnée
Ajouter Ajoute l'objet sélectionné dans la fenêtre de travail à la sélection d'objet à définir dans une boîte de dialogue
Retirer Supprime l'objet sélectionné dans la fenêtre de travail de la sélection d'objet à définir dans une boîte de dialogue
Tout sélectionner Active toutes les sélections d'objets dans la liste
Inverser la sélection Inverse la sélection des objets sélectionnés
Summe der Sichtbarkeiten Applique la somme des critères sélectionnés pour la visibilité
Schnittmenge der Sichtbarkeiten Applique l'ensemble de critères d'intersection sélectionnés pour la visibilité
Zusammenhörende Objekte Contrôle si les objets de définition appartenant aux objets sont également affichés
