Avant de lancer le calcul, vous pouvez effectuer un contrôle de plausibilité des données d'entrée.

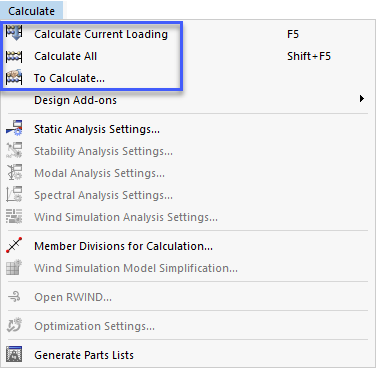

Le menu Calculer offre différentes options pour lancer le calcul de structure du modèle. Elles sont décrites dans le chapitre Lancer le calcul.
Si les options de Calculs dans le Cloud sont activées, d'autres éléments du menu sont disponibles.
Dans le menu « Calculer », vous pouvez également accéder aux paramètres pour l'analyse statique.
Divisions de barre pour le calcul

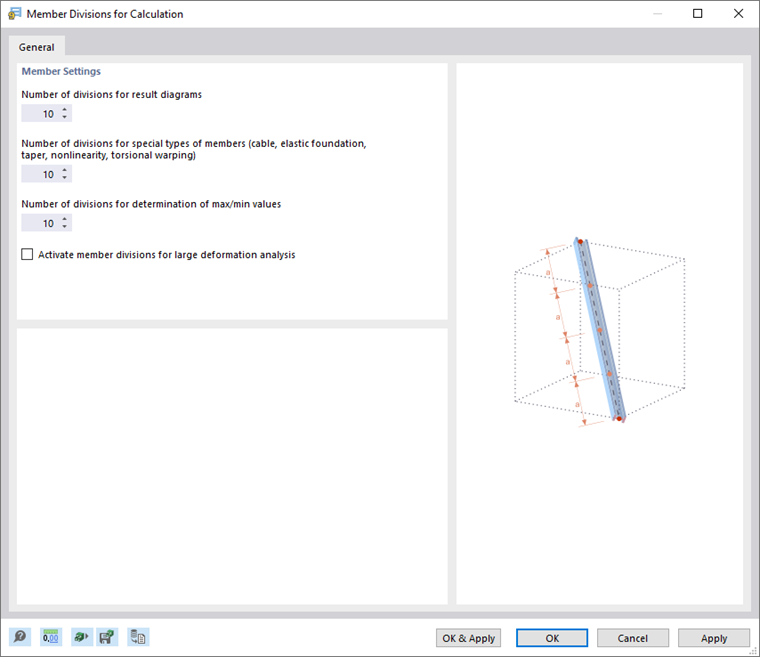

La distribution et le degré de raffinement des résultats graphiques sont basés sur les paramètres définis dans la boîte de dialogue « Divisions de barre pour le calcul ». Vous pouvez ouvrir cette boîte de dialogue à l'aide de la fonction Divisions de barre pour le calcul dans le menu « Calculer ».
Nombre de divisions pour les diagrammes de résultats

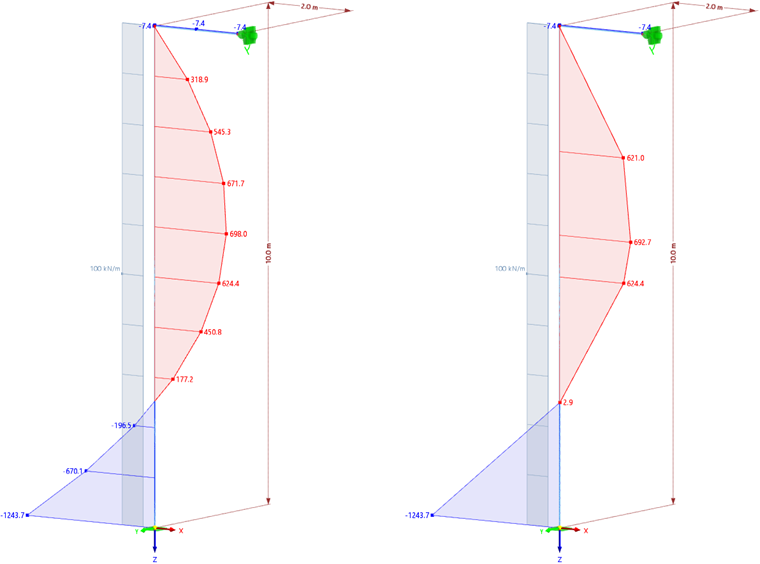

La valeur entrée dans cette zone de texte affecte la distribution graphique des résultats des barres : Par exemple, si une division de 10 est définie, RSTAB divise par 10 la longueur de la barre la plus longue du modèle. À travers la division de longueur conformément au système, RSTAB détermine pour chaque barre les distributions graphiques des résultats sur les points de division (voir l'image Moments fléchissants).
Nombre de divisions pour les types spéciaux de barres
Contrairement à l'option de division décrite ci-dessus, une véritable division de barre est définie par des nœuds intermédiaires internes. Cette spécification affecte les barres de fondation à section asymétrique (contraintes de contact), les barres à inertie variable (interpolation des propriétés de section) et les barres à propriétés plastiques (zones d'élasticité).
Nombre de divisions pour la détermination des valeurs max/min
La valeur de cette zone de texte spécifie la division interne avec laquelle les efforts internes de barre maximum et minimum sont déterminés. Ainsi, cette division (par défaut : 10) est basée sur les valeurs extrêmes indiquées dans les tableaux de résultats et les graphiques.
Activer les divisions de barre pour l'analyse des grandes déformations, la stabilité des structures et l'analyse dynamique
Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
