Base

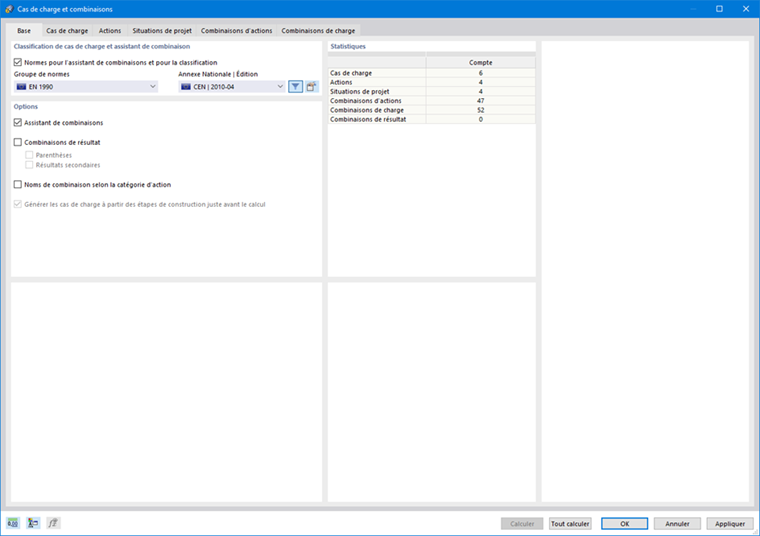

L'onglet Base gère les paramètres généraux de classification et de combinaison des cas de charge. Vous pouvez définir si les cas de charge doivent être combinés automatiquement et selon quelle norme cela doit être fait.

Assistant de cas de charge et assistant de combinaison

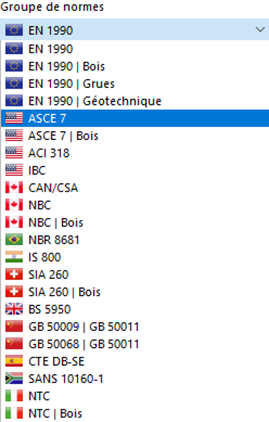

La case « Normes pour l'assistant de combinaisons et pour la classification » est cochée par défaut. Elle vous permet d'assigner les cas de charge à des catégories d'action. Sur ce principe, les cas de charge sont combinés selon des normes bien spécifiques. La norme que vous avez spécifiée dans les données de base du modèle est prédéfinie (voir la figure # extbookmark manual|image020181|Sélection de l'annexe nationale#). Si nécessaire, vous pouvez sélectionner une norme différente dans la liste « Groupe de normes ».

Selon les normes, vous pouvez sélectionner l'annexe ou l'édition de la norme dans la liste « Annexe Nationale | Édition ».

Important

Si vous désactivez les normes, vous devez superposer manuellement les cas de charge dans les combinaisons de charge. Il n'est pas possible de calculer ces combinaisons à l'aide d'un module complémentaire de vérification.

options

Dans cette section de la boîte de dialogue, vous pouvez définir comment les cas de charge doivent être combinés.

Assistant de combinaisons

L'assistant de combinaisons est activé par défaut. Il vous aide à classer les cas de charge selon les normes et à les superposer en combinaisons d'actions en tenant compte des situations de projet. Les combinaisons de charges sont créées automatiquement lorsque vous parcourez les onglets individuels de cette boîte de dialogue. Elles constituent la base pour les vérifications dans les modules complémentaires de vérification.

Informations

Désactivez l'assistant de combinaisons uniquement si vous souhaitez superposer manuellement les cas de charge dans les combinaisons de charge.

Vous pouvez vérifier les paramètres de l'assistant de combinaison dans lAssistant de modification de combinaison' (voir le chapitre Assistants de combinaison ).

Combinaisons de résultat

Les combinaisons de charges sont généralement générées pour le calcul de structure afin de déterminer correctement les effets non linéaires. Les combinaisons de résultats sont cependant nécessaires pour superposer les résultats des cas de charge ou des combinaisons, car elles peuvent être nécessaires pour les analyses dynamiques, par exemple.

Si vous cochez la case 'Combinaisons de résultats', vous pouvez définir les combinaisons de résultats manuellement dans un onglet supplémentaire de cette boîte de dialogue (voir le chapitre Combinaisons de résultats ).

Important

Les constellations de combinaisons de charges les plus défavorables sont enregistrées dans les situations de calcul . Il n'est donc pas nécessaire de créer des combinaisons de résultats pour les vérifications dans les modules complémentaires de vérification.

Si vous cochez la case ' crochets ', vous pouvez définir une combinaison de résultats à l'aide de critères d'imbrication (voir l'image # extbookmark manual|image023556|Combinaison de résultats avec sous-combinaisons#). Les « Résultats secondaires » permettent de définir des combinaisons supplémentaires qui peuvent être utilisées pour le calcul.

Noms de combinaison selon la catégorie d'action

Cette case permet de contrôler si les noms des combinaisons d'actions sont affichés avec les noms des actions (« 1,35 * E1 + 1,50 * E2 + 0,75 * E3 ») ou ceux des catégories d'actions (« 1,35G + 1,50QI A + 0,75Qs »).

Statistiques

Cette section de la boîte de dialogue donne un aperçu des cas de charge disponibles et des combinaisons créées dans les onglets individuels.
