Connecter les barres

Paramètres de base

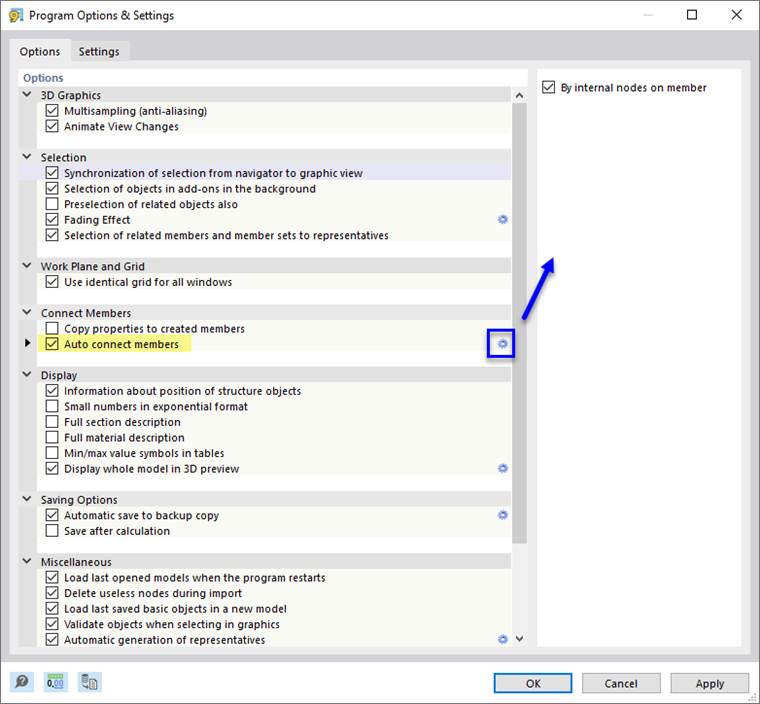

Par défaut, les barres sont automatiquement connectées dès qu'elles se croisent lorsqu'elles sont placées. Ce paramètre se situe dans la boîte de dialogue « Options et paramètres de programme », que vous pouvez trouver dans le menu Options ou à l'aide du bouton options du programme . La connexion est établie par des nœuds internes de type Sur la barre . Les barres sont ainsi conservées.

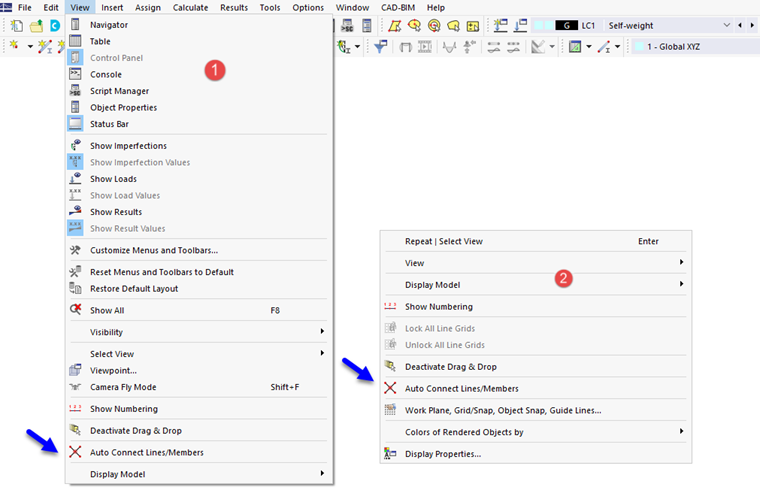

Vous pouvez également utiliser le menu Affichage (1) ou le menu contextuel général (2) pour contrôler si les barres doivent être divisées et connectées au niveau du nœud commun.

Informations

Désactivez cette fonction si, par exemple, vous définissez des diagonales pour les croisements : les barres en traction ne sont généralement pas connectées.

Fonction « Connecter »

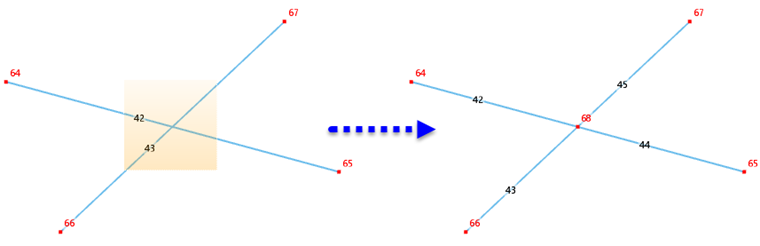

Pour connecter ultérieurement les barres qui se croisent, utilisez la fonction Connecter dans le menu Outils ou le bouton [ T0 ] dans la barre d'outils.

Vous pouvez connecter les barres sans les sélectionner au préalable. Dessinez simplement une fenêtre sur la zone où vous souhaitez connecter les barres. Il n'est pas nécessaire de sélectionner complètement les objets.

Informations

Lors d'un assemblage manuel, les barres d'origine sont divisées par des nœuds standard. Cela crée de nouvelles barres.
