collega aste

Impostazioni generali

Le aste sono collegate automaticamente per impostazione predefinita non appena si incrociano una volta posizionate. L'impostazione corrispondente si trova nella finestra di dialogo 'Impostazioni e opzioni del programma', che è possibile richiamare nel menu Opzioni o con il pulsante opzioni del programma . La connessione è stabilita dai nodi interni del Sul tipo di asta . In questo modo, le aste vengono mantenute.

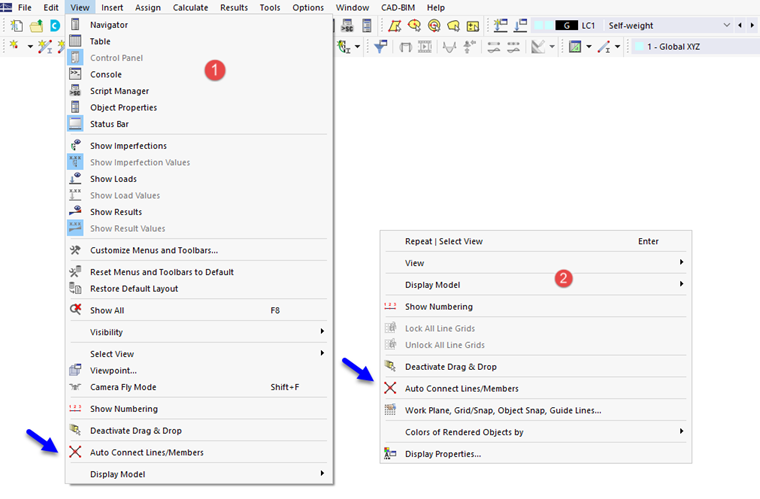

È anche possibile utilizzare il menu Visualizza (1) o il menu di scelta rapida generale (2) per controllare se le aste da posizionare devono essere divise o collegate al nodo comune.

Informazione

Disattiva la funzione, ad esempio, quando si posizionano le diagonali per gli incroci: Le aste di trazione di solito non sono collegate.

Funzione 'Collega'

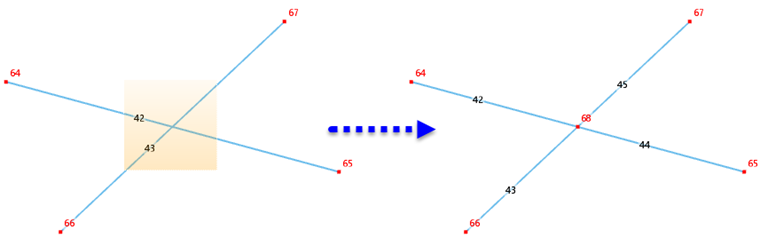

Per collegare le aste che si intersecano successivamente, utilizzare la funzione Collega nel menu Strumenti o il pulsante [ T0 ] nella barra degli strumenti.

È anche possibile collegare le aste senza selezionarle in anticipo. Si vada alla finestra di lavoro e si disegni una finestra in tutta la zona in cui si desidera collegare le aste. Non è necessario catturare completamente gli oggetti.

Informazione

Quando si collegano le aste manualmente, le aste originali sono divise per nodi standard. Questa procedura creerà nuove aste.
