visibilità

Le visibilità forniscono opzioni per visualizzare i ritagli del modello o componenti specifici. Non è possibile solo definire graficamente il modello, il carico o gli oggetti guida contenuti in una visibilità, ma selezionarli secondo vari criteri nel 'Navigatore - Viste'.

Definizione di una visibilità graficamente tramite menu o pulsanti

Per creare una sezione del modello, selezionare prima gli oggetti pertinenti. È possibile utilizzare diverse funzioni di selezione, ad esempio disegnando una finestra, o utilizzare la selezione di oggetti in base a impostazioni specifiche (vedere il capitolo di selezione 003433).

Quindi, il pulsante dell'elenco "Selezione" fornisce varie opzioni per utilizzare la selezione corrente per una visibilità.

Le stesse funzioni sono disponibili con la voce Visibilità nel menu Visualizza. Hanno il seguente significato:

  • Visibilità per oggetti selezionati e correlati: Gli oggetti selezionati vengono visualizzati, compresi i loro oggetti di definizione. Ad esempio, se è stata selezionata un'asta, anche i suoi nodi saranno inclusi nella sezione.
  • Visibilità per oggetti selezionati: Vengono visualizzati solo gli oggetti selezionati. La sezione mostra l'asta selezionata senza nodi.
  • Nascondi oggetti selezionati: Gli oggetti selezionati vengono rimossi dalla visualizzazione.
  • Visibilità per finestra: La visibilità viene creata graficamente disegnando una finestra. Se si disegna la finestra da sinistra a destra, contiene solo gli oggetti che si trovano completamente all'interno dell'area della finestra. Quando si apre la finestra da destra a sinistra, anche tutti gli oggetti che sono tagliati dalla finestra fanno parte della visibilità.
  • Mostra visibilità precedente: L'ultima visibilità attiva viene nuovamente visualizzata (funzione "Annulla").
  • Mostra visibilità inversa: Quando si utilizza questa visibilità, la visualizzazione corrente è invertita. Gli oggetti nascosti appaiono come una nuova visibilità.
  • Annulla modalità di visibilità: La modalità di visibilità viene chiusa e tutti gli oggetti vengono visualizzati di nuovo.

Informazione

Per salvare una visibilità, crea una vista definita dall'utente dalla visualizzazione corrente.

Trasparenza per gli oggetti nascosti

In una visibilità, gli oggetti nascosti sono visualizzati con intensità minore. È possibile regolare il grado di trasparenza nella scheda "Impostazioni" della finestra di dialogo "Opzioni e impostazioni del programma". È possibile accedere a questa finestra di dialogo tramite il menu Opzioni o il pulsante opzioni del programma nella barra dei menu.

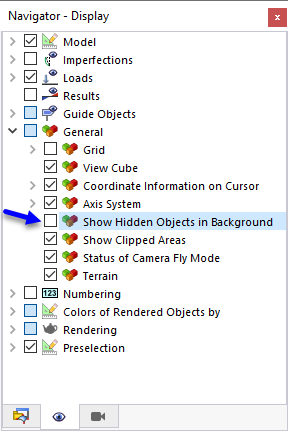

Se si desidera nascondere completamente gli oggetti inattivi, disattivare la casella di controllo corrispondente nel 'Navigatore - Visualizza'.

Definizione di una visibilità nel navigatore

Le visibilità possono anche essere create secondo determinati criteri che devono essere soddisfatti per gli oggetti. È possibile utilizzare le visibilità generate dal programma e le selezioni di oggetti definite dall'utente. Le visibilità sono gestite nel Navigatore-Viste.

Visibilità generate

RSTAB crea automaticamente visibilità per oggetti del modello come nodi e aste secondo determinati criteri. Forniscono una rapida panoramica del modello. È possibile filtrare gli oggetti utilizzando l'elenco; così hai la possibilità di controllare i dati inseriti. Le visibilità sono utili anche per valutare i risultati.

Oltre alla selezione multipla di criteri (impostazione predefinita), è possibile creare set intersecanti. È possibile controllare queste impostazioni con i pulsanti Summe der Sichtbarkeiten e Schnittmenge der Sichtbarkeiten alla fine dell'elenco (vedere la dei pulsanti #table di seguito).

Informazione

Per visualizzare nuovamente tutti gli oggetti, deseleziona la casella di controllo Attiva.

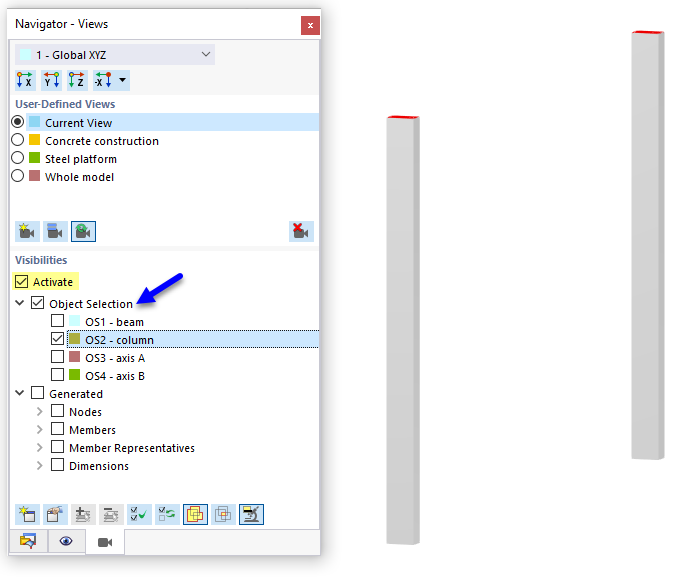

Visibilità dalla selezione di oggetti

Tutte le selezioni di oggetti 'OS' che hai creato (vedi il capitolo Selezioni di oggetti) sono disponibili nell'elenco. Ciò consente di mostrare e nascondere gli oggetti del modello, le imperfezioni, i carichi e gli oggetti guida che soddisfano determinati criteri.

I pulsanti sotto l'elenco Visibilità hanno le seguenti funzioni:

Nuovo Apre il per definire un nuovo sistema operativo
Modifica Apre il per regolare il sistema operativo selezionato
Aggiungi Aggiunge l'oggetto selezionato nella finestra di lavoro alla selezione di oggetti da definire in una finestra di dialogo
Rimuovi Rimuove l'oggetto selezionato nella finestra di lavoro dalla selezione di oggetti da definire in una finestra di dialogo
Selezionare tutto Attiva tutte le selezioni di oggetti nell'elenco
Inverti selezione Inverte la selezione delle selezioni di oggetti
Summe der Sichtbarkeiten Applica la somma dei criteri selezionati per la visibilità
Schnittmenge der Sichtbarkeiten Applica il set di criteri intersecanti selezionato per la visibilità
Zusammenhörende Objekte Controlla se vengono visualizzati anche gli oggetti di definizione appartenenti agli oggetti
