Principale

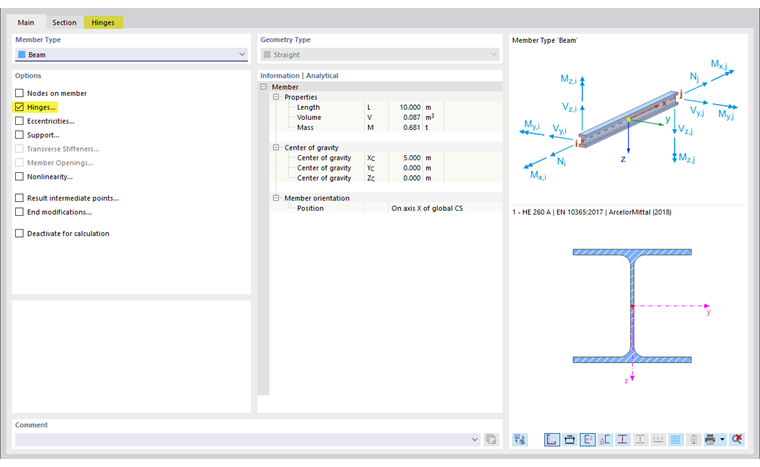

La scheda Principale gestisce i parametri di base dell'asta. Wenn Sie im Abschnitt 'Optionen' ein Kontrollfeld anhaken, wird in der Regel ein weiteres Dialogregister ergänzt. Dort können Sie jeweils die Details festlegen.

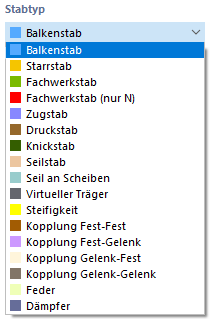

Tipo di asta

Con il tipo di asta si definisce la modalità di assorbimento delle forze interne o quali proprietà si predispongono per l'asta. In der Liste stehen verschiedene Stabtypen zur Auswahl.

Trave

Ein Balken ist ein biegesteifer Stab, der alle Schnittgrößen übertragen kann. Ein Balkenstab besitzt keine Gelenke an seinen Stabenden. Dieser Stabtyp kann durch alle Lastarten belastet werden.

Asta rigida

Ein Starrstab koppelt die Verschiebungen zweier Knoten durch eine starre Verbindung. Er entspricht daher prinzipiell einer Kopplung. Damit lassen sich Stäbe mit sehr großer Steifigkeit unter Berücksichtigung von Gelenken definieren, die auch Federkonstanten und Nichtlinearitäten aufweisen können. Difficilmente si verificheranno problemi numerici in quanto le rigidezze vengono adeguate al sistema.

Für Starrstäbe werden Schnittgrößen ausgegeben, wenn Sie im Navigator - Ergebnisse unten in der Kategorie 'Stäbe' die Ergebnisse für Kopplungen aktivieren.

biella

Ein Fachwerkstab entspricht einem Balkenstab mit Momentengelenken an beiden Enden. Zusätzlich wird die Verdrehung um die Längsachse am Stabanfang durch ein Gelenk φx freigegeben. Bei diesem Stabtyp werden Biege- und Torsionsmomente aus den Lasten des Stabes ausgegeben.

Travatura reticolare (solo N)

Dieser Typ Fachwerkstab mit der Steifigkeit E ⋅ A ist in der Lage, Normalkräfte in Form von Zug und Druck aufzunehmen. Es werden nur Knotenschnittgrößen ausgegeben. Der Stab weist einen linearen Schnittgrößenverlauf auf, sofern keine Einzellast am Stab wirkt. Es wird kein Momentenverlauf ausgegeben, der sich infolge Eigengewicht oder einer Linienlast einstellen könnte. Le forze nodali, comunque, sono calcolate dai carichi delle aste, che garantiscono un trasferimento corretto.

Informazione

Bei einem 'Fachwerkstab (nur N)' ist kein Ausweichen rechtwinklig zu den Hauptachsen möglich. Effekte des Stabknickens werden daher nicht berücksichtigt.

Suggerimento

Der Unterschied zwischen den Stabtypen 'Fachwerkstab' und 'Fachwerkstab (nur N)' wird in einem Webinar an einem Beispiel erläutert.

Asta tesa

Ein Zugstab kann nur Zugkräfte aufnehmen. Der Stabtyp entspricht einem 'Fachwerkstab (nur N)', der bei einer Druckkraft ausfällt.

Die Berechnung eines Stabwerks mit Zugstäben erfolgt iterativ: Im ersten Schritt werden die Schnittgrößen aller Stäbe ermittelt. Erhalten Zugstäbe eine negative Normalkraft (Druck), startet ein weiterer Iterationsschritt. Die Steifigkeitsanteile dieser Stäbe werden nicht mehr berücksichtigt – sie sind ausgefallen. Dieser Prozess wird so lange fortgeführt, bis kein Zugstab mehr ausfällt. Ein System kann durch den Ausfall von Zugstäben instabil werden.

Asta compressa

Ein Druckstab kann nur Druckkräfte aufnehmen. Der Stabtyp entspricht einem 'Fachwerkstab (nur N)', der bei einer Zugkraft ausfällt. Ausfallende Druckstäbe können zu einem instabilen System führen.

Asta instabile

Ein Knickstab entspricht einem 'Fachwerkstab (nur N)', der unbegrenzt Zugkräfte aufnimmt, Druckkräfte jedoch nur bis zum Erreichen der kritischen Kraft. Für den Euler-Fall 2 bestimmt sich diese Kraft wie folgt:

Mit diesem Stabtyp lassen sich oft Instabilitäten umgehen, die bei einer nichtlinearen Berechnung nach Theorie II. oder III. Ordnung durch das Knicken von Fachwerkstäben entstehen. Ersetzt man diese (realitätsgetreu) durch Knickstäbe, wird in vielen Fällen die kritische Last erhöht.

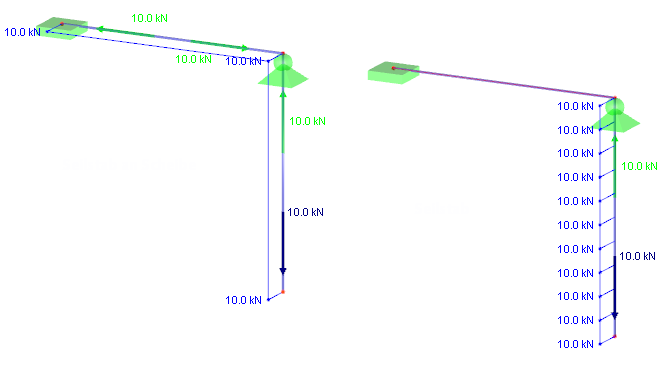

Fune

Ein Seil ist nur auf Zug beanspruchbar. Damit lassen sich Seilketten durch eine iterative Berechnung nach Theorie III. Ordnung unter Berücksichtigung von Longitudinal- und Transversalkräften erfassen.

Seile eignen sich für Modelle, bei denen große Verformungen mit entsprechenden Änderungen der Schnittgrößen auftreten können. Für einfache Abspannungen wie bei einem Vordach sind Zugstäbe völlig ausreichend.

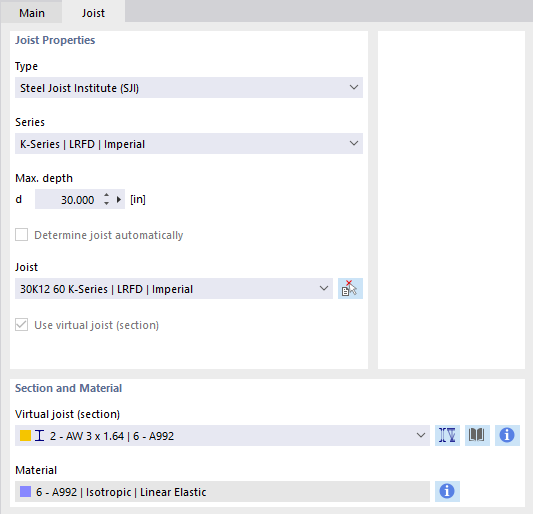

Voce

Dieser Stabtyp ermöglicht es, die Querschnittseigenschaften für Open Web Steel Joists anzusetzen, die das Steel Joist Institute in sogenannten "Virtual Joist"-Tabellen hinterlegt hat. Diese Virtual Joist-Profile repräsentieren äquivalente Breitflanschträger, die der Trägergurtfläche, dem effektiven Trägheitsmoment und dem Gewicht sehr nahe kommen. Der Träger wird damit durch einen Stab mit einem virtuellen Querschnitt ersetzt. So lassen sich komplexe Trageinheiten wie beispielsweise ein Fachwerkträger im Gesamtsystem simulieren.

Wählen Sie in der Liste die 'Reihe' des virtuellen Trägers aus.

In der Liste 'Virtueller Träger' können Sie dann den genauen Typ festlegen.

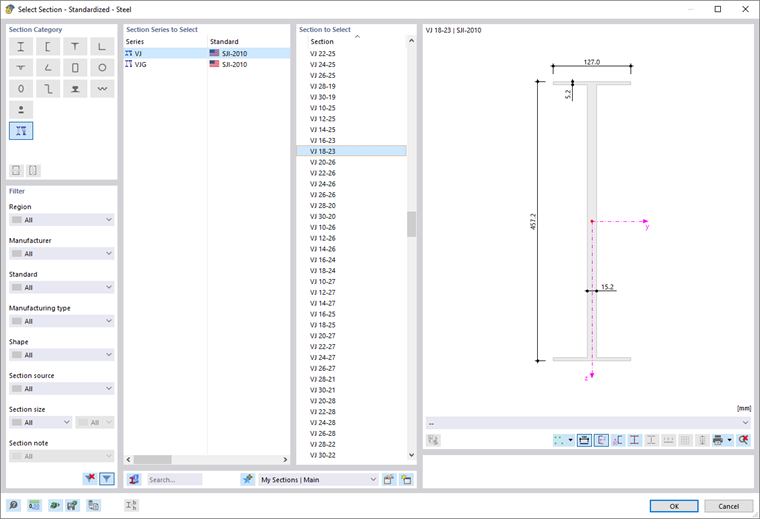

Il Travetto im Abschnitt 'Querschnitt und Material' ermöglicht es, den virtuellen Träger aus der Querschnittbibliothek zu importieren.

Rigidezza

Mit diesem Stabtyp können Sie einen Stab mit benutzerdefinierten Steifigkeiten verwenden. Die Steifigkeitskennwerte sind im Dialog 'Neue Stabsteifigkeit' zu definieren (siehe Kapitel Stabsteifigkeiten).

Accoppiamento

Ein Kopplungsstab ist ein virtueller, sehr steifer Stab mit starren oder gelenkigen Stabenden. Es stehen vier Möglichkeiten zur Auswahl, um die Freiheitsgrade der Anfangs- und Endknoten 'Fest' oder über ein 'Gelenk' zu koppeln. Gli accoppiamenti si possono utilizzare per modellare situazioni speciali per il trasferimento di forze e di momenti. Dabei werden die Normal- und Querkräfte bzw. Torsions- und Biegemomente direkt von Knoten zu Knoten übertragen.

Informazione

Die Steifigkeiten von Kopplungen werden modellbezogen angesetzt, damit keine numerische Probleme entstehen.

Molla

Ein Federstab bietet die Möglichkeit, lineare oder auch nichtlineare Federeigenschaften mit definierbaren Wirkbereichen abzubilden. Für einen Federstab brauchen Sie im Register 'Querschnitt' nur die Stablänge Lz festlegen, keinen Querschnitt: Die Steifigkeit des Stabes ergibt sich aus den Federparametern, die Sie im Dialog 'Neue Stabfeder' definieren (siehe Kapitel Stabfedern).

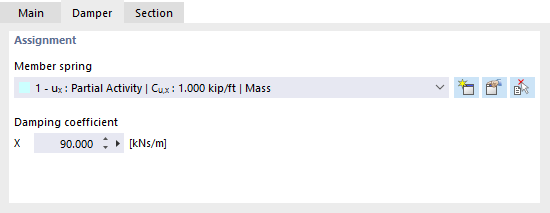

Dissipatore viscoso

Ein Dämpfer entspricht im Prinzip einem Federstab mit der Zusatzeigenschaft 'Dämpfungskoeffizient'. Dieser Stabtyp erweitert die Möglichkeiten für dynamische Analysen nach dem Zeitverlaufsverfahren.

Wie bei einem Federstab brauchen Sie im Register 'Querschnitt' nur die Stablänge Lz festlegen, keinen Querschnitt. Die Steifigkeit des Stabes ergibt sich aus den Federparametern, die Sie im Dialog 'Neue Stabfeder' definieren (siehe Kapitel Stabfedern). Die Dämpfungseigenschaften können Sie über den Dämpfungskoeffizienten X steuern.

Informazione

Hinsichtlich der Viskoelastizität ähnelt der Stabtyp "Dämpfer" dem Kelvin-Voigt-Modell, das aus dem Dämpfungselement und einer elastischen Feder (beide parallel geschaltet) besteht.

Opzioni

In diesem Abschnitt können Sie über die Kontrollfelder weitere Stabeigenschaften festlegen.

Nodo sull'asta

Mit einem oder mehreren Knoten am Stab können Sie den Stab in Segmente gliedern, ohne den Stab zu teilen (siehe Kapitel Knoten ).

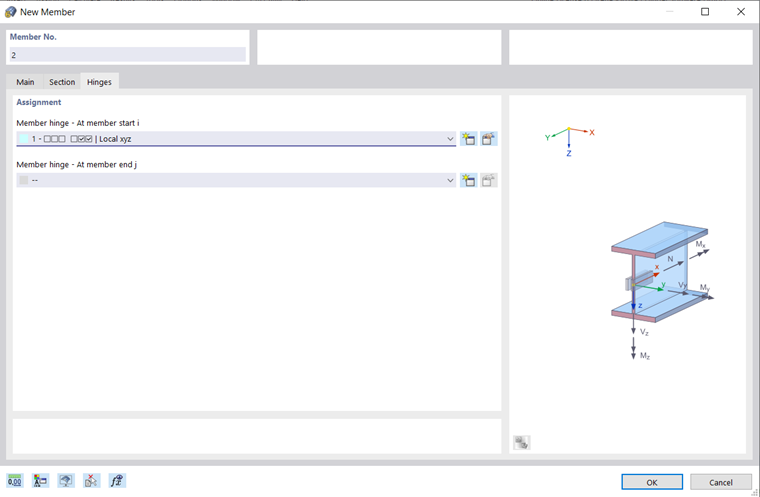

Vincoli interni

Sie können an einem Stab Gelenke anordnen, um die Übertragung von Schnittgrößen an den Endknoten zu steuern (siehe Kapitel Stabendgelenke). Für bestimmte Stabtypen ist die Eingabe gesperrt, da bereits interne Gelenke vorliegen. Sie können dem 'Stabanfang i' und dem 'Stabende j' separat Gelenke zuweisen.

Eccentricità

Exzentrizitäten bieten die Möglichkeiten, den Stab an den Endknoten außermittig anzuschließen (siehe Kapitel Stabexzentrizitäten). Sie können dem 'Stabanfang i' und dem 'Stabende j' separat Exzentrizitäten zuweisen.

Stoccaggio

Sie können dem Stab eine Lagerung zuweisen, die auf seiner ganzen Länge wirksam ist. Die Freiheitsgrade und Federsteifigkeiten sind bei den Lagerbedingungen zu definieren (siehe Kapitel Stablager).

Irrigidimenti trasversali

Quersteifen am Stab haben einen Einfluss auf die Wölbsteifigkeit des Stabes. Sie wirken sich auf die Berechnung mit Wölbkrafttorsion unter Berücksichtigung von sieben Freiheitsgraden aus (siehe Kapitel Stabquersteifen).

Non linearità

Sie können dem Stab eine Nichtlinearität zuweisen. Die nichtlinearen Eigenschaften sind als Stabnichtlinearitäten zu definieren (siehe Kapitel Stabnichtlinearitäten).

Punti intermedi per i risultati

Mit Ergebniszwischenpunkten können Sie die Tabellenausgabe der Ergebnisse entlang des Stabes steuern. Die Teilungspunkte sind im Dialog 'Neuer Stabergebniszwischenpunkt' zu definieren (siehe Kapitel Stabergebniszwischenpunkte).

Informazione

Ergebniszwischenpunkte haben keinen Einfluss auf die Ermittlung der Extremwerte oder den grafischen Ergebnisverlauf.

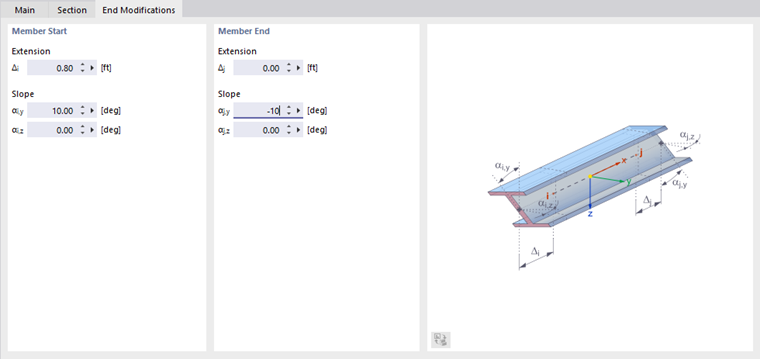

Modifiche alle estremità

Mit Endmodifikationen können Sie die Geometrie des Stabes an seinen Enden grafisch anpassen. So lassen sich Überstände, Verkürzungen oder Abschrägungen für die gerenderte Darstellung aufbereiten.

Informazione

Im Gegensatz zu Stabexzentrizitäten haben Endmodifikationen keine Auswirkung auf die Berechnung.

'Verlängerung': Sie können für den Stabanfang und das Stabende jeweils eine 'Verlängerung' definieren. Ein negativer Wert Δ wirkt sich als Verkürzung aus.

'Neigung': Mit einer Neigung können Sie jedes Stabende abschrägen. Es sind Neigungswinkel um die beiden Stabachsen y und z möglich. Ein positiver Winkel bewirkt eine Drehung im Uhrzeigersinn um die jeweilige positive Achse.

Disattiva per il calcolo

Wenn Sie dieses Kontrollfeld anhaken, wird der Stab einschließlich Belastung in der Berechnung nicht berücksichtigt. So können Sie untersuchen, wie sich das Tragverhalten des Modells ändert, wenn bestimmte Stäbe nicht wirksam sind. Die Stäbe brauchen nicht gelöscht werden; die Lasten bleiben ebenfalls erhalten.
