calcolo

Prima di iniziare il calcolo, è possibile eseguire un Verifica di plausibilità dei dati di input.

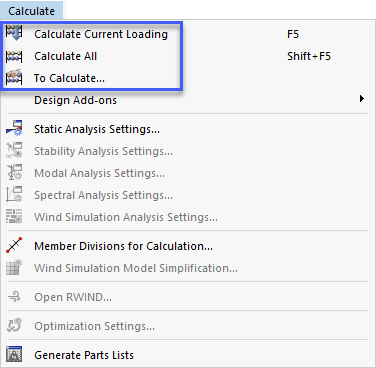

Il menu Calcola offre varie opzioni per avviare l'analisi strutturale del modello. Sono descritti nel capitolo Avvio del calcolo.

Se le opzioni per Calcoli cloud sono attivate, saranno disponibili ulteriori voci di menu.

Nel menu 'Calcola', puoi anche accedere alle dell'analisi statica 003376.

Divisioni dell'asta per il calcolo

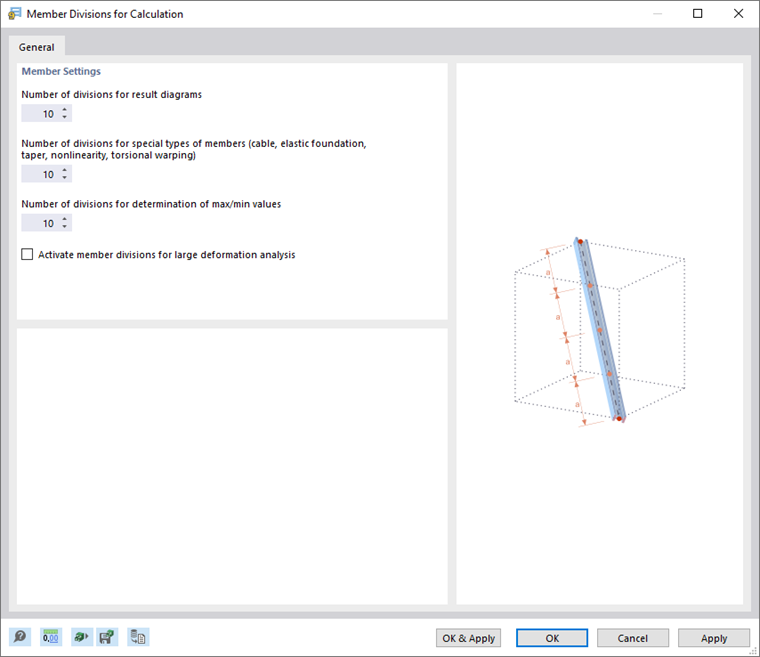

La distribuzione e il grado di infittimento dei risultati grafici si basano sulle impostazioni specificate nella finestra di dialogo 'Divisioni delle aste per il calcolo'. È possibile aprire questa finestra di dialogo utilizzando la funzione Divisioni aste per il calcolo nel menu 'Calcola'.

Numero di divisioni per i diagrammi dei risultati

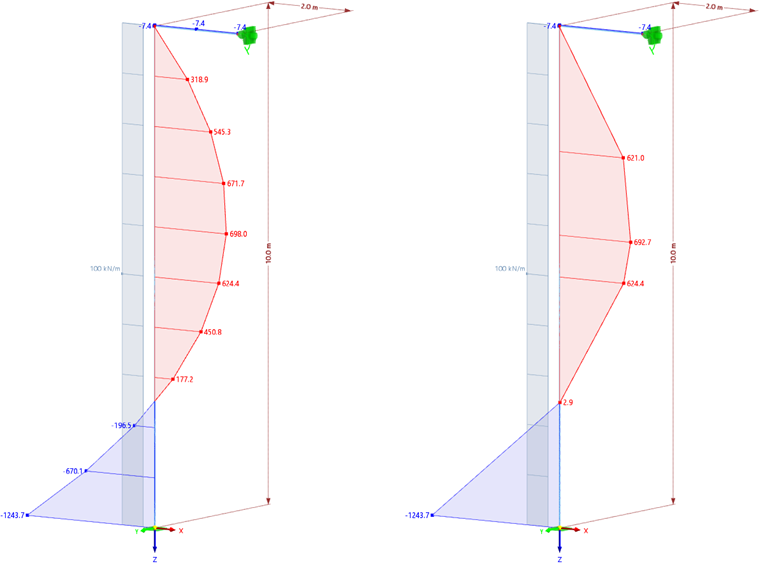

Il valore inserito in questa casella di testo influenza la distribuzione grafica dei risultati delle aste: Ad esempio, se è impostata una divisione di 10, RSTAB divide la lunghezza dell'asta più lunga all'interno del modello per 10. Sulla base di questa lunghezza di divisione relativa al sistema, RSTAB determina le distribuzioni grafiche dei risultati sui punti di divisione per ogni asta (vedi immagine Momenti flettenti).

Numero di divisioni per tipi speciali di aste

In contrasto con l'opzione di divisione sopra descritta, una divisione reale dell'asta è definita da nodi intermedi interni. Questa specifica riguarda le aste di fondazione elastiche con una sezione trasversale asimmetrica (pressioni di contatto), aste rastremate (interpolazione dei valori della sezione) e aste con proprietà plastiche (aree di snervamento).

Numero di divisioni per la determinazione dei valori max/min

Il valore di questa casella di testo specifica la divisione interna in base alla quale vengono determinate le forze interne massime e minime delle aste. Quindi, questa divisione (impostazione predefinita: 10) rappresenta la base per i valori estremi mostrati nelle tabelle dei risultati e nei grafici.

Attiva le divisioni delle aste per l'analisi a grandi spostamenti, stabilità strutturale, analisi dinamica

Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
