Snap ad oggetto

Lo snap ad oggetto facilita la progettazione del sistema strutturale quando si posizionano le aste nella finestra di lavoro. Oltre ai nodi, è possibile utilizzare vari punti di snap.

Come "standard", i nodi, i centri e i punti della griglia di linee sono attivati come punti di snap. Ad esempio, quando si posiziona una nuova asta, avvicinandosi a un oggetto con il puntatore, vengono visualizzati i simboli assegnati. Sono descritti nella di seguito.

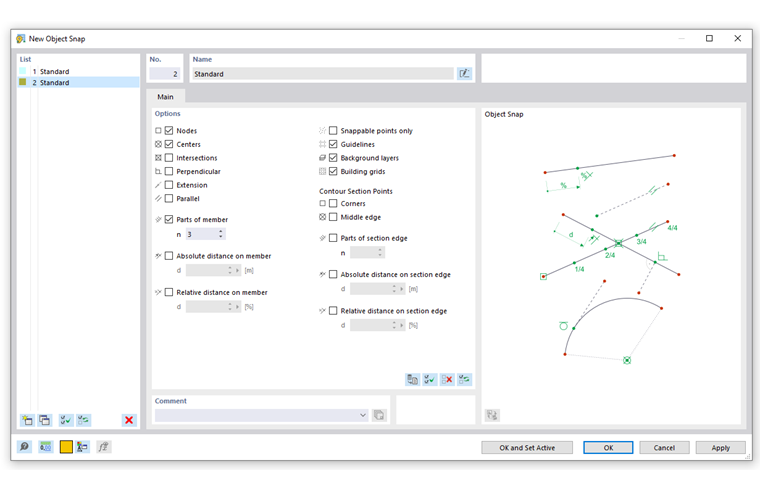

È possibile utilizzare le caselle di controllo per controllare i punti di snap che devono essere utilizzati:

Oggetto Punti di snap
Nodo Nodi liberi e nodi di aste
Centri e fuochi Quando si sposta il puntatore vicino al centro di un'asta, si blocca in posizione.
Intersezioni Punti di intersezione di due aste che non hanno un nodo comune
Perpendicolare Collegamento perpendicolare ad un'asta
Estensione Collegamento alla linea retta di un'asta che è stata preselezionata (brevemente toccata dal puntatore)
Parallelo Posizionamento di un'asta parallela: Dopo aver impostato il nodo iniziale, spostare il puntatore su un'asta della serie. Non appena il puntatore si avvicina a un possibile nodo finale della nuova asta in modo che sia parallelo alla serie, sulle aste appare il simbolo di parallelo.
Tangente Punto di contatto su un arco di cerchio (non rilevante per RSTAB)
Quarti di cerchio Posizioni per la divisione di un cerchio in quarti di punti (non rilevante per RSTAB)
Parti Punti di divisione delle aste: Quando si sposta il puntatore su un'asta, si aggancia alle divisioni definite 'n'. La partizione è visualizzata sul puntatore come frazione.
spaziatura Posizioni per la divisione delle aste date in distanza assoluta o relativa: Quando si sposta il puntatore su un'asta, si aggancia alle distanze definite 'd' dall'inizio e dalla fine dell'asta.
Solo punti snappabili Posizionamento di nodi solo su oggetti già definiti, non nel piano di lavoro
Linee guida Intersezione di due Linee guida
layer guida Intersezioni di due linee di strati di fondo
Griglia edificio Intersezioni di due linee di una di edifici 003355

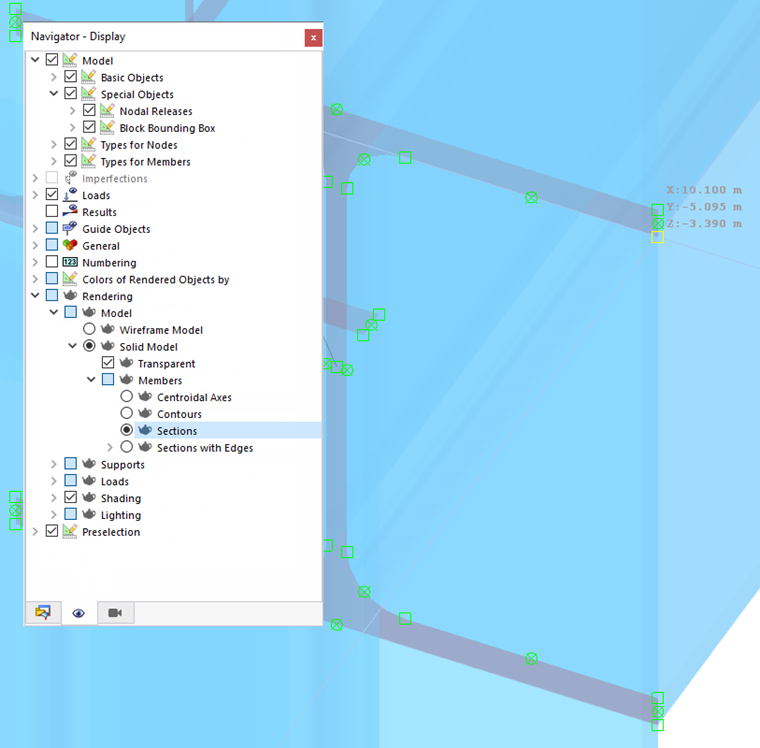

Le opzioni per i 'punti della sezione del contorno' forniscono possibilità di snap per posizioni sulla sezione renderizzata, come angoli, bordi o distanze relative agli angoli sui bordi della sezione. I punti di snap appaiono vicino ai nodi di definizione dell'asta.

Suggerimento

Attiva l'opzione di rendering Sezioni trasversali o Sezioni trasversali con bordi nel 'Navigatore - Visualizza'.

Barra degli strumenti CAD

Nella barra degli strumenti CAD sotto le tabelle, è possibile attivare e disattivare lo snap ad oggetto e le singole funzioni di snap.

I pulsanti hanno le seguenti funzioni:

Snap alla griglia Disattiva la funzione di snap per il Punti della griglia on e off
snap ad oggetto Attiva e disattiva lo snap ad oggetto
Snap ai nodi Snap ai nodi liberi e ai nodi delle linee
Snap ai centri e ai fuochi Snap ai centri e ai fuochi
Snap alle intersezioni Snap alle intersezioni
Snap alle perpendicolari Snap ai punti perpendicolari
Snap alle estensioni Snap alle estensioni
Snap alle parallele Snap a linee parallele
Snap alle tangenti Snap alle tangenti
Snap ai quadranti Snap ai quadranti circolari (non rilevante per RSTAB)
Snap ai punti di divisione Snap ai punti di divisione delle linee
Snap alla distanza assoluta Snap alle posizioni delle linee con distanza assoluta
Snap in distanza relativa Snap alle posizioni delle linee con distanza relativa
Aggancia solo ai punti snappabili Aggancia solo ai punti snappabili
Snap alla griglia di un edificio Snap ai punti di intersezione di una griglia dell'edificio
Snap alle linee guida Snap ai punti di intersezione delle linee guida
Snap ai layer di sfondo Snap ai punti di intersezione dei layer di sfondo
