Relazioni tra casi di carico

Una relazione di caso di carico descrive le regole secondo le quali determinati casi di carico devono essere considerati nelle combinazioni di carico. In questo modo, è possibile definire i casi di carico che si verificano sempre insieme o si escludono a vicenda.

Casi di carico inclusivi

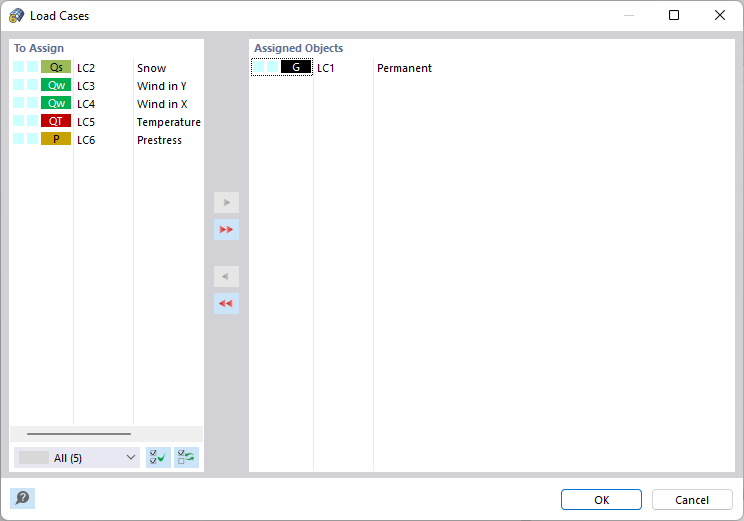

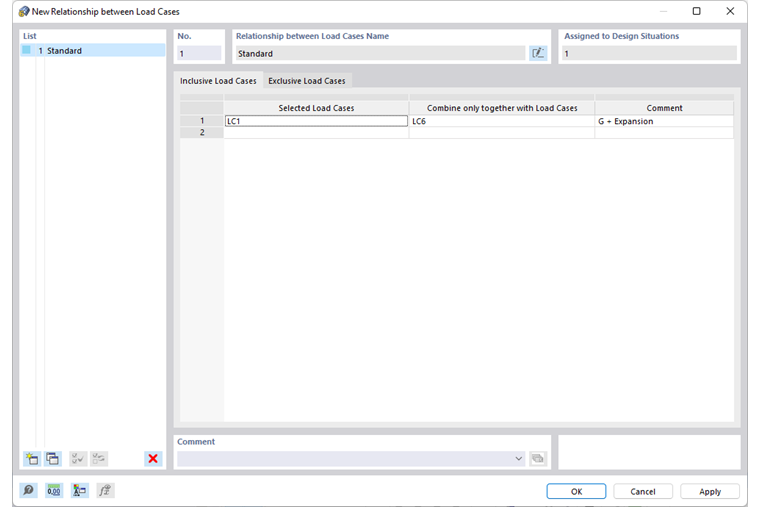

Nella colonna 'Casi di carico selezionati', inserire il numero del caso di carico che agisce sempre insieme ad uno o più casi di carico. Quando si fa clic sulla casella di testo, appare il pulsante Oggetto di modifica . Si utilizza per selezionare il caso di carico in una finestra di dialogo separata.

Selezionare il caso di carico, quindi fare clic sul pulsante Aggiungi . In alternativa, è possibile portare il caso di carico all'elenco 'Oggetti assegnati'.

Nella colonna 'Combina solo con casi di carico', inserire i numeri dei casi di carico che dovrebbero essere considerati solo come accaduti insieme al caso di carico selezionato nelle combinazioni di azioni.

È possibile descrivere diverse dipendenze nelle righe della tabella.

Casi di carico esclusivi

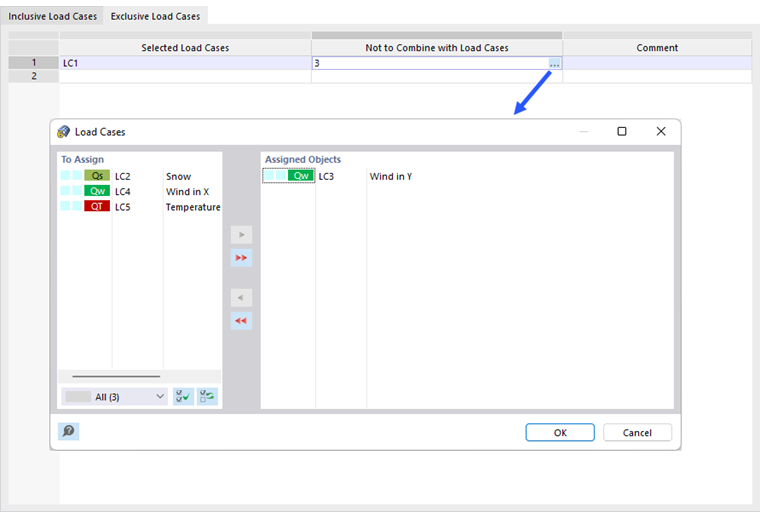

Per ridurre il numero di combinazioni di carico create, è possibile successivamente classificare i casi di carico come mutuamente esclusivi. Definisci i casi di carico che non si verificano mai insieme nelle colonne 'Casi di carico selezionati' e 'Da non combinare con casi di carico' come descritto sopra.

Suggerimento

I casi di carico della categoria di azioni 'Vento' sono generalmente applicati come agenti alternativi. Non è necessario definire alcun criterio che si escluda a vicenda.

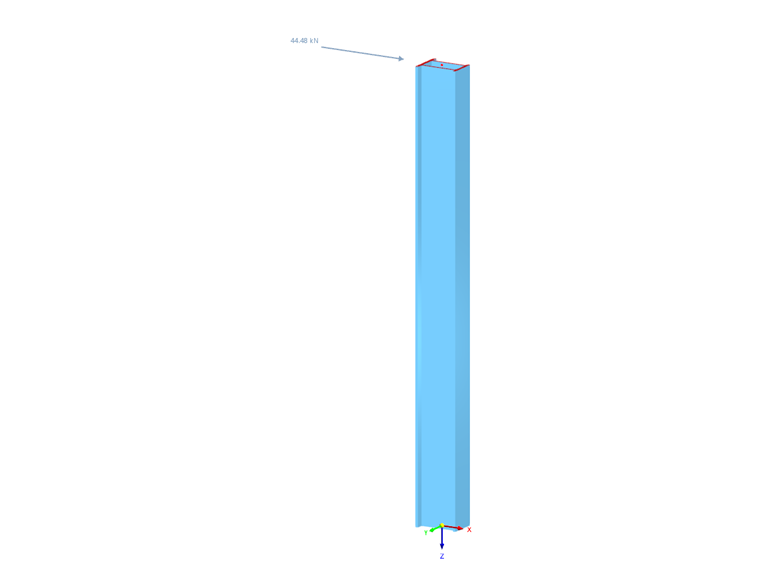

Il seguente modello mostra una colonna con carico del vento pieno e ridotto. Mediante le relazioni definite tra i casi di carico del vento e il carico permanente, è possibile creare le corrispondenti combinazioni di carico in due situazioni di progetto.

Informazione

Puoi modificare la relazione del caso di carico di una situazione di progetto con la funzione # extbookmark manual|opzioni|Considera casi di carico inclusivo/esclusivo # assegna.
