Seleziona il modello, carica o guida gli oggetti che desideri specchiare. Quindi fare clic sul pulsante
(vedere immagine # extbookmark manual|image027068|Strumenti di modellazione#). Nella finestra di dialogo 'Mirror', specificare se gli oggetti devono essere copiati durante il mirroring e definire i parametri.
Base
La scheda Principale gestisce i parametri di base per il mirroring degli oggetti.
Copia
Se non è stato impostato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati saranno specchiati. Se si desidera crearne una copia, selezionare la casella di controllo.
Parametri di mirroring
Definire il 'Sistema di coordinate' in cui gli oggetti devono essere specchiati. È possibile selezionare un sistema di coordinate definito dall'utente nell'elenco o crearne uno nuovo con il pulsante
.
L'elenco 'Piano di mirroring fino a' offre due opzioni per la definizione del piano:
- Punto e piano parallelo: Il piano di specchiatura corre parallela ad un piano del sistema di coordinate specificato. Selezionare il 'Piano' nell'elenco a destra e inserire il 'Punto P' che si trova in quel piano.
- 3 punti: Il piano di specchiatura giace in un punto qualsiasi dello spazio. Inserire le coordinate per 'Punto P1', 'Punto P2' e 'Punto P3' per definire il piano. Utilizzare il pulsante
per definire graficamente i punti.
Numerazione e opzioni

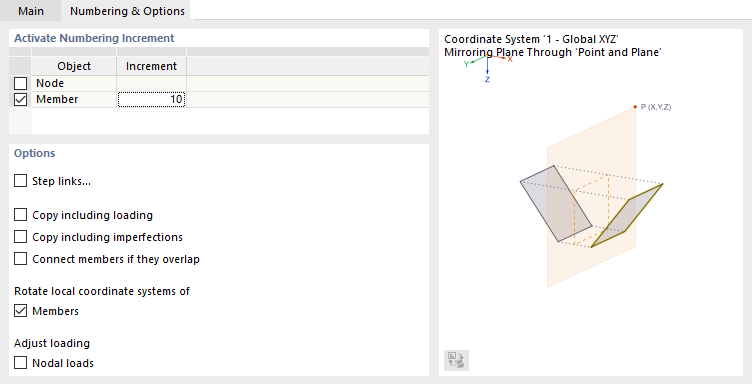

La scheda Numerazione e opzioni viene visualizzata solo durante la copia. Qui puoi influenzare la numerazione di nuovi oggetti ed eseguire impostazioni utili per la copia.
Le funzioni di questo registro sono descritte nei capitoli # extbookmark manuale|numerazioneAndOptionsTab|Sposta e copia # e # extbookmark manual|numerazioneAndOptionsTab|Ruota# capitoli.
Collegamenti degli step
La scheda Link step viene visualizzata se la casella di controllo 'Link step' nella scheda Numerazione e opzioni è selezionata. Le funzioni sono nel capitolo # extbookmark manuale|stepLinksTab|Sposta e copia# capitolo.
