Зеркально

Выберите модель, нагрузку или направляющие объекты, которые вы хотите отразить. Затем нажмите кнопку (см. Рисунок # extbookmark manual|image027068|Инструменты моделирования #). В диалоговом окне 'Зеркало' укажите, должны ли объекты копироваться при зеркальном отображении, и задайте параметры.

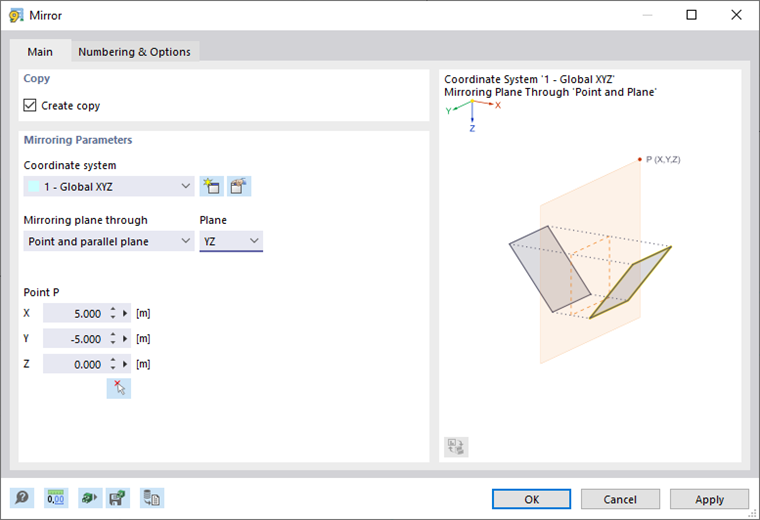

Диалоговое окно ' Зеркало '

Основное

Вкладка Main управляет основными параметрами зеркального отображения объектов.

Копия

Если флажок 'Создать копию' не установлен, выбранные объекты будут отражены. Если вы хотите создать копию, установите флажок.

Отзеркалить параметры

Задайте ' систему координат ', в которой должны быть отражены объекты. Вы можете выбрать пользовательскую систему координат в списке или создать новую с помощью кнопки .

Список 'Зеркальное отражение плоскости через' предоставляет два варианта определения плоскости:

• Точечная и параллельная плоскость: Плоскость отражения проходит параллельно плоскости указанной системы координат. Выберите 'Плоскость' в списке справа и введите ' Точку P ', которая лежит в этой плоскости.
• 3 балла: Плоскость отражения лежит где угодно в пространстве. Введите координаты 'точки P1 ',' точки P2 'и' точки P3 ', чтобы определить плоскость. Используйте кнопку , чтобы определить точки графически.

Нумерация и опции

Вкладка « Нумерация и параметры » отображается только при копировании. Здесь вы можете повлиять на нумерацию новых объектов и задать полезные настройки для копирования.

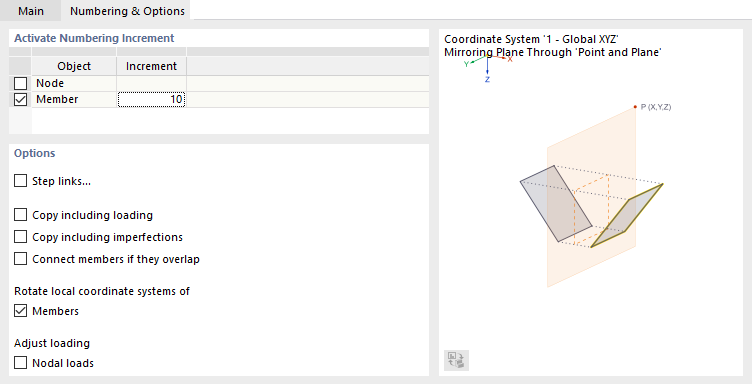

Регулировка нумерации и параметров настройки

Функции этого регистра описаны в главах # extbookmark manual.|numberingAndOptionsTab|Переместить и скопировать # и # extbookmark manual|numberingAndOptionsTab|Поверните # глав.

Настройки связи

Вкладка « Ссылки шага » отображается, если установлен флажок 'Ссылки шага' на вкладке numberingAndOptionsTab Numbering & Options . Функции описаны в главе # extbookmark manual.|stepLinksTab|Переместить и скопировать # главу.
