Начало вычисления

Есть несколько вариантов запуска расчета.

Рассчитать актуальные нагрузки

Если вы хотите рассчитать только результаты текущего загружения или сочетания, выберите в меню Расчет возможность Рассчитать актуальную нагрузку. Alternativ verwenden Sie die Schaltfläche 'Ergebnisse anzeigen'.

Es erscheint die Frage, ob Sie die Ergebnisse berechnen möchten.

Рассчитать все

Wenn Sie sämtliche Lastfälle, Kombinationen und Bemessungssituationen berechnen wollen, wählen Sie im Menü Berechnen die Funktion Alles berechnen. Sie können auch die entsprechende Schaltfläche benutzen.

RSTAB berechnet alle Lastfälle, Lastkombinationen, Ergebniskombinationen und Bemessungssituationen, in denen Eingabedaten vorliegen. Die Berechnung erfolgt parallel unter Verwendung mehrerer Rechenkerne (siehe Bild Berechnungsfortschritt).

Инфо

Verwenden Sie die Funktion 'Alles berechnen' mit Vorsicht: Bestimmte Lastfälle können nicht isoliert auftreten. So wirken Windlasten nur zusammen mit dem Eigengewicht. Beim Berechnen dieser Lastfälle können in Modellen mit Zugstäben oder zugfreien Lagern Instabilitäten auftreten.

Lastfälle, die Sie von der Berechnung ausgeschlossen haben (siehe Kapitel Lastfälle ), werden bei der Funktion 'Alles berechnen' nicht untersucht.

Bestimmte Lastfälle oder Kombinationen berechnen

Wenn Sie nur bestimmte Lastfälle oder Lastkombinationen untersuchen möchten, wählen Sie im Menü Berechnen die Funktion Zu berechnen. Es erscheint der Dialog 'Zu berechnen'.

In der Spalte 'Nicht berechnet' sind alle Lastfälle, Bemessungssituationen und Kombinationen aufgelistet, die Sie angelegt haben. Um einen Eintrag in die Liste 'Zur Berechnung ausgewählt' zu übertragen, können Sie folgende Möglichkeiten nutzen:

  • Doppelklicken Sie den Eintrag.
  • Selektieren Sie den Lastfall oder die Kombination. Mit gedrückter Strg-Taste können Sie mehrere Einträge selektieren. Klicken Sie dann auf die Schaltfläche Добавить .

Mit 'OK' starten Sie die Berechnung der ausgewählten Lastfälle und Kombinationen.

Удаленный расчёт

Wenn die Möglichkeiten für Cloud-Berechnungen aktiviert sind, stehen im Menü 'Berechnen' weitere Einträge zur Verfügung (siehe Bild Menü 'Berechnen' für Cloud-Berechnungen ). Damit können Sie die Berechnung auf einem leistungsstarken externen Server ausführen. Diese Möglichkeit empfiehlt sich insbesondere für komplexe Modelle, die viele Lastkombinationen enthalten.

Инфо

Die Voraussetzungen für die Nutzung von Cloud-Berechnungen sind im Fachbeitrag Cloud-Berechnung beschrieben. Dort finden Sie auch eine detaillierte Anleitung.

Процесс расчета

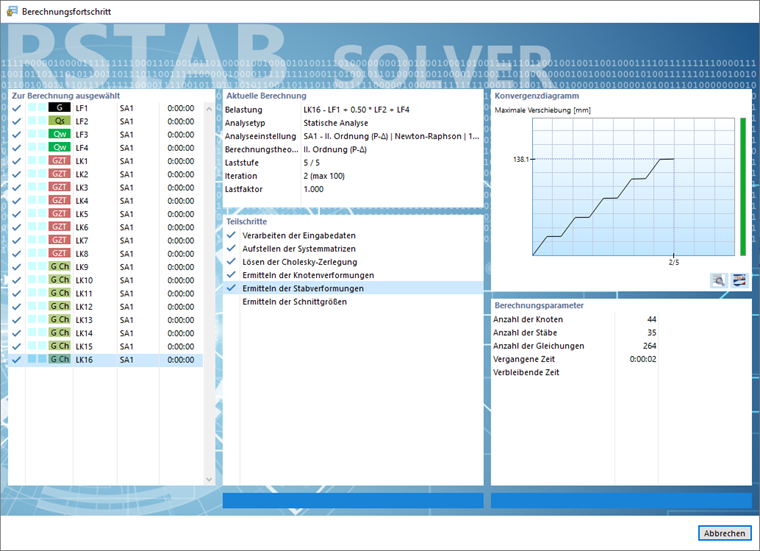

Der Berechnungsablauf wird im Fenster 'Berechnungsfortschritt' angezeigt. Dort können Sie neben den durchlaufenen Phasen auch die Verläufe der maximalen Verschiebungen im 'Konvergenzverlauf'-Diagramm verfolgen.
