Параллельные стержни

Функция Создать параллельные стержни , доступная в меню ИнструментыИзменить стержни , предоставляет различные возможности для параллельного копирования выбранных стержней. В качестве альтернативы можно использовать кнопку Параллельный стержень на панели инструментов CAD (см.|изображение046318|Инструменты моделирования#).

Совет

Вы также можете смещать стержни параллельно без предварительного выбора. Задайте параметры в диалоговом окне 'Новый параллельный стержень со смещением', а затем щелкните по стержням.

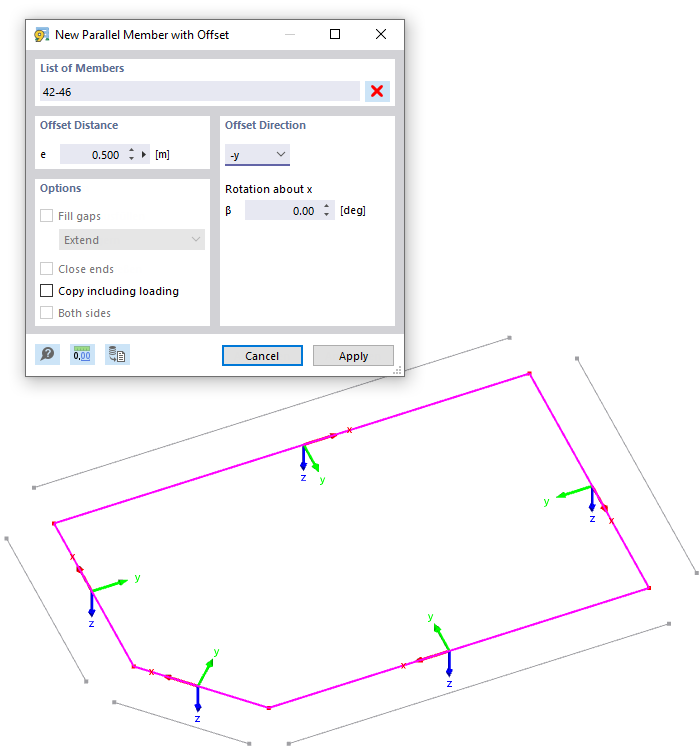

На следующем рисунке показаны несколько стержней, копии которых смещены наружу на расстоянии 50 см.

Расстояние смещения

Введите расстояние, на которое вы хотите скопировать стержни.

Направление смещения

В списке выберите местную ось, в направлении которой должна быть создана копия. Смещения возможны в положительном или отрицательном направлении оси. Местные системы координат стержней отображаются для ориентации.

Если скопированные стержни не лежат в плоскости xz или yz исходных объектов, задайте 'Поворот вокруг x'. Положительный угол β вращает копии по часовой стрелке вокруг положительных осей стержня x.

Опции

Функции в этом разделе диалога все еще в процессе подготовки. Предполагается, что они позволяют соединить копии с исходными стержнями. Дополнительно, можно 'Копировать включая нагрузку', приданную стержням во всех загружениях.
