Топография

Вкладка Terrain используется для численного моделирования ветровых потоков с использованием RWIND. Здесь вы можете определить топологию среды здания.

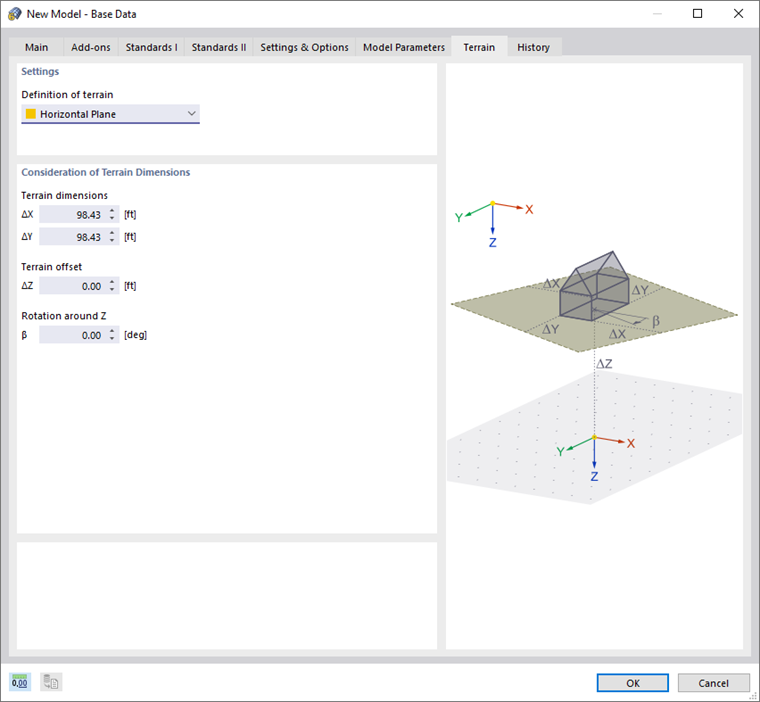

Вкладка "Рельеф" в диалоговом окне "Новая модель - основные данные"

Предпочтения

В списке 'Определение ландшафта' доступны следующие параметры:

• -: без определения рельефа (настройка по умолчанию)
• Горизонтальная плоскость: определение окружающей среды как плоского прямоугольника
• Наклонная плоскость: определение среды в виде плоского прямоугольника в наклонном положении
• Таблица: определение местности в таблице с использованием координат в отдельной вкладке (см. изображение Table' Tab )

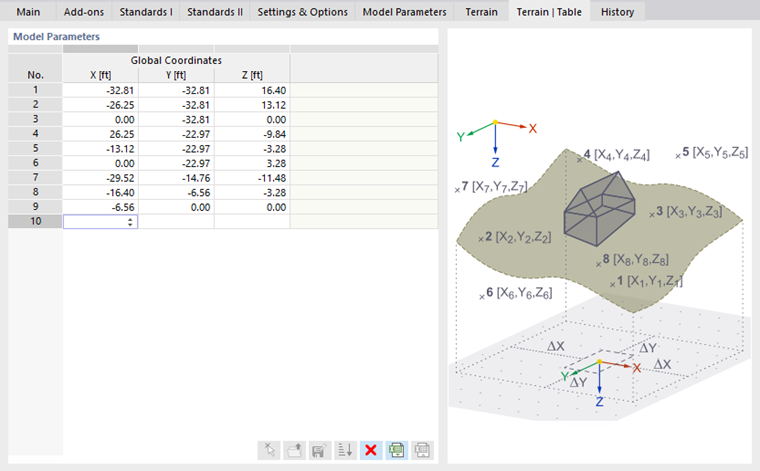

' Рельеф | Таблица '

Учет размеров рельефа

Введите 'размеры местности' прямоугольной области. Значения ΔX и ΔY относятся к источнику модели. Они применяются в положительном и отрицательном направлениях оси соответственно (см. Рисунок диалога).

Для горизонтальной плоскости ландшафта вы можете указать ' смещение ландшафта '; например, для моста, чтобы определить расстояние по вертикали от начала координат модели. Кроме того, возможен ' Вращение вокруг Z ', с помощью которого вы можете вращать прямоугольник ландшафта.
