Мастер сочетаний помогает вам при наложении загружений в сочетания, соответствующие нормам. Он регулирует правила, по которым воздействия комбинируются в расчётной ситуации (см. главу «Расчетные ситуации »).
Мастер комбинаторики активируется автоматически при создании модели (см.|изображение0 25233|'Аддоны' Вкладка#). Мастер комбинаторики можно также деактивировать или активировать в Диалоговое окно Загружения и сочетания .
Мастер комбинаторики управляет спецификациями, на основе которых создаются сочетания. Можно задать несколько мастеров комбинаторики и придать их расчётным ситуациям.
'Название' - это краткое описание. Он зависит от типа генерирования и типа расчета.
Основное

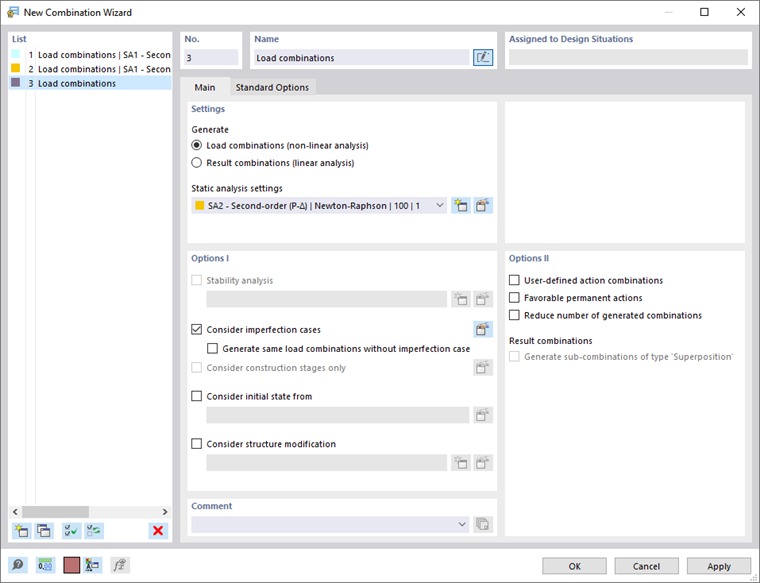

Вкладка "Основные" управляет общими характеристиками мастера, выбранного в 'Списке' слева.
Предпочтения
Опция 'Создать' определяет, будет ли создано Сочетания нагрузок или Расчетные сочетания. Создание сочетаний нагрузок предустановлено, потому что нелинейные эффекты и результаты по методу второго порядка правильно определяются только с помощью сочетаний нагрузок.
В списке 'Настройки статического расчета' можно выбрать метод расчёта, в соответствии с которым будут рассчитываться сочетания (см.
Опции I
Если активирован аддон https://www.dlubal.com/ru/produkty/programma-rascheta-karkasov/addony-dlja-rstab-9/dopolnitelnye-raschety/ustojchivost-konstrukcii в общих данных модели (может потребоваться лицензия) можно при создании сочетаний учесть характеристики 'расчета на устойчивость'.
Флажок 'Учитывать случаи несовершенства' определяет, будут ли сочетания созданы с несовершенствами или без них (см. раздел Случаи несовершенств). Функция 'Создать одинаковые сочетания нагрузок без случая несовершенства' позволяет создать сочетания один раз с несовершенствами и один раз без них.
Если вы активируете флажок 'Учитывать начальное состояние из', вы можете выбрать загружение во вкладке Исходное состояние, деформации которого представляют начальное положение для созданных сочетаний нагрузок. Аналогично, сочетания можно создавать как с начальным состоянием, так и без него.
Флажок 'Учитывать модификацию конструкции' позволяет учитывать корректировку жесткости или специальную обработку нелинейностей в сочетаниях нагрузок (см. раздел Модификации конструкции).
Опции II
Если вы активируете флажок 'Пользовательские сочетания воздействий', никакие сочетания воздействий не будут созданы (см. главу Сочетания воздействий). Все воздействия нужно комбинировать вручную.
С помощью функции 'Благоприятные постоянные воздействия' можно во время генерирования различать благоприятно и неблагоприятно действующие постоянные воздействия. Они включены в суперпозицию с определенными частичными коэффициентами надежности. Создаются дополнительные сочетания нагрузок.
С помощью флажка 'Уменьшить количество созданных сочетаний' вы можете в общем ограничить количество загружений, возникающих в сочетаниях нагрузок. RFEM определяет, какие загружения обеспечивают положительные или отрицательные внутренние силы и деформации. Затем все положительно действующие и все отрицательно действующие загружения сочетаются. Таким образом, сочетания будет учитывать только те загружения, которые имеют отношение для максимальных или минимальных значений.
Для 'расчетных сочетаний' можно создавать суб-сочетания типа сочетания 'Суперпозиция', включая содержащиеся компоненты (см. главу «Расчетные сочетания »).
Стандартные опции
Вкладка Стандартные опции управляет основными настройками для наложения определённых категорий воздействий.
Опции адаптированы к стандарту. Например, для EN 1990 можно пренебречь определенными совокупностями, если они имеют низкую вероятность появления. Таким образом, снеговую нагрузку, например, можно проигнорировать в качестве главного воздействия ветра для определенных свойств модели. Если активировать одну из этих опций, то количество созданных сочетаний будет соответственно уменьшено.
Исходное состояние
В закладке « Начальное состояние» можно выбрать загружение, деформации которого представляют собой начальную позицию для созданных сочетаний. Таким образом, можно учесть, например, влияние предварительного напряжения.
Список в разделе диалога 'Присвоено для' позволяет настроить тип начального состояния для выбранного загружения. Отдельные параметры описаны в Раздел Загружения .
