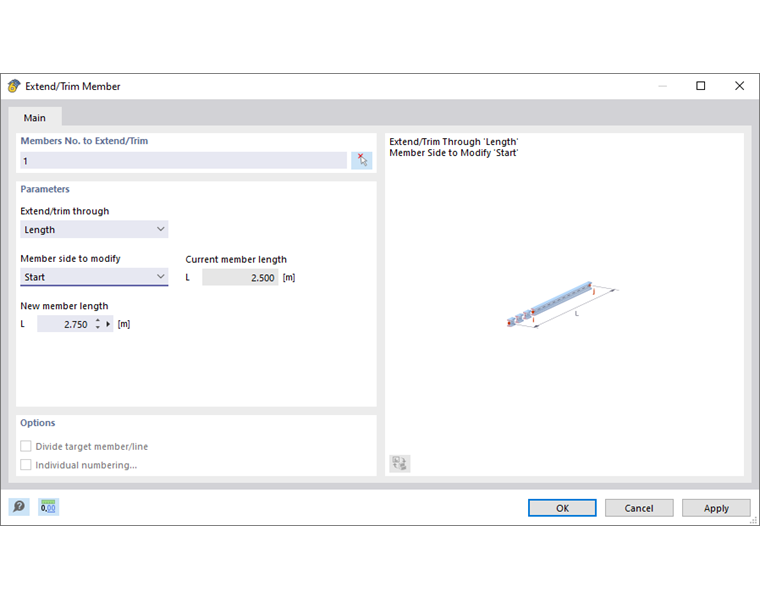

RSTAB предлагает возможность настройки длины стержня с помощью диалогового окна. Щелкните правой кнопкой мыши на стержень, чтобы открыть контекстное меню объекта. Затем выберите функцию « Продолжить/обрезать стержень ». Таким образом, можно не только отрегулировать длину в целом, но и продолжить стержень на другой объект.

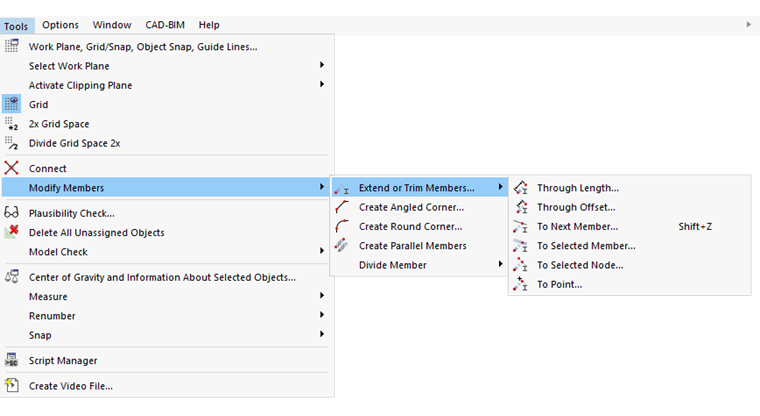

Доступ к функциям редактирования можно получить также в меню «Инструменты», выбрав возможность « Изменить стержни » → « Продлить или обрезать стержни ».
В качестве альтернативы, можно использовать кнопку списка
на панели инструментов CAD (см.|изображение046318|Инструменты моделирования#).
В списке 'Продолжить/обрезать через' доступны следующие параметры:
- Длина: Изменяет общую длину стержня на пользовательские размеры.
- Отступ: Продлевает одну или обе стороны стержня на размер смещения Δ. Отрицательное значение укорачивает стороны.
- К следующему стержню: приводит к продолжению ближайшего стержня, который пересекается с прямой линией стержня.
- К выбранному стержню: Удлиняет стержень перпендикулярно другому стержню, номер которого указан или задан графически с помощью кнопки
. Перпендикулярная точка на стержне определяется с помощью 'Расстояния'.
- К точке: Продлевает стержень до любой точки, координаты которой должны быть указаны или заданы графически с помощью кнопки
.
- К выбранному узлу: Продлевает стержень до узла, номер которого должен быть указан или задан графически с помощью кнопки
.
Функции 'К точке' и 'К выбранному узлу' полезны для продолжения стержня в пределах плоскости, которая состоит из стержня и точки или узла.
В списке 'Сторона стержня для изменения' укажите направление, в котором должно быть выполнено изменение длины:
- Оба: приводит к корректировке с обеих сторон. Либо общая длина L относится к центру стержня, либо стержень растягивается с обеих сторон на смещение Δ - или до следующих двух стержней.
- Начало: Длина стержня регулироваться только на стороне начального узла.
- Конец: Длина стержня регулируется только на стороне конечного узла.
