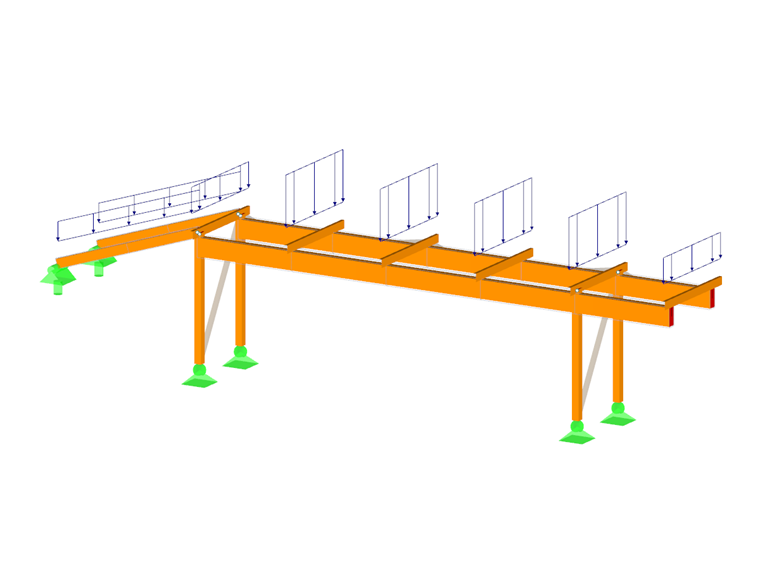

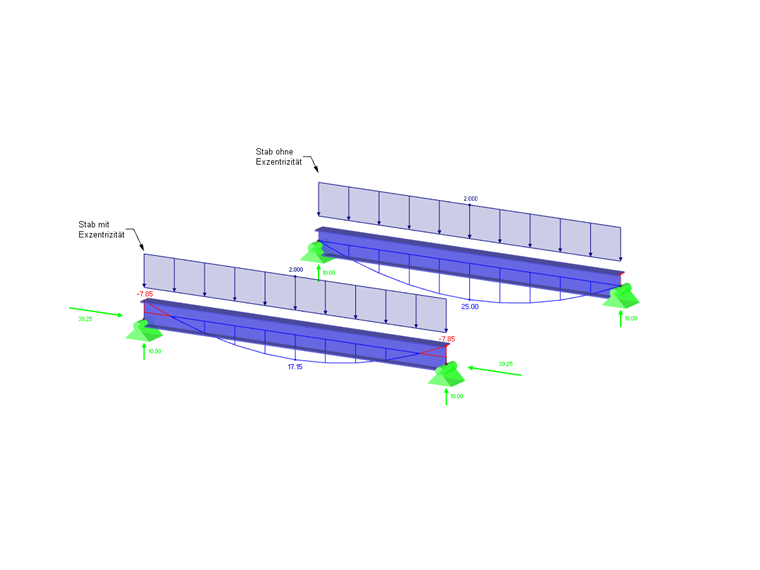

В RSTAB длина стержня соответствует расстоянию между двумя конечными узлами. Таким образом, реальность представлена только для поперечных соединений или балок перекрытия. Эксцентриситет стержня позволяет соединять стержни эксцентрично с помощью определенных торцевых сечений стержня. Таким образом, расчетные моменты на горизонтальных балках могут быть уменьшены для рам с большим сечением колонн. Эксцентриситеты стержней учитываются путем преобразования степеней свободы в местной матрице жесткости стержня.
Совет
Эксцентриситет стержня можно проверить в режимах отображения 'Твердой модели'
и 'Прозрачной модели'
.
Тип эксцентриситета
Вы можете определить эксцентриситет стержня относительно других объектов или в абсолютных значениях.
Абсолютные ординаты

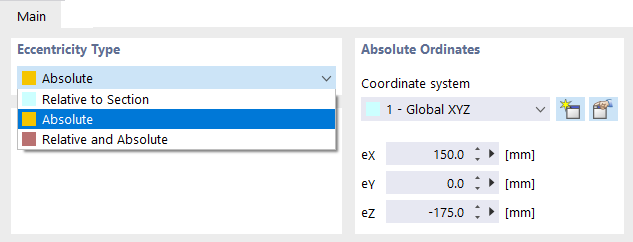

Если тип эксцентриситета не определен как ' относительно сечения ', вы можете указать эксцентриситет в этом разделе диалога (см. Изображение image022597 Выбор типа эксцентриситета ). В качестве систем отсчета можно определить местную систему координат xyz, глобальную систему координат XYZ или заданную пользователем систему координат UVW.
Расположение сечения
Используйте флажки, чтобы определить точку сечения, в которой применяется эксцентриситет. Сечение будет перемещено на это расстояние к центру тяжести узла.

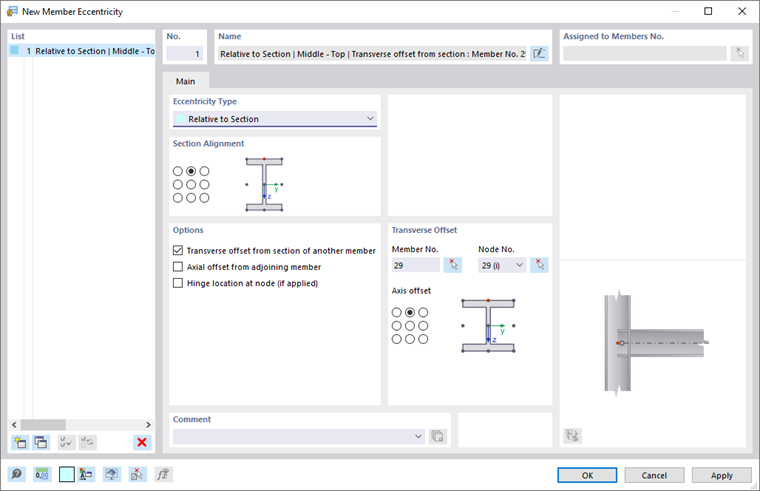

Выбрав точку в середине верхней полки, как показано на изображении image022596 Эксцентриситет нового стержня , можно, например, прикрепить горизонтальную балку своим верхним краем к колонне с помощью соединения заподлицо.
Опции
Поперечное смещение
Поперечное смещение размещает стержень на определенном расстоянии от сечения другого стержня. После установки флажка вы можете определить параметры в разделе диалога transverse-offset Поперечное смещение .
Осевое смещение от соседних стержней
Осевое смещение подходит, например, для эксцентрического соединения горизонтальной балки с полкой колонны. Расстояние определяется по геометрии поперечного сечения примыкающего элемента. Графика диалога иллюстрирует действие флажка.
Расположение шарнира в узле
Если на конце стержня есть шарнир, вы можете повлиять на положение шарнира с помощью флажка: Если флажок снят, шарнир применяется к смещенному, эксцентриковому концу стержня. Если поставить галочку, петля будет лежать прямо на узле.
Поперечное смещение
Введите номер стержня, поперечное сечение которого должно быть учтено при расчете эксцентриситета. Вы также можете определить этот элемент графически с помощью кнопки
.
Затем создайте 'смещение оси' с помощью флажков: Эта точка профиля определяет расстояние стержня от сечения стержня, указанного здесь.
