Использование мульти-печати

В этой главе описывается, как распечатать графику из нескольких окон и как использовать выбранные виды для массовой печати.

Печать нескольких окон

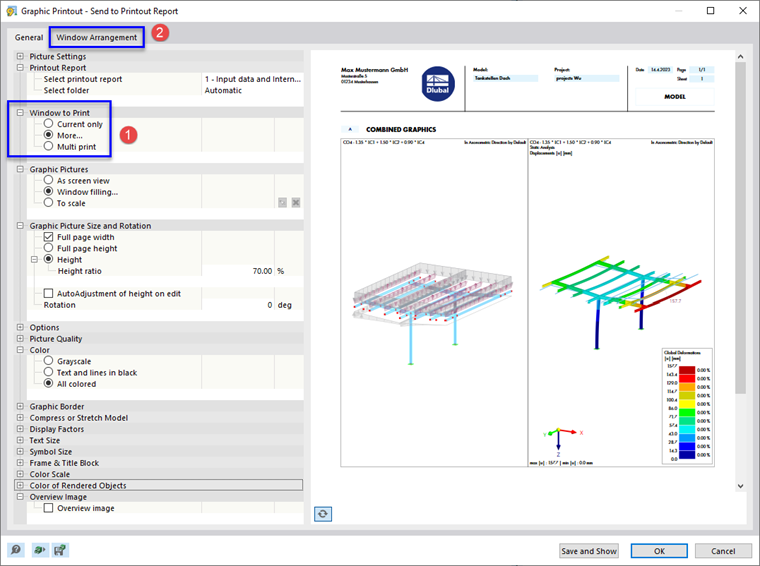

При использовании нескольких окон для отображения вашей модели, вы также можете задокументировать области окон на одной странице. Активируйте опцию Дополнительно в диалоговом окне 'Графическая распечатка ', которое в данном случае доступно в пункте' Окно для печати ' (1).

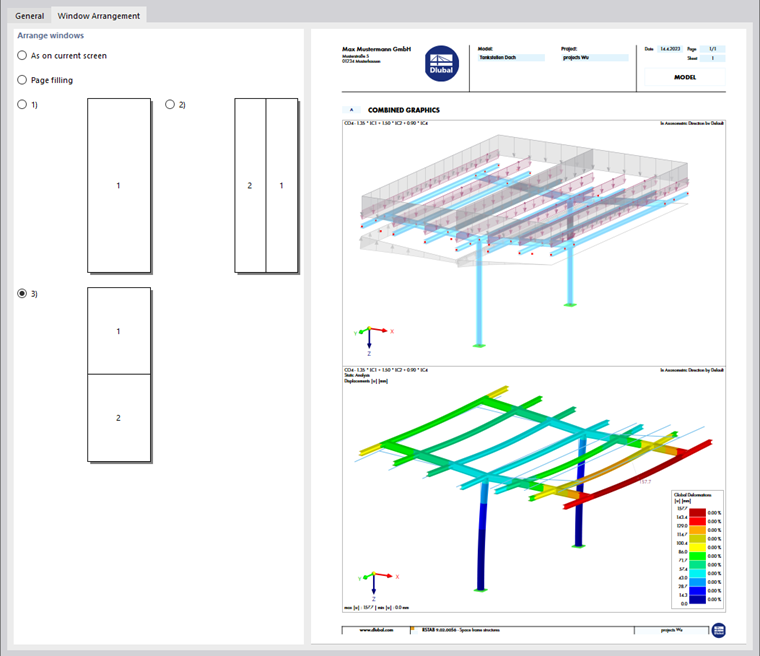

Перейдите на вкладку « Расположение окон » (2).

Вы можете указать способ расположения окон на листе:

  • Как на текущем экране: Окна расположены на странице так, как они представлены в рабочем окне. Если они лежат рядом друг с другом в рабочем окне, изображения будут выше их ширины при печати в портретном формате.
  • Наполнение страницы: Каждое окно печатается на одной странице.
  • 1): Распечатывается только первое окно (слева или вверху рабочего окна).
  • 2): Окна располагаются рядом друг с другом.
  • 3): Окна располагаются одно под другим.
Инфо

Печатать на листе можно только графику одной и той же модели. Перекрестная распечатка модели не представляется возможной.

Серийная печать

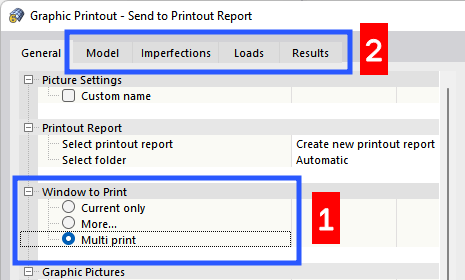

Вы можете использовать текущий вид для массовой печати, чтобы создать графику для нагрузок, внутренних сил и деформаций. Для этого активируйте в диалоговом окне # extbookmark manual|image028475|Диалоговое окно «Графическая распечатка №» - опция « Мультипечать » (1).

В диалоговое окно добавляются дополнительные вкладки (2). Определите, какие графики модели, несовершенства, нагрузки и результаты должны быть созданы автоматически (2).

model

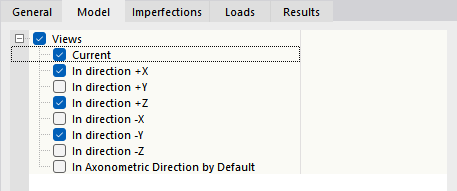

В дополнение к текущему виду, на вкладке 'Модель' доступны семь стандартных видов. Установите флажок ' Просмотры ', если вы хотите выбрать одно или несколько из этих представлений для распечатки.

Несовершенства

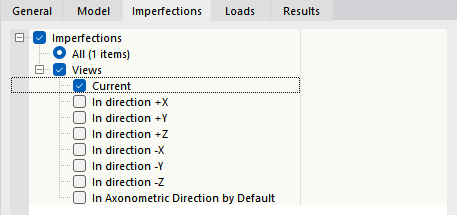

Установите флажок ' Несовершенства ', если вы хотите, чтобы случаи несовершенства отображались в виде нескольких отпечатков. Если вы создали несколько случаев несовершенства, но хотите распечатать только выбранные варианты, активируйте опцию ' Выбрать '. Затем вы можете определить случаи несовершенства в новом диалоговом окне (см. Описание в разделе load Loads ).

В дополнение к текущему виду доступны семь стандартных видов для графики дефектов.

Нагрузки

Установите флажок ' Загружения/сочетания нагрузок ', если вы хотите, чтобы изображения нагрузок для загружений и сочетаний нагрузок выполнялись в виде нескольких отпечатков.

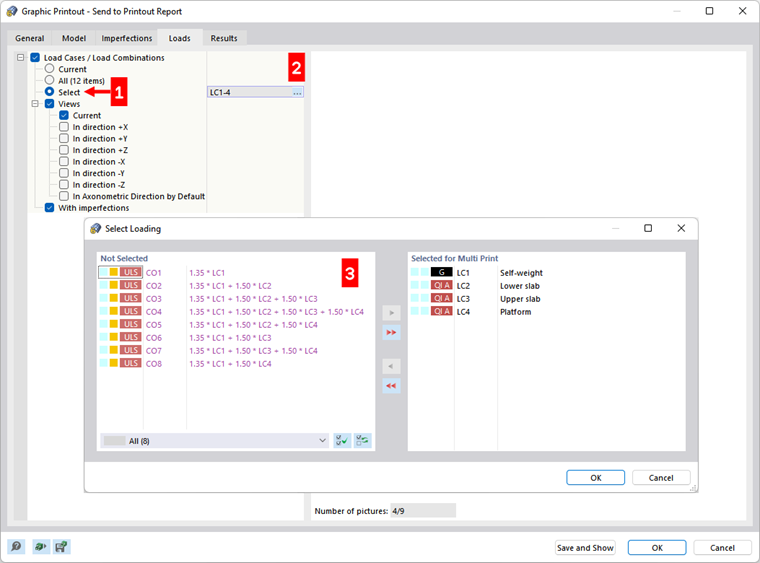

Если вы хотите распечатать только определенные загружения, активируйте опцию 'Выбрать' (1). Щелкните в поле ввода справа с номерами загружений, чтобы появилась кнопка Редактирование объекта (2). Нажмите эту кнопку, чтобы открыть диалоговое окно ' Выбрать нагрузку '. Там можно, как в главе # extbookmark manual|caseTab|В главе «Диспетчер отчетов распечатки» вы можете определить загружения и сочетания для мульти-печати (3).

В дополнение к текущему виду доступны семь стандартных видов для графики нагрузок.

Флажок 'С дефектами' определяет, будут ли дефекты отображаться в загружаемых изображениях.

Результаты

Инфо

Эта вкладка доступна, когда результаты отображаются в рабочем окне.

Установите флажок ' Загружения/сочетания нагрузок ', если вы хотите, чтобы результаты для загружений и сочетаний нагрузок были в виде нескольких отпечатков. Если вы хотите распечатать результаты определенных нагрузок, активируйте опцию ' Выбрать '. Затем вы можете определить загружения или сочетания в новом диалоговом окне (см. Описание в разделе load Loads ).

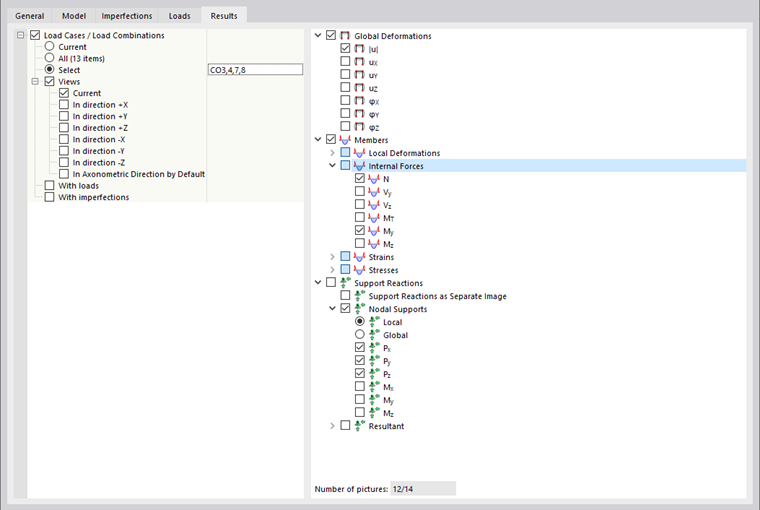

Определите результаты, которые вы хотите распечатать как графику, в дереве каталогов справа. Если вы поставите галочку, соответствующее изображение будет подготовлено для выбранных загружений и сочетаний в активированных видах.

Инфо

Обратите внимание на ' количество изображений ', отображаемое под деревом результатов. Если возможно, ограничьте автоматическую графику важными результатами.

В дополнение к текущему виду доступны семь стандартных видов для графики результатов.

Флажки 'С нагрузками' и 'С дефектами' определяют, будут ли изображения и дефекты отображаться на графике результатов.

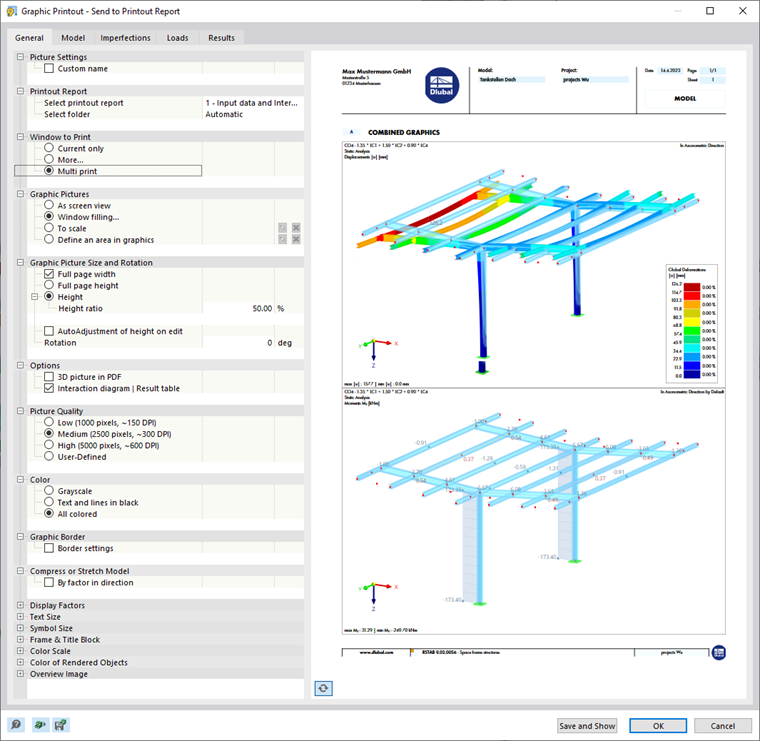

На вкладке 'Общие' вы можете проверить предварительный просмотр мульти-печати.
