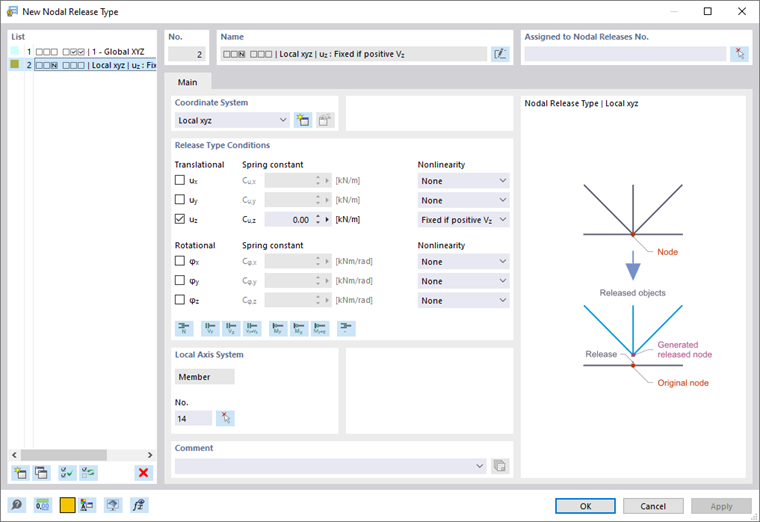

Для каждого выпуска узла должны быть указаны свойства, которые управляют передачей деформаций (и, следовательно, внутренних сил) между исходным узлом и его копией. Этот тип узловой разблокировки описывает свойства шарнира на невидимом элементе между двумя узлами.
система координат
Освобождение смещений и вращений может быть связано с одной из следующих систем осей:
- Локальный стержень или линейная система осей x, y, z
- Общая система координат X,Y,Z
- Пользовательская система осей U, V, W
Если используется локальная система осей стержня, введите номер соответствующего объекта в разделе local-cs Система местных осей .
Условия типа высвобождения
Условия типа выпуска делятся на 'поступательные' и 'вращательные' степени свободы. Первые описывают смещения в направлении местных или глобальных осей; последние описывают вращения вокруг этих осей.
Чтобы определить выпуск, установите флажок для соответствующей оси. Галочка указывает на то, что смещение или вращение объекта ' в соответствующем направлении возможно. Затем постоянная поступательной или поворотной пружины устанавливается на ноль. Вы можете настроить 'постоянную пружины' в любое время, чтобы смоделировать упругий шарнир. Введите жесткость пружины в качестве расчетных значений.
В столбце 'Нелинейность' вы можете отдельно управлять высвобождением для каждого компонента деформации. В зависимости от степени свободы для выбора доступны соответствующие записи в списке нелинейностей.
Нелинейности описаны в главе # extbookmark manual.|выход из работы|Петли стержней # глава.
Местная система координат
Этот раздел диалога отображается, если деблокировка относится к местной системе координат. Введите номер стержня, который будет использоваться в качестве ссылки. Вы также можете использовать кнопку
, чтобы определить элемент графически.
