Диаграммы результатов

Вы можете оценить диаграммы результатов стержней, наборов стержней и представителей в диаграммах. Сначала выберите объект в рабочем окне. Удерживайте клавишу Ctrl, чтобы выполнить множественный выбор. Затем откройте диаграммы результатов, используя один из следующих вариантов:

  • Меню 'Результаты' → Результаты для выбранных элементов/наборов элементов
  • Пункт контекстного меню «Диаграммы результатов»

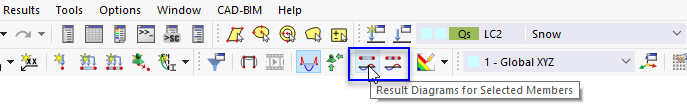

  • Кнопка ' Диаграммы результатов '

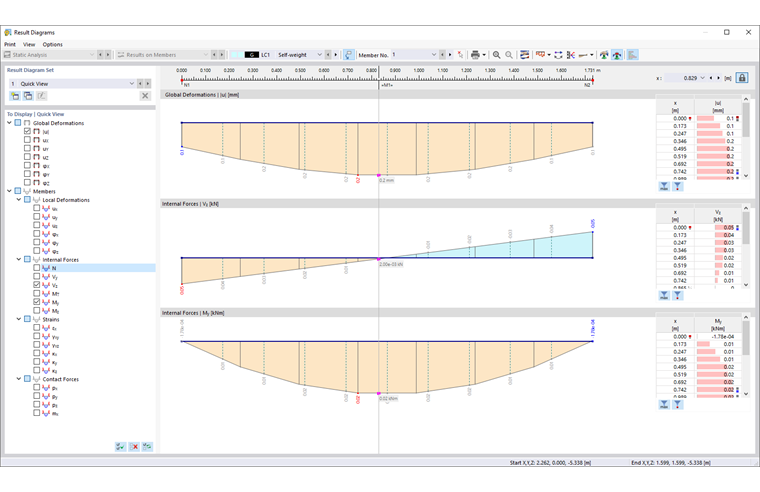

Появится диалоговое окно 'Диаграммы результатов'.

Панель инструментов

Выбранный тип объекта устанавливается в списке ' Результаты по элементам/наборам элементов '. Вы также можете выбрать другой тип.

В списке загружений и сочетаний можно переключаться между отдельными результатами.

Для стержней и наборов стержней отображаются номера выбранных объектов. Если вы хотите проверить результаты другого объекта, выберите его номер в списке или используйте кнопку Выбрать индивидуально для графического выбора.

Кнопки имеют следующие функции:

  1. table.uni #

ширина = 10%|ширина = 90%
Отображение объекта в таблицах |Синхронизирует диаграммы с типами результатов, активированными в навигаторе (актуально для нескольких наборов диаграмм результатов )
Распечатка |Печатает текущие диаграммы результатов
Vergrößern |Увеличивает диаграммы результатов
Verkleinern |Уменьшает диаграммы результатов
Anzeigeeigenschaften |Открывает диалоговое окно ResultDiagramsForDialogOptionsPage Display Properties для настройки отображения
Mehrere Ergebnisverläufe |Управляет отображением диаграмм результатов image027533 нескольких объектов
Umkehren |Меняет направление диаграммы результатов
Vertikale Achse |Показывает или скрывает ординаты с максимальными значениями
Glättung aus |Показывает фактическую диаграмму результатов или сглаженные результаты (кнопка списка)
Glättungsbereich definieren |Открывает диалоговое окно ResultDiagramsSmoothingRangesDialog Smooth Ranges of Result Diagrams
Glättungsbereich ein/aus |Включает или выключает плавные диапазоны
контрольная шкала |Показывает или скрывает цветные шкалы отношений для значений таблицы

  1. /#

Блок эпюр результатов

Раздел окна в левом верхнем углу позволяет сохранять диаграммы. ' Быстрый просмотр ' с выбранными результатами предустановлен.

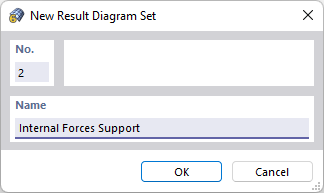

Чтобы сохранить текущие настройки диаграммы, нажмите кнопку Новые . Введите описание в диалоговом окне ' Новый набор диаграмм результатов '.

После нажатия кнопки «ОК» результирующие диаграммы станут доступны в списке как ' Набор диаграмм результатов '.

Инфо

Кнопка Отображение объекта в таблицах управляет типами результатов, которые отображаются при переключении между наборами диаграмм результатов: Если он активирован (по умолчанию), появляются первоначально сохраненные диаграммы. Если вы деактивируете функцию, текущие категории навигатора будут применены к другим диаграммам.

Навигатор

В навигаторе отметьте типы результатов, которые вы хотите оценить на диаграмме: Деформации, внутренние силы, перекосы или контактные силы. Каждый тип результата представлен на отдельной диаграмме.

Диаграммы

В основной области окна вы можете увидеть диаграммы выбранных типов результатов. Вы можете настроить размер экрана с помощью кнопок Vergrößern и Verkleinern .

Если вы перемещаете мышь по стержню или набору стержней, отображаются значения "перемещения" соответствующего x-положения. Позиция 'x' относится к началу элемента или набора элементов; он отображается вверху справа. Вы также можете ввести координату x в текстовом поле. Чтобы зафиксировать указатель в определенном месте, нажмите кнопку Aufsperren .

Если отображаются схемы нескольких объектов, можно настроить представление с помощью кнопки списка Mehrere Ergebnisverläufe . Для выбора доступны различные варианты.

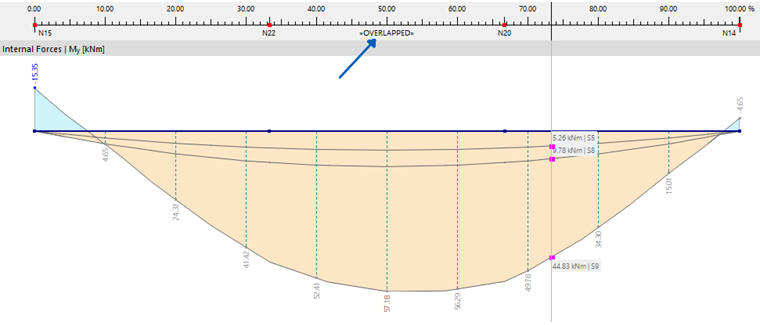

На следующем рисунке показаны моменты My трех стержней в перекрывающемся представлении.

Перекрывается с опцией ' | Только конверт ', серые линии и значения на диаграмме будут опущены.

В правой области окна значения результатов перечислены в таблицах. Это результаты, доступные для граничных узлов, а также для местоположений экстремальных значений и точек деления. Последние соответствуют разделениям элементов, указанным в ручном диалоге # extbookmark |membersTab|Деления стержней для расчета №.

Вы можете отфильтровать результаты, используя кнопки под таблицами.

  1. table.uni #

ширина = 10%|ширина = 60%
Maximalwerte |Показывает только крайние значения
Knotenwerte |Показывает только значения концов

  1. /#

Изобразить параметры

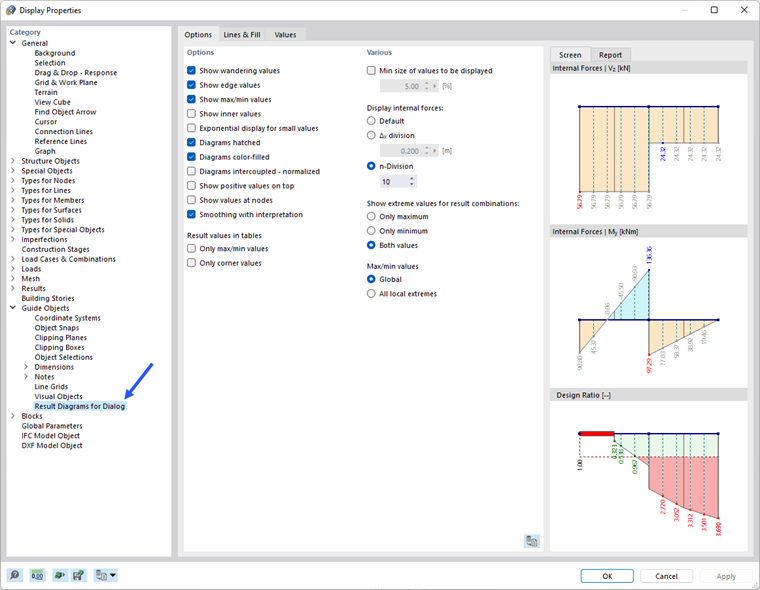

Чтобы настроить отображение диаграмм результатов, нажмите кнопку Anzeigeeigenschaften на панели инструментов. Диалоговое окно 'Свойства экрана' позволяет настраивать цвета, линии и значения.

Плавные диапазоны для диаграмм результатов

Вы можете усреднить значения результатов с помощью определяемых пользователем ' сглаженных диапазонов ', чтобы подготовить результаты для инженерных целей. Таким образом, вы можете, например, уменьшить пики момента над опорами.

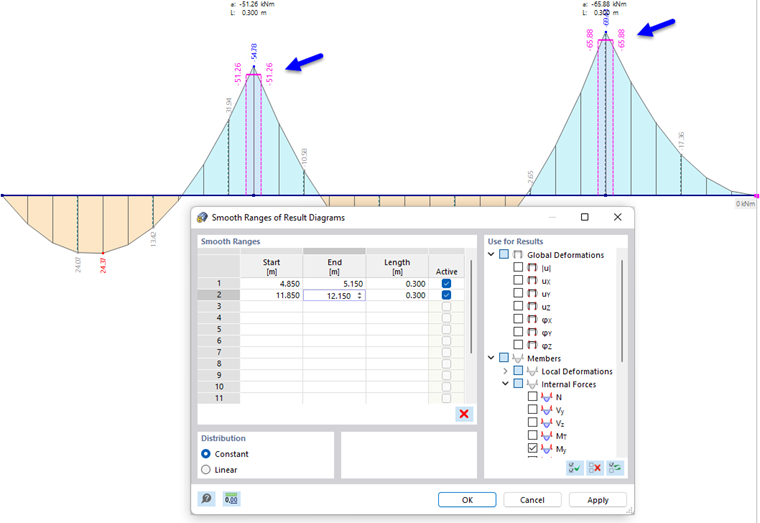

Нажмите кнопку Glättungsbereich definieren на панели инструментов, чтобы открыть диалоговое окно ' Сглаженные диапазоны диаграмм результатов '.

В таблице 'Smooth Ranges' укажите зоны, средние значения которых вы хотите определить. Записи для начала, конца и длины являются интерактивными. Установите флажок ' Активно ', чтобы указать, какая область будет учитываться на диаграмме.

В разделе 'Применить к результатам' выберите деформации, внутренние силы или искажения, для которых результаты должны быть сглажены.

В разделе диалога 'Распределение' можно указать, будут ли значения в сглаженном диапазоне отображаться с постоянным (как показано на изображении выше) или линейным распределением.
