Решётка здания

Пользовательские сетки зданий облегчают моделирование балочных и сетчатых конструкций. Точки пересечения плоской или пространственной сетки, состоящей из линий, предоставляют точки определения для узлов и стержней. Вы можете использовать решётку здания для настройки объектов, при условии, что фиксация объекта с помощью функции 'Сетка здания' активирована (см. раздел Фиксация объектов). Это можно также быстро сделать с помощью кнопки в руководстве .

Предустановлены четыре типа решеток, которые можно при необходимости настроить и использовать для ввода.

Типы предустановленных решёток зданий

В диалоговом окне «Новая решётка здания» можно создать пользовательскую решётку.

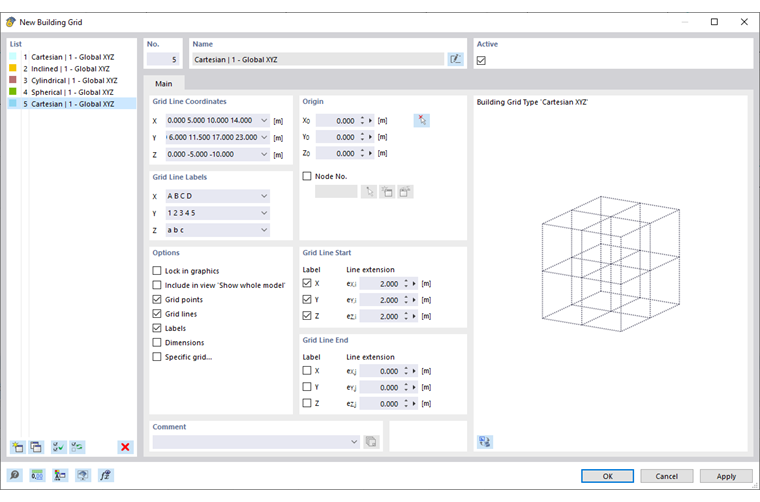

Диалоговое окно "Новая решётка здания"

Флажок Активный определяет, будет ли выбранная решетка отображаться в рабочем окне.

В закладке Основные данные задаются основные характеристики решётки здания.

Координаты линий решётки

В данном разделе диалога введите координаты положения линий решетки. Используйте пробелы в качестве разделителей (см.Диалоговое окно «Новая решётка здания»). Только не забудьте убедиться, что координаты расположены в возрастающем или убывающем порядке.

Для обычной решётки введите координату первой линии. Затем добавьте количество других линий решетки и умножьте значение на расстояние (пример: «4*5 000» означает «Четыре дополнительные линии, каждая на расстоянии 5 000 м»).

При создании специальной решетки путем поворота (цилиндрического или сферического), можно задать углы и расстояния поворота в пользовательских полях ввода.

Метки линий решётки

В этом разделе диалога затем определите описания, которые вы хотите задать линиям решетки. Элементы, установленные по умолчанию, добавляются автоматически при вводе координат в разделе диалога выше. Всплывающая подсказка также предоставляет полезную информацию.

Начало

Поместите нулевую точку решетки в существующий или новый «Узл». Также можно поместить начало в любой точке, введя ее координаты или задав точку графически с помощью кнопки .

Опции

В этом разделе диалога можно индивидуально настроить отображение решётки здания:

• Блокировать в графике: Решетка не может быть перемещена графически.
• Включить в вид «Показать всю модель»: Решетка отображается в общем виде.
• Точки сетки: Изображаются точки пересечения линий решетки.
• Линии решётки: Отображаются все линии решетки.
• Метки: Описания линий решетки отображаются при активации опций «Метод» для начала линии решетки и конца линии решетки.
• Размеры: Изображаются размеры точек сетки.
• Конкретная решётка: Решетку линий можно наклонить и повернуть или выровнять по объекту-ориентиру (см. вкладку Особая решетка).

Начало линии решетки/конец линии решетки

С помощью «Удлинения линии» можно продолжить линии решетки за пределы граничных точек пересечения линий. Укажите размеры для соответствующих осей.

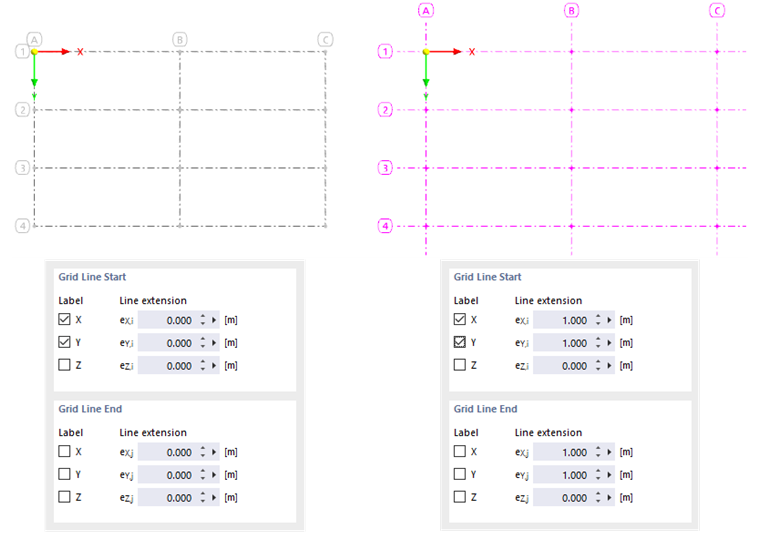

Решётки без продолжения линии (слева) и с расширением линии (справа)

Флажки «Метка» определяют, будут ли описания отображаться на линиях решетки и для каких осей и концов линий показаны метки.

Конкретная решётка

Вкладка « Конкретная решетка» отображается в случае, если во вкладке «Основные данные» была выбрана функция «Конкретная решетка». Здесь можно изменить тип сетки, повернуть ее или выровнять по другому объекту.

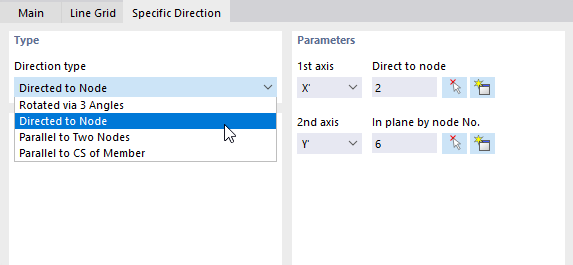

Конкретное выравнивание решётки здания

Типы

«Тип решётки» описывает основную геометрическую форму решётки здания. Для выбора в списке доступны следующие функции:

• Декартова: Решетка будет создана в декартовой системе координат.
• Наклонная: Ортогонально ориентированная решётка повёрнута на {%><#inCLination угол наклона]].
• Цилиндрическая: Решетка создается путем вращения точек вокруг оси Z.
• Сферическая: Решетка создается путем вращения точек вокруг двух осей.

Определите «Систему координат», к которой относится решётка здания. Можно выбрать Пользовательскую систему координат из списка или создать новую с помощью кнопки .

«Тип поворота» определяет способ поворота решётки здания. Для выбора в списке доступны следующие функции:

• Повернуто через 3 угла: поворот решетки вокруг глобальных осей на углы α_X', α_Y' и α_Z'
• Направлено к узлу: выравнивание осей решетки X' и Y' к узлу
• Параллельно двум узлам: выравнивание решетки к линии соединения двух узлов
• Параллельно СК линии/стержня: выравнивание решетки по местным осям линии или стержня

Параметры поворота

Данный раздел диалога адаптирован для «Типа поворота». Здесь можно задать объекты или углы поворота.

Углы наклона

Этот раздел диалога отображается для типа решётки «Наклонная». Вы можете задать углы поворота α вокруг осей X, Y и Z.
