Этот мастер нагрузок поможет вам пропорционально приложить любую линейную нагрузку к стержням. Например, вам не нужно вручную определять нагрузки на стержни для балочной решетки.
Основное

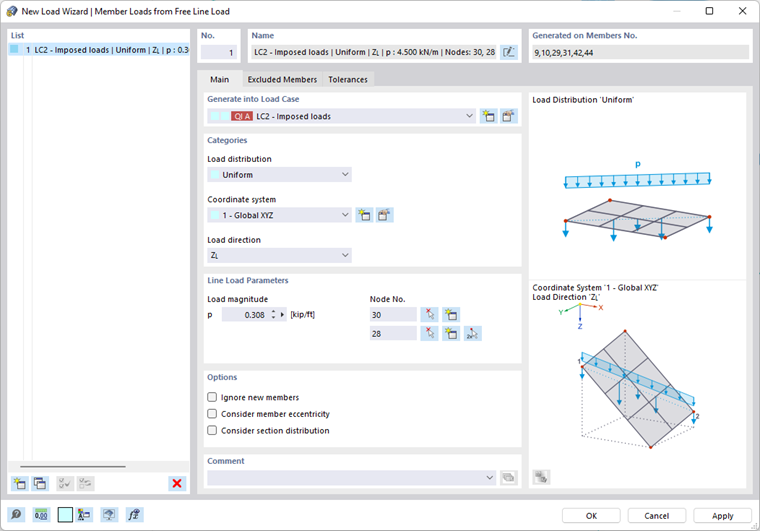

Вкладка Main управляет параметрами нагрузки.
Создать в загружение
В списке выберите загружение, которому вы хотите назначить нагрузки. Используйте кнопку
, чтобы создать новое загружение.
Категории
Распределение нагрузки
В списке есть различные варианты для выбора того, как действует линейная нагрузка:
- Униформа: Нагрузка имеет постоянную величину.
- Линейный: Нагрузка распределяется линейно переменно. В разделе диалога 'Параметры нагрузки на линию' вы можете указать три опорных узла с соответствующими значениями нагрузки.
Система координат
Линейная нагрузка может действовать перпендикулярно плоскости нагрузки (' Local z ') или по отношению к глобальной системе координат XYZ. Кроме того, вы можете выбрать пользовательскую систему координат или создать новую.
Направление нагрузки
Если линейная нагрузка действует не перпендикулярно плоскости нагрузки, а в направлении глобальной оси, в списке представлены различные варианты.
Линейная нагрузка может быть связана с истинной длиной (например, весовой нагрузкой) или предполагаемой длиной (например, снеговой нагрузкой). Направление нагрузки показано в эскизе диалога.
Параметры нагрузки на линию
Введите величину равномерной линейной нагрузки. Если нагрузка является линейно переменной, вы можете определить количество двух узлов с назначенными нагрузками. Используйте кнопку
, чтобы выбрать узлы графически в рабочем окне. Если подходящий узел, необходимый для назначения нагрузки, еще не существует, его можно создать с помощью кнопки
.
Опции
Если вы установите флажок 'Блокировать для новых стержней ', линейная нагрузка действует только на существующие стержни в области линии, определенной двумя узлами в разделе' Параметры нагрузки на линию ' . Любые элементы, которые вы добавите в эту область позже, не получат никаких компонентов линейной нагрузки.
Параметр 'Учитывать эксцентриситет стержня' определяет, действует ли линейная нагрузка на стержни в плоскости без учета эксцентриситета (настройка по умолчанию). Если этот флажок установлен, линейная нагрузка не применяется к стержням, для которых доступно смещение вне плоскости.
С помощью флажка 'Учитывать распределение сечений' можно указать, действует ли линейная нагрузка, возникающая в результате определения конуса, на наклонные стержни (настройка по умолчанию). Если установить флажок, то линейная нагрузка не будет применяться к стержням в плоскости нагрузки с неравномерным распределением сечения (см.|распространение|Сечение#).
Исключенные стержни
На вкладке « Исключенные стержни » можно указать, что стержни, такие как связи, не получают никаких пропорциональных нагрузок.
Выберите элементы графически с помощью кнопки
, либо по отдельности, либо с помощью элемента шаблона, работающего 'параллельно' со всеми элементами без нагрузки.
Допуски
На вкладке « Допуски » можно установить критерии, по которым стержни и узлы оцениваются как принадлежащие плоскости или линии. Параметры находятся в главе # extbookmark manual|допускиTab|Нагрузки на стержни из раздела "Нагрузка на площадь".
