Репрезентанты стержней

Представители стержней - это образцы для объектов, которые имеют идентичные свойства с точки зрения материала, сечения, типа стержня и длины. Этих представителей можно понимать как «шаблоны членов». Они облегчают оценку и документирование результатов. Поскольку анализируется только стержень с определяющими внутренними силами и моментами всех подобных типов, представители стержней обеспечивают хороший обзор как в программе, так и в распечатке.

Инфо

Чтобы использовать представителей персонала, активируйте эту опцию в основной информации о модели на вкладке # extbookmark manual|варианты|Вкладка Settings and Options #.

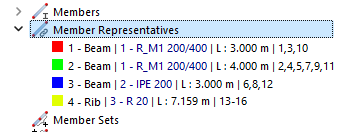

Представители не создаются вручную, а автоматически создаются RSTAB на основе свойств стержней в модели. Они перечислены в навигаторе.

Как показано на рисунке выше, RSTAB создает два представителя для бетонных стержней, которые имеют одинаковое сечение, но разную длину.

Инфо

Цветные символы представителей также отображаются на графике. Разные цвета для стержней одного типа позволяют быстро распознавать ошибки ввода.

По умолчанию RSTAB создает представителей по следующим критериям:

  • Материал кладки
  • Сечение
  • Тип линии
  • Тип стержня
  • длина стержня

Помощник представителя персонала позволяет уточнить указанные критерии. Мастер находится на вкладке 'Представители участников' диалогового окна 'Модель - Базовые данные ', которое можно открыть с помощью кнопки Редактирование общих данных или ярлыка' Представители участников ' меню в навигаторе.

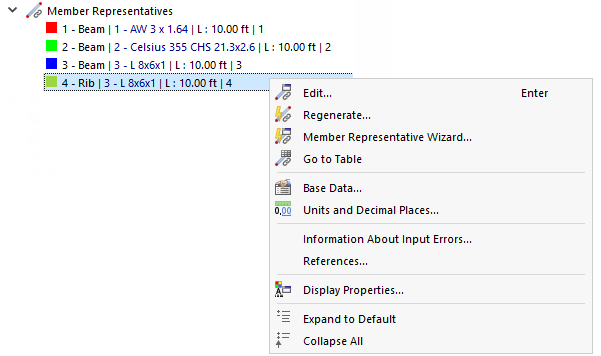

Вы можете проверить свойства представителя в диалоговом окне ' Изменить представителя члена '. Откройте диалоговое окно с помощью функции контекстного меню « Изменить » (см. Изображение image025458 'Представители участников' - Контекстное меню ) или дважды щелкнув запись навигатора.

' Список ' предоставляет обзор всех представителей модели. В разделе диалога 'Элементы' отображаются номера элементов, которые имеют одинаковые свойства и назначены выбранному представителю.

На вкладке "Основные" вы можете увидеть ' сопоставления ' и ' информацию | Аналитические ' по расчету конструкций. ' Сводка ' показывает, среди прочего, общую массу элементов, включенных в представителя.
