Диспетчер протокола результатов

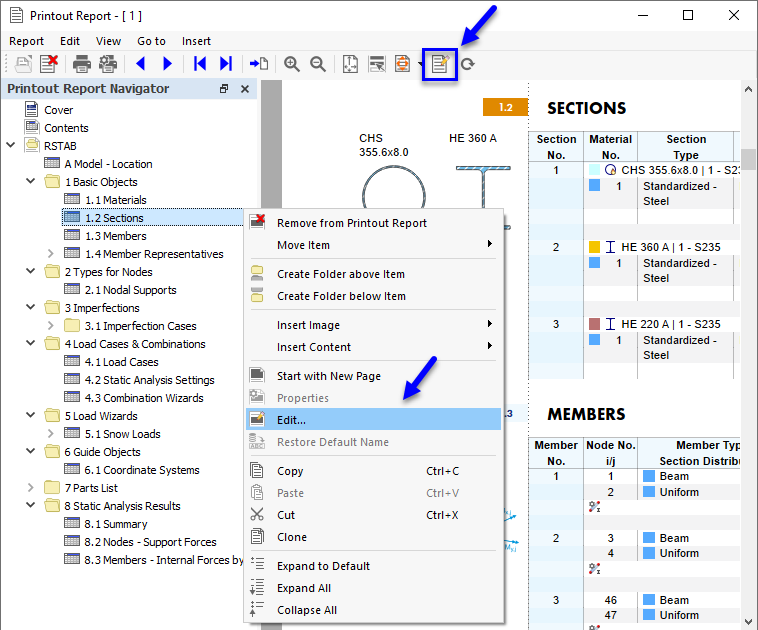

Менеджер распечаток отчетов управляет распечатками отчетов, включая любые элементы. Откройте диалоговое окно, используя одну из следующих опций:

  • Изменить распечатку отчета в меню « Изменить распечатку отчета»
  • Кнопка Изменить протокол результатов на панели инструментов отчета о распечатке
  • контекстное меню записи в ' навигаторе отчетов '

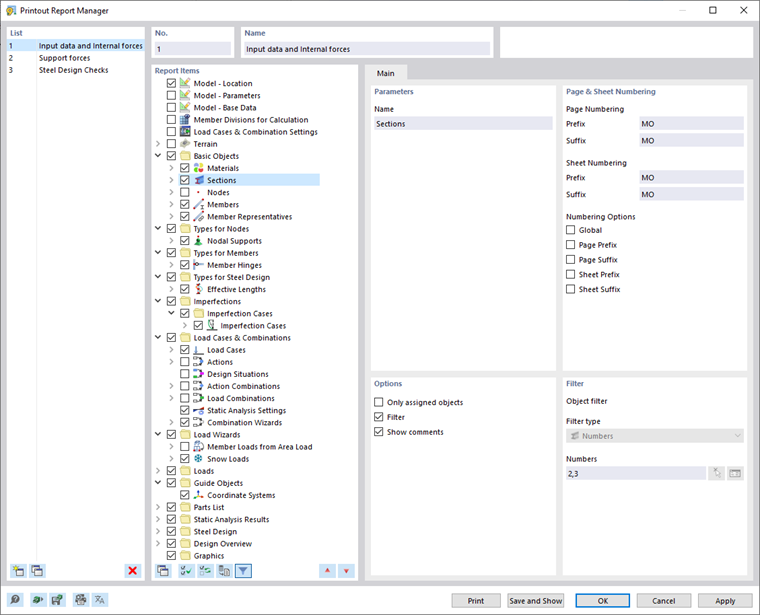

Появится диалоговое окно 'Диспетчер отчетов о распечатках' со списком всех отчетов о распечатках и деревом каталогов глав.

Список

В списке выберите распечатанный отчет, содержание которого вы хотите скорректировать. В разделе диалога 'Элементы отчета' можно подробно определить элементы документа.

При работе с несколькими отчетами о распечатках мы рекомендуем вводить описание для каждого отчета о распечатке в разделе диалога ' Имя '. Таким образом, вы легко сможете различить свои документы.

Чтобы создать новый распечатанный отчет, используйте кнопки Новые или Копия в конце списка.

Вы можете импортировать элементы отчета из шаблона или сохранить текущий выбор в качестве шаблона. Эти функции описаны в главе Шаблон отчета для печати .

Позиции протокола

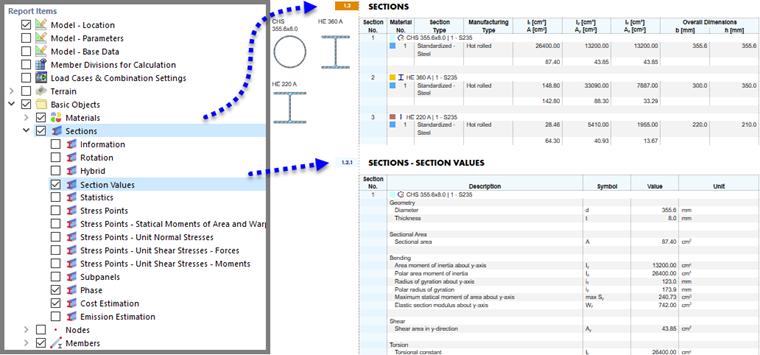

Главы отчета о распечатке перечислены в дереве каталогов. Они в основном соответствуют записям в ' навигаторе - данных '. Если поставить галочку, в документ добавляется соответствующая глава.

Некоторые главы включают подкатегории, которые можно активировать отдельно для распечатки. Например, если вы отметите опцию ' Значения сечения ' под записью ' Сечения ', RSTAB вставит подраздел со свойствами сечения в отчет о распечатке.

В папке 'Graphics' вы найдете все изображения, которые вы распечатали в этом каталоге (см. Рисунок # extbookmark manual|image028481|Выбор папки для распечаток отчета №).

Совет

Используйте кнопку Задание стандартных величин в нижней части раздела ' Protocol Elements ', чтобы активировать элементы стандартного протокола.

Основное

На вкладке « Основные » вы можете ввести определенные параметры для главы, выбранной в навигаторе ' Элементы отчета '. Доступные параметры соответствуют главе.

параметры

' Название 'главы соответствует описанию в навигаторе' Report Items '. Если вы измените описание, измененное имя будет использоваться в качестве заголовка главы в документе.

Нумерация страниц и листов

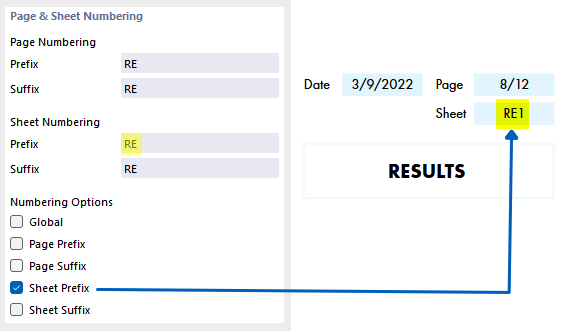

По умолчанию страницы пронумерованы последовательно и управляются как единое целое на одном ' листе '. Вы можете добавить префиксную или суффиксную аббревиатуру к 'нумерации страниц' и ' нумерации листов '. Для 'префикса' и 'суффикса' предварительно заданы следующие сокращения:

  • МО: Данные о модели
  • IM: Несовершенства
  • LO: Данные по нагрузкам
  • RE: Результаты

Если вы хотите использовать другие описания, выберите соответствующую категорию и введите аббревиатуру. Из соображений экономии места мы рекомендуем использовать сокращения, состоящие не более чем из двух букв.

Используйте флажки для ' Параметры нумерации ', чтобы указать, какие сокращения будут отображаться для номеров страниц или листов.

Флажок 'Global' применяет аббревиатуру текущей категории ко всему распечатанному отчету.

Опции

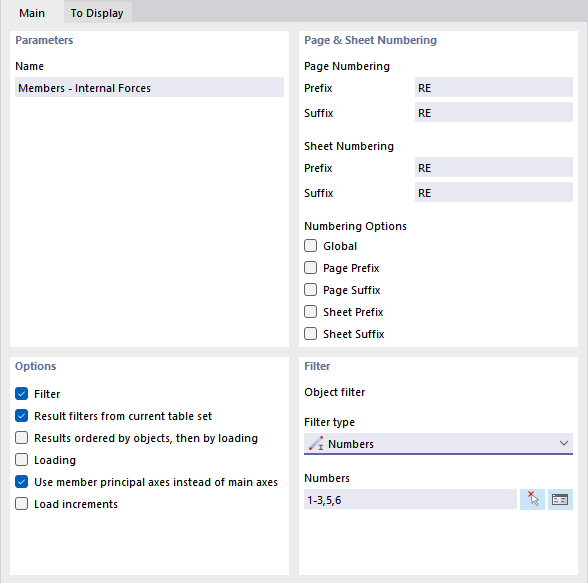

Флажки, доступные в этом разделе диалога, совпадают с соответствующей категорией отчета о распечатке. На изображении image028161 'Main' Tab показаны параметры для результатов участников.

Только приданные объекты

Флажок контролирует, включает ли документ все определенные объекты и типы объектов или только те, которые фактически используются в модели.

Фильтр

Установите флажок, если вы хотите включить в документацию только определенные объекты. Затем вы можете определить эти объекты в разделе диалога filter Filter .

Фильтры результатов из актуального блока таблиц

Для результатов RSTAB обычно использует те же параметры, что и для таблиц. Если вы удалите галочку, вы можете использовать вкладку toDisplayTab To Display , чтобы скомпилировать строки и столбцы результатов для распечатки в соответствии с заданными пользователем критериями, которые не зависят от критериев фильтрации для таблиц ( см. # extbookmark manual|toDisplayTab|Диспетчер таблиц результатов №).

Результат упорядочен по объектам, затем по нагрузкам

По умолчанию результаты перечислены по загружениям, сочетаниям и расчетным ситуациям. Если установить этот флажок, данные будут распечатаны в порядке номеров отдельных объектов - например, за результатами загружений от 1 до 5 для стержня 1 следуют результаты этих загружений для стержня 2 и так далее.

Нагрузки

Установите флажок, если вы хотите включить в документацию только определенные загружения, расчетные ситуации или сочетания. Затем вы можете определить нагрузку на вкладке casesTab Загружения/сочетания .

Используйте основные оси стержня вместо главных осей

Обычно результаты стержней отображаются по отношению к главным осям. Если вы используете асимметричные сечения и хотите, чтобы выходные данные были связаны с входными осями y и z, снимите флажок.

Картинка # extbookmark manual|image024176|Оси стержня y/z и главные оси u/v # показывают системы осей стержня с асимметричным сечением.

Приращения нагрузки

Отметьте эту опцию, если у вас есть # extbookmark manual|loadteps|Загрузите инкременты #, и вы хотите, чтобы результаты отдельных шагов были включены в документацию.

Фильтр

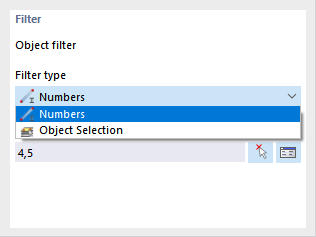

Этот раздел диалогового окна отображается, если установлен флажок 'Фильтр' в разделе диалогового окна ' Параметры '. Определите объекты, свойства или результаты которых имеют отношение к вашей документации. Сначала определите критерий в списке ' Тип фильтра ', по которому вы хотите фильтровать объекты.

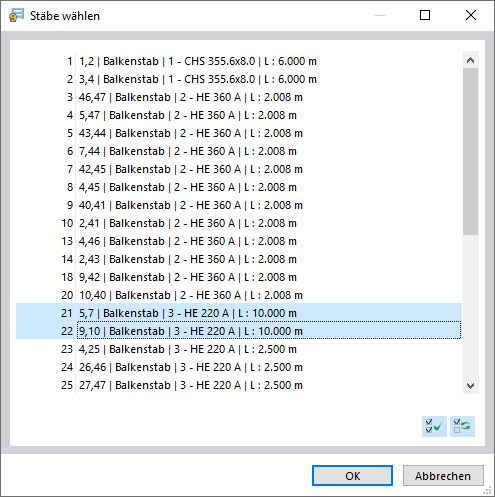

Теперь введите 'номера' объектов в поле ниже или выберите соответствующий объект в списке. При фильтрации по числам вы можете определить объекты на модели графически с помощью кнопки Выбрать индивидуально . Кнопка Выбрать объекты позволяет выбирать объекты в списке.

Чтобы выбрать несколько записей в списке, нажмите и удерживайте нажатой клавишу Ctrl.

Загружения / сочетания

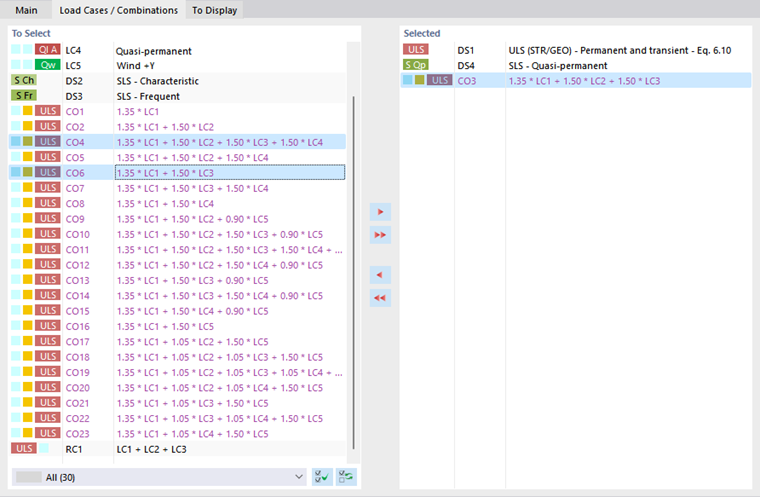

Вкладка « Загружения/сочетания » доступна, если вы установили флажок 'Загрузка' в разделе диалогового окна 'Параметры' для любой категории результатов. Выберите загружения, расчетные ситуации и сочетания, результаты которых вы хотите включить в распечатку.

В столбце 'Для выбора' перечислены все загружения, расчетные ситуации и сочетания, которые вы создали. Чтобы перенести запись в список ' Выбрано ', используйте следующие параметры:

  • Дважды щелкните запись.
  • Выберите вариант нагружения или комбинацию. Несколько записей можно выбрать, удерживая клавишу Ctrl. Затем нажмите кнопку Добавить .

Если выбранные нагрузки были рассчитаны успешно, в выбранной категории результатов отображаются только эти результаты.

Инфо

Вы можете значительно уменьшить объем распечатываемых данных, если ограничитесь результатами, которые важны для документации.

Изобразить

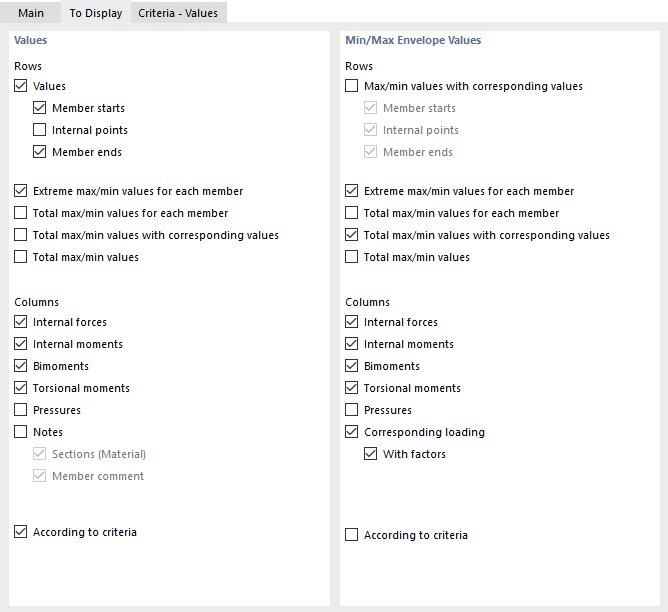

Записи на вкладке « Показать » доступны, если вы отключили флажок 'Фильтры результатов из текущего набора таблиц' в разделе диалога 'Параметры' для любой категории результатов.

В разделах диалогового окна 'Значения' и 'Мин./Макс. Значения огибающей' можно детально управлять выводом результатов для загружений и сочетаний или расчетных ситуаций. Соответствующие строки и столбцы таблицы соответственно отображаются или скрываются в документе.

Флажок 'Согласно критериям' позволяет отображать определенные значения результатов в отчете о печати. Вы можете определить критерии вывода результатов на отдельных вкладках (см. Параграф критерияValuesTab Criteria ).

Критерии - значения | Критерии - мин./макс. пакетные значения

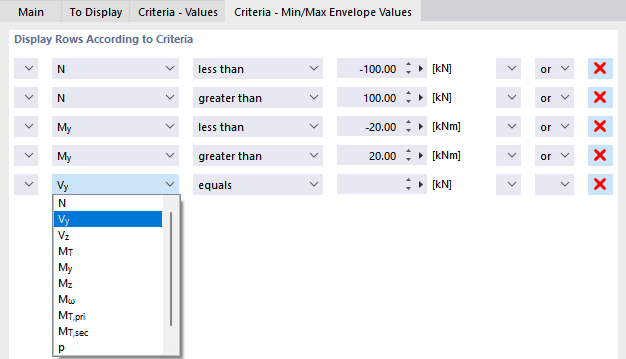

Вкладки Критерии - Значения и Критерии - Мин./Макс. Значения конверта доступны, если вы установили флажки 'По критериям' для значений и конвертов результатов на вкладке ' Для отображения '. Опишите определяемые пользователем условия, которым должны соответствовать результаты загружений и сочетаний или расчетных ситуаций, чтобы они отображались в отчете о распечатке.

Выберите тип результата во втором столбце. В следующих двух столбцах вы указываете критерий, который будет применяться. Для выбора доступны следующие условия:

  • Равно
  • не равно
  • больше
  • больше или равно
  • меньше
  • меньше или равно

Чтобы определить другой критерий, выберите запись 'или' (каждый критерий учитывается сам по себе) или 'и' (каждый критерий должен быть выполнен) в последнем столбце. Затем определите следующее условие в новой строке.

Кнопки

Кнопки в нижней части диалогового окна 'Диспетчер отчетов' имеют следующие функции:

  1. table.uni #

ширина = 20%|ширина = 80%
Шаблон протокола результатов |Открывает диалоговое окно Шаблон отчета для печати для импорта шаблона
Сохранить как шаблон |Открывает диалоговое окно Шаблон отчета для печати для сохранения текущего выбора в качестве шаблона
Настройка принтера |Открывает диалог # extbookmark manual|image028277|Диалоговое окно Printer & Page Settings # для настройки принтера
Настройки языка |Открывает диалог # extbookmark manual|image028428|Диалоговое окно Select Language # для установки языка
Распечатать|Отправляет выбранный распечатанный отчет на принтер
Сохранить и показать|Закрывает диалоговое окно и создает предварительный просмотр выбранного отчета о распечатке.
OK и применить|Выход из диалогового окна без отображения отчета о распечатке
Отмена|Закрывает диалоговое окно без сохранения изменений
Применить|Сохраняет изменения, не закрывая диалоговое окно и не показывая распечатку

  1. /#
