Система координат

Пользовательские системы координат позволяют упростить ввод деталей модели, которые не лежат ни в одной из плоскостей глобальных осей. Они не имеют ничего общего с системами осей стержней.

По умолчанию используется система координат ' Global XYZ ', связанная с глобальными осями XYZ и началом координат.

Совет

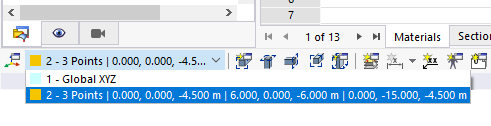

Диалоговое окно 'Система координат' можно также открыть с помощью кнопки Koordinatensystem рядом со списком систем координат (см. изображение image026170 Выбор системы координат ).

Тип системы координат

В списке есть несколько вариантов определения системы координат:

  • Смещение XYZ: Начало глобальной системы координат XYZ перемещено в другую точку.
  • 3 балла: Система координат определяется тремя точками.
  • 2 точки и угол: Система координат определяется двумя точками через плоскость и угол поворота.
  • Точка и 3 угла: Система координат определяется точкой и тремя углами поворота глобальных осей.

Точка начала

Введите нулевую точку новой системы координат или задайте ее графически с помощью кнопки Выбрать индивидуально .

Очки/вращение

В других разделах диалога вы можете определить точки или углы поворота, в зависимости от типа системы координат. Обратите внимание, что эти три точки не должны лежать на одной прямой.

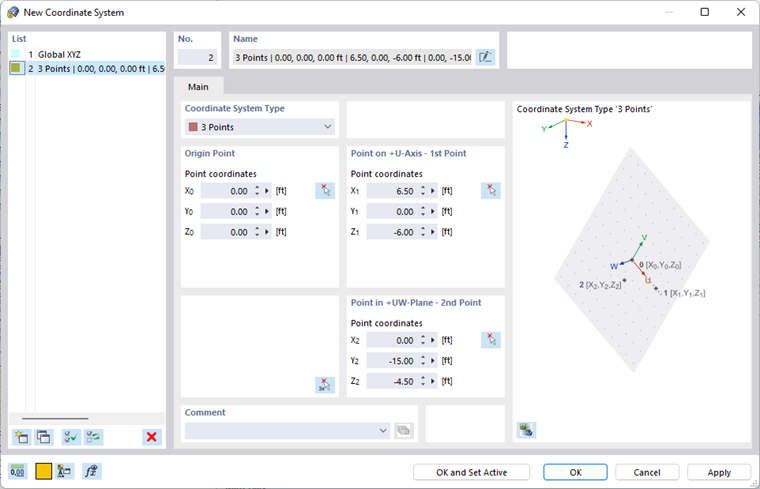

Оси заданной пользователем системы координат обозначаются буквами U , V и W (см. Рисунок в диалоговом окне image026168 Новая система координат ).

Пример

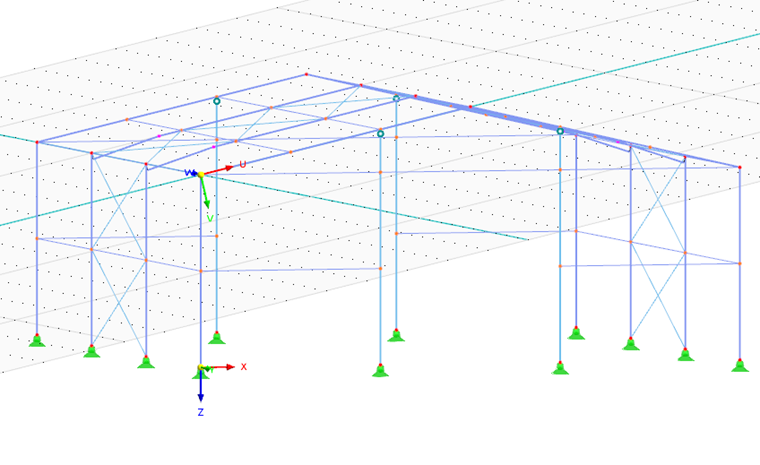

Чтобы определить систему координат для плоскости крыши, поместите 'исходную точку' в угол рамы. Выберите узел конька соответствующей балки рамы как 'Точка на + U-оси' и другой угол рамы на той же стороне холла, что и ' Точка на + UW-плоскости '.

Сетка относится к рабочим плоскостям UV, VW и UW, где вы можете определять новые объекты.

Вы можете переключаться между системами координат в списке в левом нижнем углу панели инструментов CAD.
