Результаты

После безошибочного расчета результаты отображаются на модели. Навигатор получает дополнительный регистр: в Навигаторе - Результаты вы можете управлять, какие результаты отображаются графически.

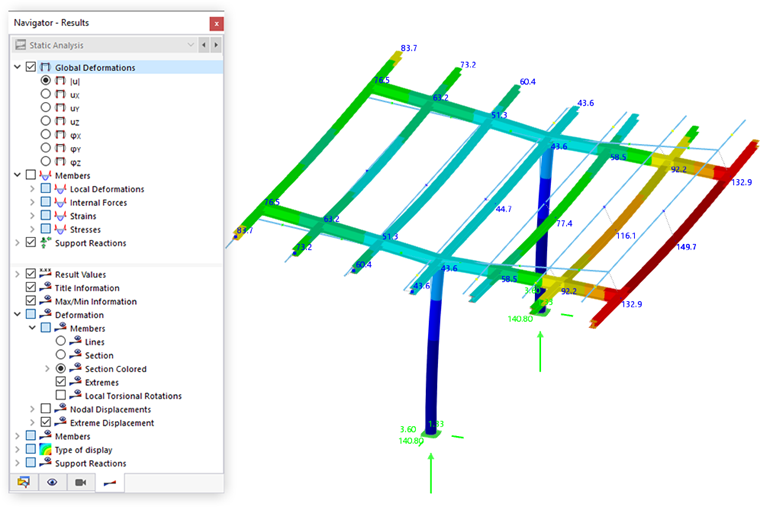

Графические результаты с «Навигатором - Результаты»

В Таблице результаты управляются с отдельными видами результатов в категории Статический анализ.

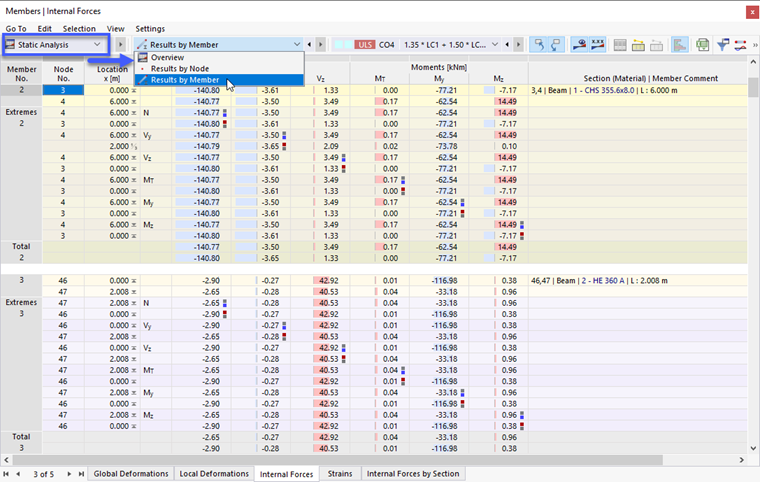

Результаты расчета конструкций с подкатегориями в таблице

Числовые результаты организованы в следующих подкатегориях:

• Обзор
• Результаты по узлам
• Результаты по стержням

Менеджер таблиц результатов

'Менеджер таблиц результатов' регулирует, какие таблицы отображаются. Вы можете открыть этот диалог через меню Результаты с функцией Менеджер таблиц результатов. В качестве альтернативы используйте кнопку в строке заголовка программы или таблицы.

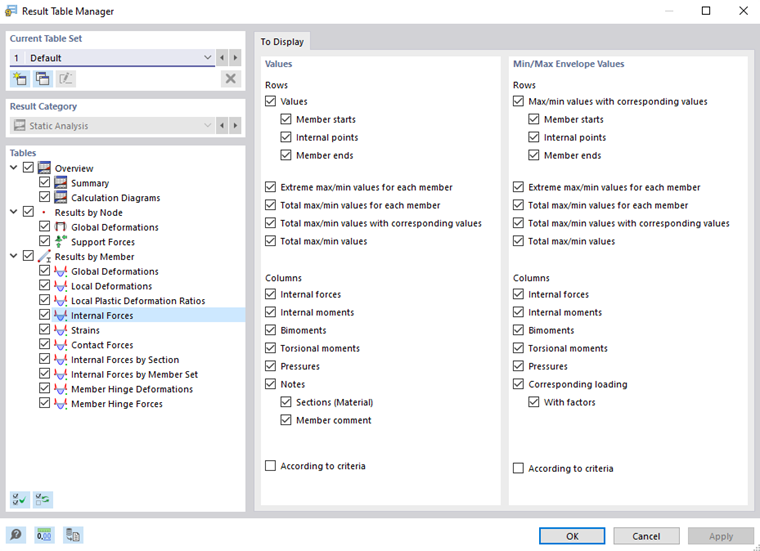

Определение результатов и деталей в диспетчере таблиц результатов

В разделе 'Текущий набор таблиц' вы можете создать новую конфигурацию таблицы и применить ее в текущей модели.

Установите в древовидной структуре 'Таблицы' с помощью полей управления, какие результаты вам нужны для анализа. Если вы выберете запись, вы можете в разделе 'Для отображения' управлять выводом результатов в деталях. Соответствующие строки и столбцы таблицы будут соответственно отображаться или скрываться.

Поле управления 'Согласно критериям' позволяет вам отображать определенные значения результатов в таблицах. Вы можете задать критерии для вывода результатов в отдельных регистрах.

Определение критериев для вывода таблицы

Выберите во второй колонке тип результата. В следующих двух колонках укажите, какой критерий должен применяться. Доступны следующие условия:

• равно
• не равно
• больше чем
• больше или равно
• меньше чем
• меньше или равно

Чтобы задать дополнительный критерий, выберите в последней колонке запись 'или' (каждый критерий считается самостоятельно) или 'и' (каждый критерий должен быть выполнен). Затем в новой строке задайте следующее условие.
